Vaillant MAG PREMIUM GRXI [23/32] Контроль давления газа на входе при работающем аппарате
![Vaillant MAG PREMIUM GRXI [23/32] Контроль давления газа на входе при работающем аппарате](/views2/1071987/page23/bg17.png)
23

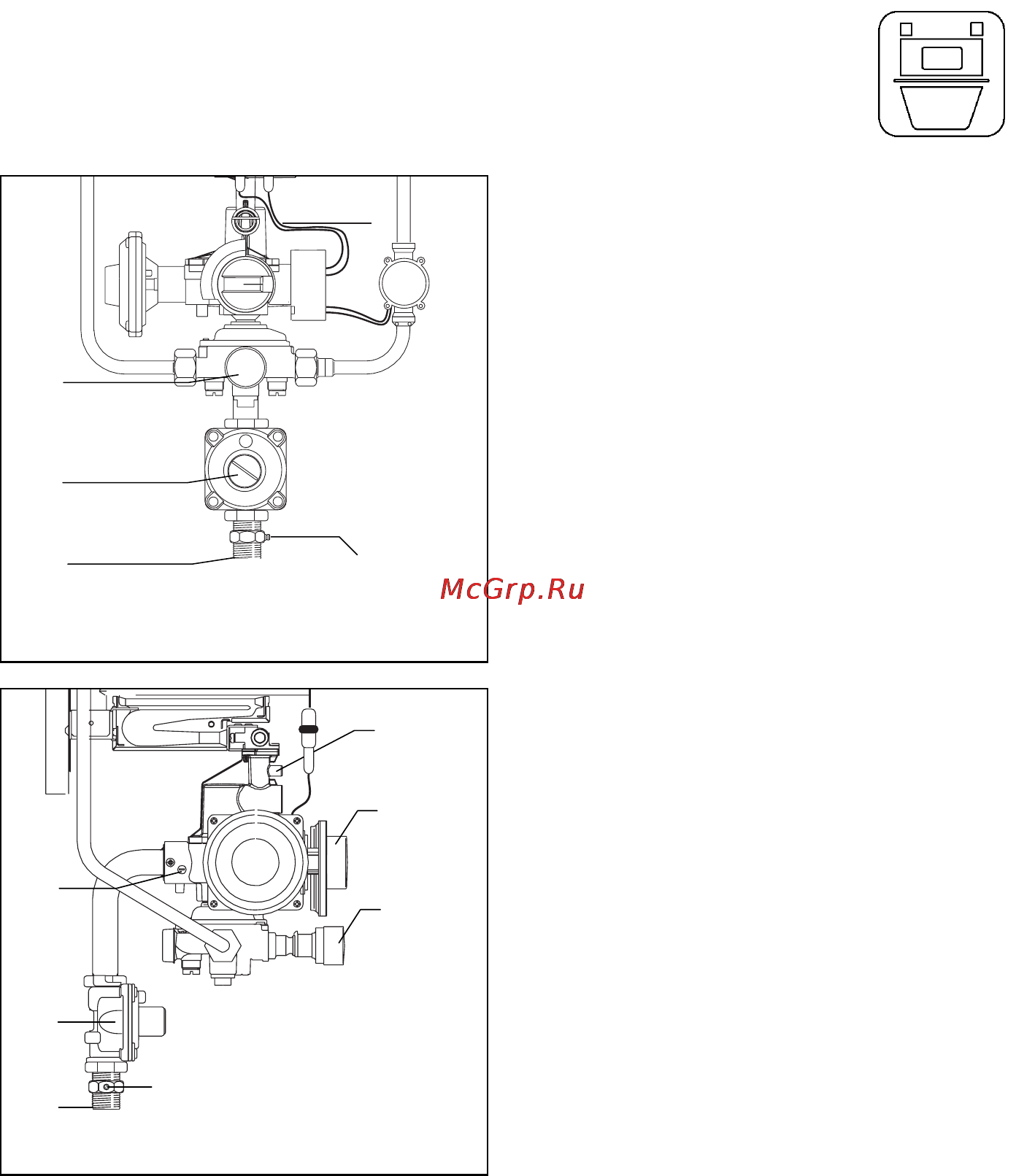

Рис. 19: Контроль настройки давления
газа
Рис. 19.1: Контроль настройки
давления газа
8
7
9
10
Контроль настройки осуществляется
путём
ппррооввееррккии ддааввллеенниияя ггааззаа ннаа ввххооддее..
Измерение давления надо выполнять
жидкостным U'образным манометром
(рекомендуется манометр Vaillant Арт.
№ 99'0034) с разрешением не хуже
0,1 мбар. Для этого выполните
следующее:
•
Закройте газовый кран на опуске.
•
Выверните винт из штуцера (10).
•
Присоедините к штуцеру манометр.
•
Откройте газовый кран на опуске.
•
Включите аппарат, следуя указаниям
главы “Включение аппарата” и
откройте кран горячей воды в какой'
нибудь точке водоразбора.
•
Измерьте давление на входе.
Для газа второй группы (природного
газа Н) давление должно находиться
в пределах 13...20 мбар.
Для газа третьей группы (сжиженный
газ) давление должно находиться в
пределах 25...35 мбар.
☞ При несоответствии давления
указанным диапазонам аппарат
нельзя вводить в эксплуатацию.
Следует обратиться в
газоснабжающую организацию для
выяснения причин несоответствия
сетевого давления газа
номинальному.
•
Выключите аппарат.
•
Закройте газовый кран на опуске.
•
Отсоедините U'образный манометр.
•
Заверните винт в штуцер (10),
откройте газовый кран и проверьте
штуцер на герметичность.
Контроль давления газа на
входе (при работающем
аппарате)
5 Ступенчатый регулятор мощности
8 Регулятор давления газа
9 Ниппель со штуцером
10 Штуцер для измерения давления газа на входе
ÍÀÑÒÐÎÉÊÀ ÃÀÇÎÂÎÉ ÀÐÌÀÒÓÐÛ
5
7
1
8
6
9
10
