19
МОНТАЖ

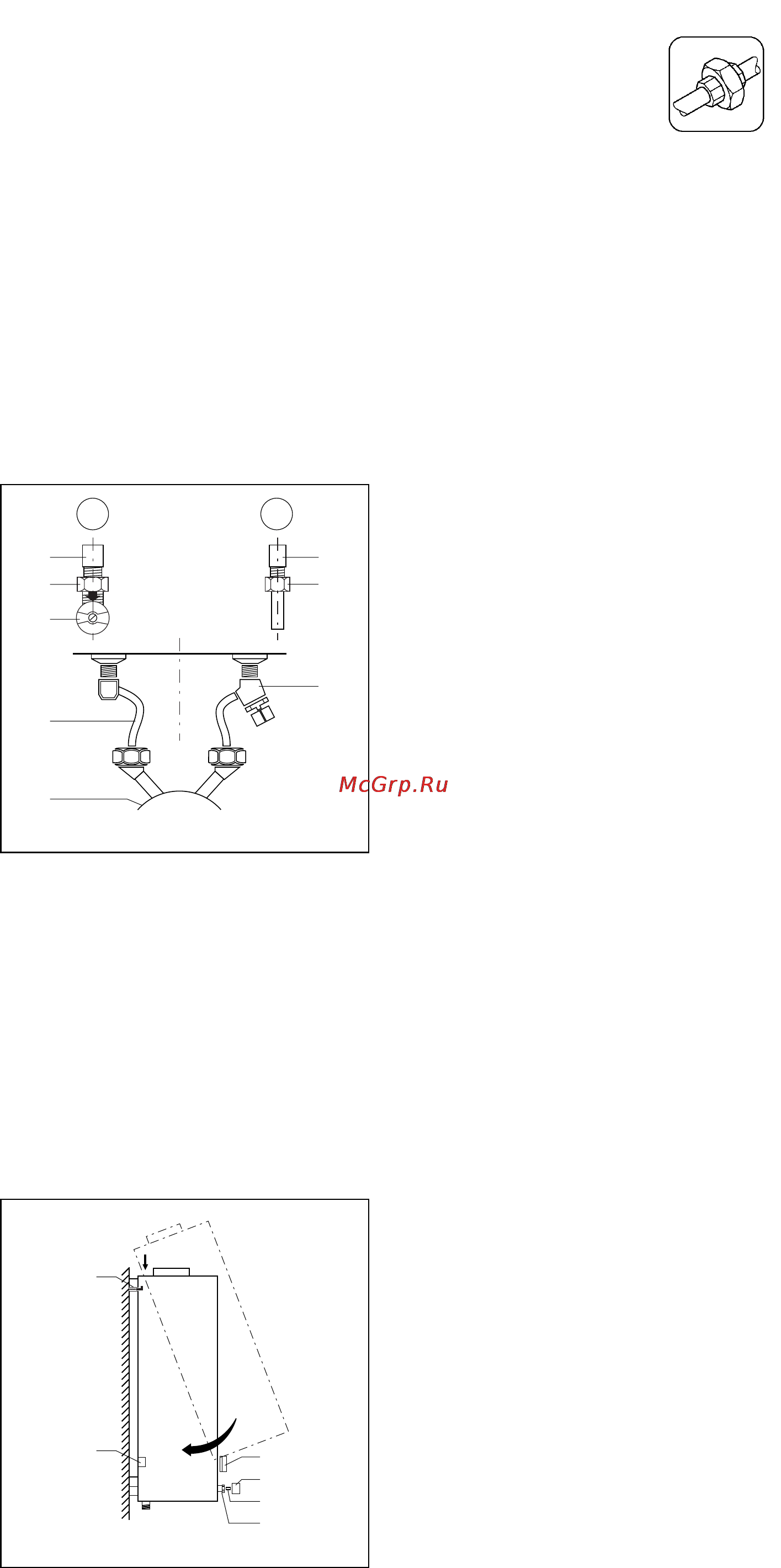

Рис. 14: Размеры для навески аппарата
A B
5
3
20
5b
9
5b
9
6
Подключение аппарата
к газо- и водопроводу
Для аппаратов на сжиженном газе:
•
Если действующие нормы
допускают соединение аппарата
с газопроводом сжиженного газа
гибким резиновым шлангом, для
его подсоединения к аппарату Вы
можете использовать входящий в
комплект поставки аппарата
переходник R
1
/2 “/12x1
(5b, вариант В), навинтив его с
уплотнением на входной газовый
патрубок аппарата (9) и плотно
затянув соединение.
•
Дальнейшее соединение
аппарата с газопроводом
сжиженного газа выполняется
согласно действующим в данной
местности нормам.
Для любых аппаратов:
•
Установив прокладки, навинтите
накидные гайки предварительно
смонтированных подсоединений
водопровода холодной и горячей
воды (6) и (3) на соответствующие
штуцеры водяного блока аппара-
та (20), как показано на рис. 14,
и затяните резьбовые соединения.
•
Если предусмотрена установка
арматуры непосредственного
разбора № 9011, подсоедините
её к водяному блоку аппарата
(20), вывинтив предварительно
резьбовые заглушки для слива.
•
Если не предусмотрен удалённый
водоразбор от аппарата, заглу-
шите штуцер для подключения
водопровода горячей воды в
водяном блоке аппарата (20).
•
Проверьте все выполненные
соединения на герметичность.
•
Установите облицовку аппарата,
действуя в следующей
последовательности:
- Наденьте облицовку на
держатели (4), как показано на
рис. 15, и установите её в нижние
направляющие (6).
- Накрутите по часовой стрелке
крепёжную гайку (2) на корпус
шпинделя (3) и затяните её.
- Оденьте ручки поворотного
переключателя (5) и регулятора
температуры (1).
А Подключение для аппарата на природном газе
B Подключение для аппарата на сжиженном газе
3 Подключение горячей воды (принадлежность)
5 Угловой газовый кран (принадлежность)
5b Верхняя часть разъёмного резьбового
соединения газового крана /Прилагаемый
переходник R
1
/2 “/12x1 на сжиженный газ
9 Входной газовый патрубок аппарата
20 Водяной блок аппарата
Подсоединение аппарата к
предварительно смонтированным
соединениям
Для аппаратов на природном газе:
•
Соедините предварительно
навинченное на входной газовый
патрубок резьбовое соединение
(5b, вариант А) с запорным
газовым краном (5) и плотно
затяните соединение.
Рис. 15: Установка облицовки аппарата
4
6
1
3
2
5
1 Ручка регулятора температуры
2 Крепёжная гайка
3 Шпиндель регулятора температуры
4 Держатели
5 Поворотный переключатель
6 Направляющие облицовки
