Розжиг запального пламени и
установка режима работы
Для розжига запального пламени и
установки режима работы
водонагревателя предназначены
следующие элементы управления:
•
Поворотный переключатель (1);
•
Кнопка пьезоэлемента розжига (8).
Розжиг запального пламени
•
Нажмите поворотный переключатель
(1) и поверните его влево против
часовой стрелки, переведя из
положения
•
”ВЫКЛЮЧЕНО” в
положение “РОЗЖИГ”.
•
Продолжая удерживать поворотный
переключатель (1) утопленным в этом
положении, нажмите на кнопку
пьезоэлемента (8) для того, чтобы
вызвать розжиг запальной горелки.
☞Важно, чтобы при розжиге
поворотный переключатель (1)
оставался в нажатом положении и
был повёрнут налево против
часовой стрелки до упора.
☞В зависимости от качества газа и
наличия остаточного воздуха в
газопроводе, может потребоваться
несколько нажатий кнопки
(8)
, пока
не произойдёт розжиг запальной
горелки. Вы можете контролировать
наличие запального пламени через
смотровое окошко (9).
• Удерживайте поворотный
переключатель (1) в утопленном
положении ещё 10 -15 секунд,
после чего переключатель можно
отпустить. Запальное пламя при
этом должно оставаться горящим.

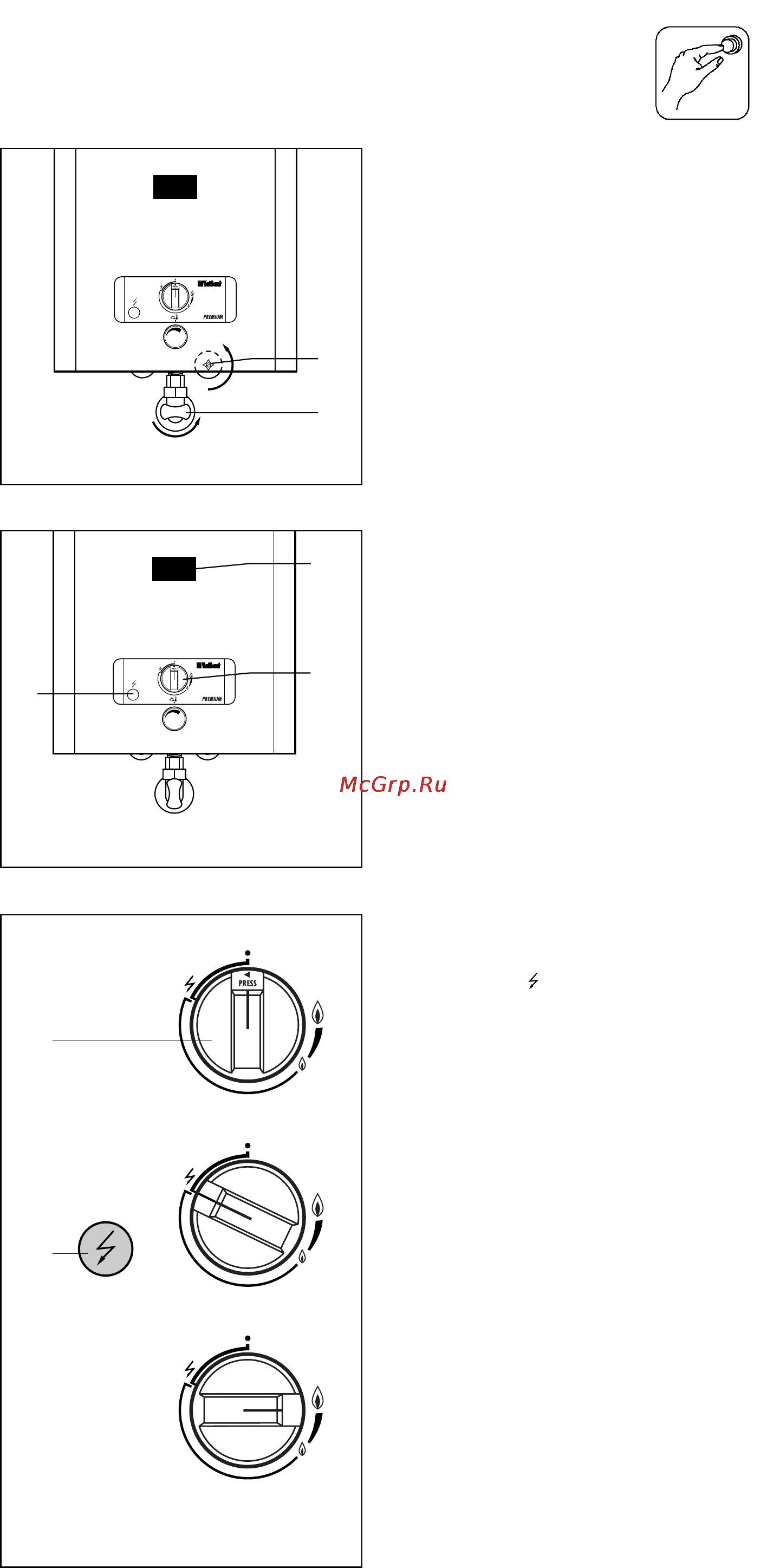

Рис. 4.1: Розжиг запального пламени
и установка режима работы
Рис. 4: Розжиг запального пламени
Рис. 3: Открытие запорных устройств
7
6
1
9
8
Положение
ВЫКЛЮЧЕНО
Положение
РОЗЖИГ
Положение
готовности
к работе
в режиме
ПОЛНОЙ
МОЩНОСТИ
1
8
мин. 10c
9
ЭКСПЛУАТАЦИЯ
Подготовка аппарата к
работе
Включение аппарата
Открытие запорных устройств
•
Откройте газовый запорный кран
(6) на газопроводе перед
водонагревателем. Точное место
расположения газового
запорного крана Вам может
показать представитель Вашей
специализированной
организации.
•
Откройте запорный кран на
водопроводе холодной воды (7),
повернув его влево против
часовой стрелки до упора.
