Vaillant MAG PREMIUM OE 19/2-24/2 XZ [27/32] Перенастройка с природного на сжиженный газ и обратно
![Vaillant MAG PREMIUM OE 19/2-24/2 XZ [27/32] Перенастройка с природного на сжиженный газ и обратно](/views2/1072001/page27/bg1b.png)
27
НАСТРОЙКА ГАЗОВОЙ АРМАТУРЫ

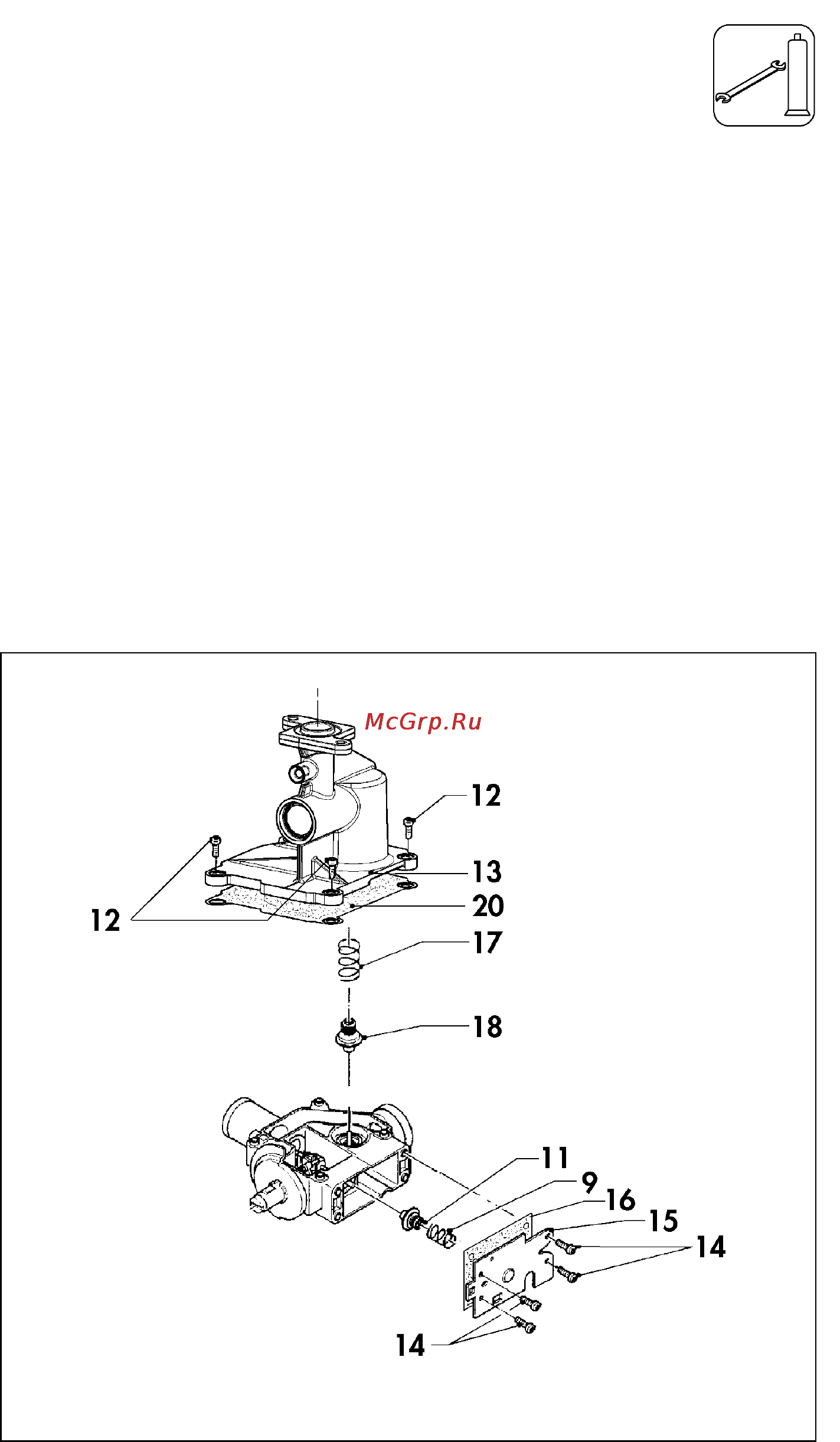

Рис. 18.1: Перенастройка на другой вид газа
Перенастройка с
природного на
сжиженный газ и обратно
(Продолжение)
9 Пружина газового вентиля
11 Клапан газового вентиля
12 Винты
13 Крышка газовой арматуры
14 Винты
15 Крышка газовой арматуры
16 Прокладка корпуса
17 Пружина газового вентиля
18 Клапан газового вентиля
20 Прокладка корпуса
•
Если вращением установочного
винта секторного дросселя
(6, рис. 17) не удаётся достичь
давления на соплах, указанное в
таблице на стр. 25, в таком
случае следует обратиться в
техническое представительство
фирмы Vaillant (см. на последней
странице).
•
Выключите водонагреватель.
•
Отсоедините манометр и до
отказа завинтите резьбовую
заглушку-винт в штуцер
(1, рис. 17) для измерения
давления газа на соплах.
•
Удостоверьтесь в герметичности
газовой арматуры (обмыливанием).
•
Прилагаемую к комплекту для
перенастройки уведомляющую
наклейку наклейте рядом с
шильдиком аппарата.
