15
МОНТАЖ
Монтаж аппарата
Монтаж аппарата производится в
следующей последовательности:
Демотаж облицовки
•
Снимите ручки поворотного
переключателя и регулятора
температуры.
•
Выкрутите крепёжный винт
облицовки, находящийся под
ручкой регулятора температуры.
•
Высвободите облицовку из
пружинных держателей в верхней
части рамы и снимите её.
Установка на стену
(с использованием набора
принадлежностей)
•
Разметьте места для крепёжных
болтов водонагревателя, места
для подключения газопровода,
водопровода холодной и горячей
воды, ориентируясь на рис. 8
“Размеры” на стр. 14, и просвер-
лите необходимые отверстия.
•
Смонтируйте предварительно
запорный кран холодной воды на
входе в аппарат.
•
Навесьте водонагреватель на
ввинченные для этой цели в
соответствующие отверстия в
стене крепёжные крюки (болты), и
выполните соединение
газопровода с аппаратом,
обязательно установив запорный
газовый кран перед
водонагревателем.
•
Выполните соединения
водопровода холодной и горячей
воды с апппаратом, используя
комплект принадлежностей.
•
Проверьте все выполненные
соединения на герметичность.
•
Наденьте облицовку на аппарат и
закрепите её крепёжным винтом.
•
Наденьте ручки поворотного
переключателя и регулятора
температуры.

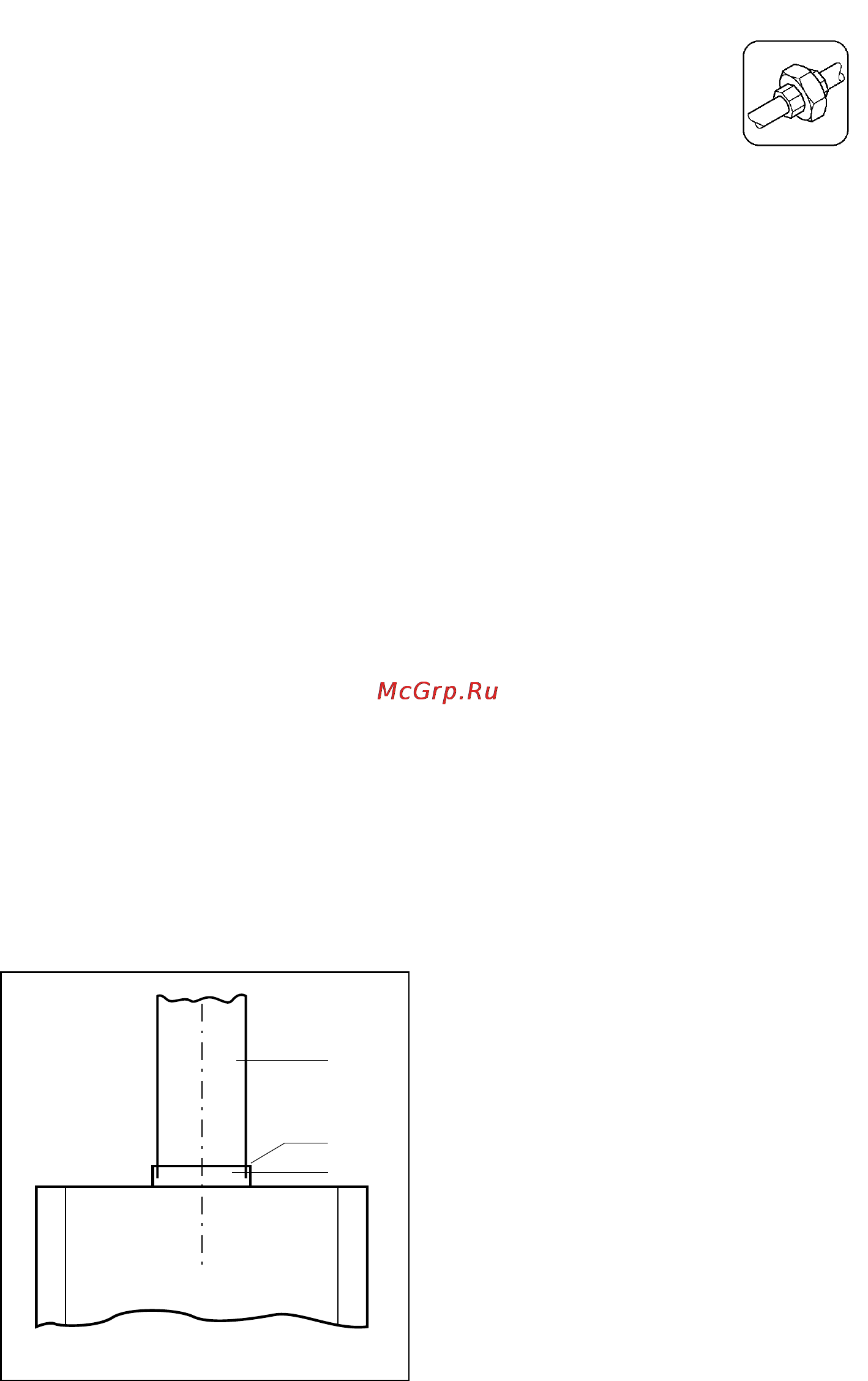

Рис. 14: Подключение к дымоходу
Подключение к дымоходу
Первый пуск в
эксплуатацию
Первый пуск аппарата в работу и
инструктаж пользователя должны
быть проведены квалифицированным
специалистом.
При первом пуске в эксплуатацию
следует провести контроль настройки
газовой арматуры согласно разделу
“Настройка газовой арматуры” на
стр. 16-20.
Включение аппарата описано на
стр. 9 и 10.
•
Вставьте соединительный участок
дымохода ∅ 110 мм (21) в
предохранитель тяги (22)
водонагревателя. Обратите при
этом внимание, чтобы труба
соединительного участка плотно
сидела в патрубке (22a)
предохранителя тяги.
Для надёжного отвода продуктов
сгорания минимальная длина
вертикального участка дымохода
должна составлять 600 мм.
21
22
22a
21 Присоединительный участок дымохода
22 Предохранитель тяги
22a Патрубок предохранителя тяги
