Vaillant MAG 19/2 XZ C [3/24] Обзор элементов управления

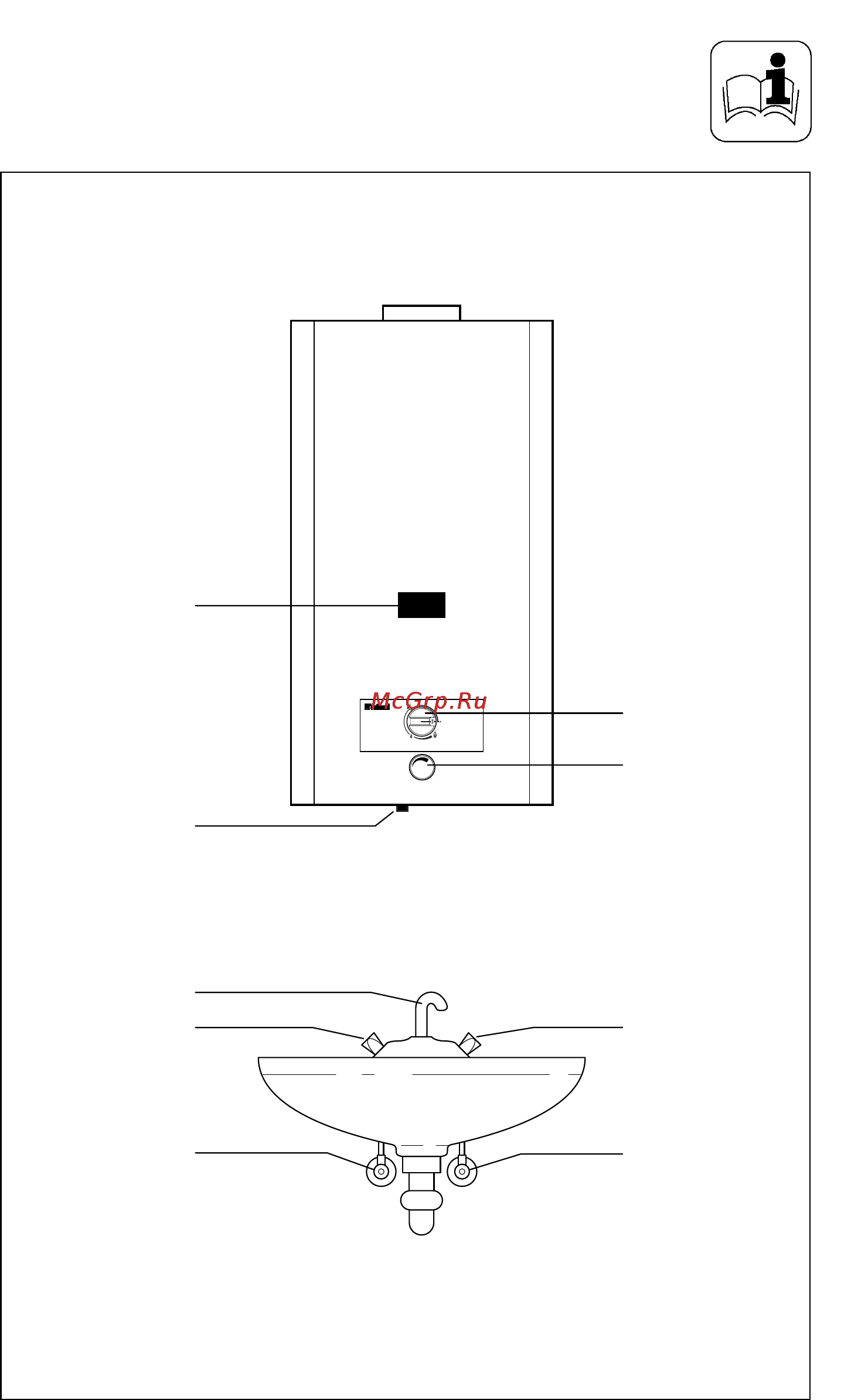

Рис. 1: Элементы управления

Обзор элементов

управления

За ущерб, возникший по

причине несоблюдения данной

инструкции, мы ответственности

не несём.

ОБЗОР

1 Смотровое окошко запальной горелки

2 Поворотный переключатель

3 Регулятор температуры

4 Нажимная кнопка пьезоэлемента розжига

5 Излив водоразборной арматуры

6 Регулировочный вентиль горячей воды

7 Регулировочный вентиль холодной воды

8 Запорный вентиль горячей воды

9 Запорный вентиль холодной воды
