Vaillant MAG 19/2 XZ C [21/24] Контроль настройки газовой арматуры

Vaillant MAG 19/2 XZ C [21/24] Контроль настройки газовой арматуры
1
6
4
3
2
10
8
14
13
11
5
12
21
КОНТРОЛЬ НАСТРОЙКИ ГАЗОВОЙ АРМАТУРЫ
Перенастройка с
природного на
сжиженный газ и обратно
Перенастройка с природного на
сжиженный газ производится при
помощи заводского комплекта для
перенастройки (Заказные номера
можно узнать в техническом
представительстве фирмы Vaillant—
cм. на последней странице)
следующим образом (рис. 16):
•
Снимите облицовку аппарата,
следуя указаниям на стр.15.
•
Открутите винты (5) на
соединительном участке.
•
Открутите винты (4) на передней
планке и с небольшим усилием
вытащите на себя коллектор (2) с
соплами из горелки.
•
Выкрутите сопла горелки (3).
•
Вкрутите новые сопла,
удостоверившись в соответствии
их маркировки таблице на стр. 20
для соответствующего вида газа.
☞Сопла должны плотно
завинчиваться так, чтобы не
пропускать газ, однако их нельзя
перетягивать. Запрещается
применять для герметизации
уплотнительные материалы, такие
как лён, краска и т.п.
•
Замените сопло (6) запальной
горелки, удостоверившись в
соответствии его маркировки
таблице на стр. 20 для
соответствующего вида газа.
•
Открутите винты (12) и вытащите
регулятор (13) из газовой
арматуры (регулятор подпружинен).
•
Замените регулятор (13) целиком
на соответствующий из комплекта
для перенастройки. Обратите
внимание на правильное
положение уплотнительной
прокладки (14).
•
Установите коллектор (2) с
соплами и соберите горелку,
обратив внимание на наличие
предварительного сопла:

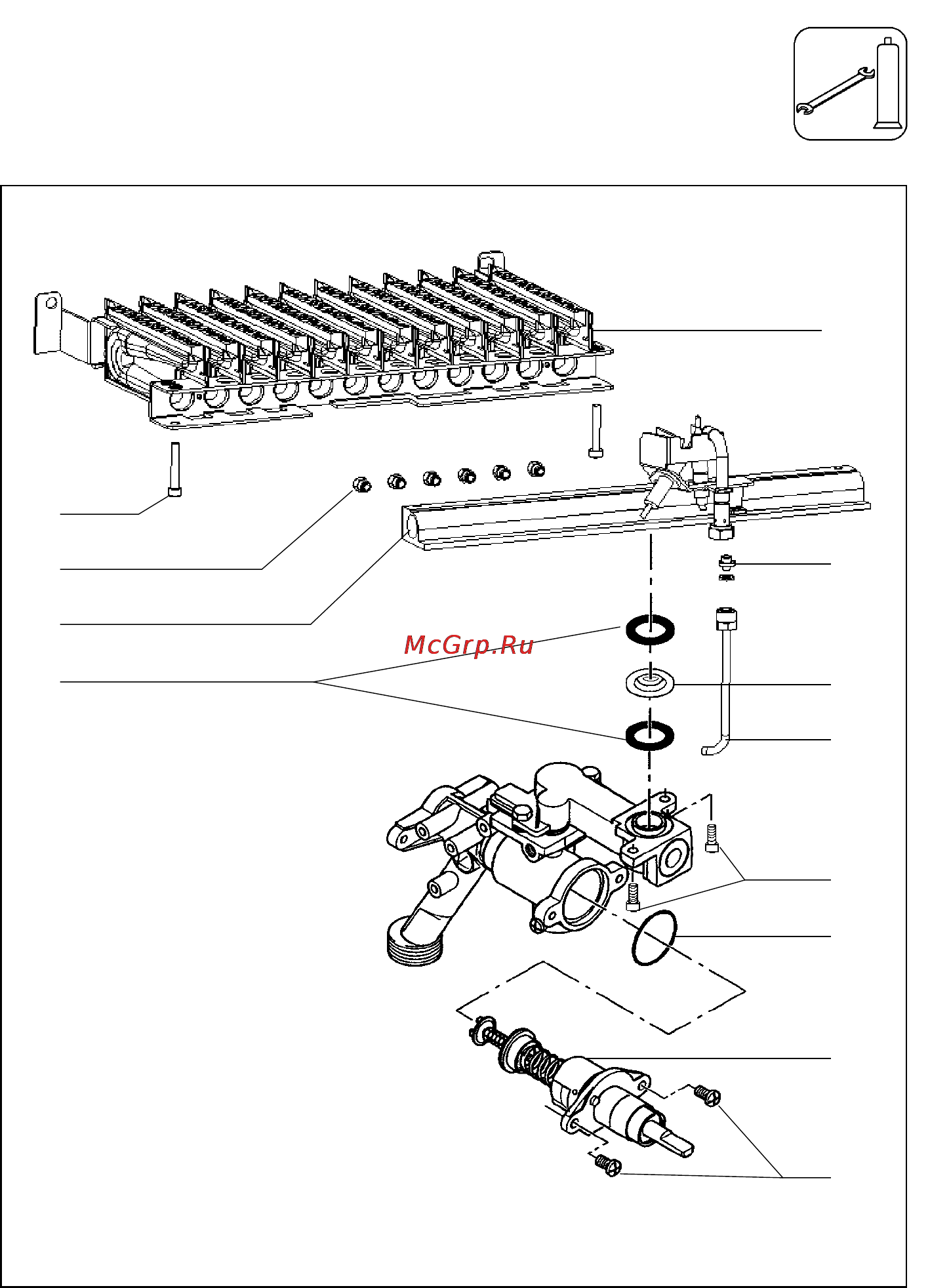

Рис. 16: Перенастройка на другой вид газа
- При перенастройке с
природного на сжиженный газ
удалить предварительное сопло;
- При перенастройке со
сжиженного на природный газ
установить предварительное
сопло согласно табл. на стр. 20.
•
Проверьте давление на соплах:
- Аппарат должен быть выключен;
- Выкрутите винт из штуцера (1)
(см. рис. 15.1 на стр. 17) для
измерения давления на соплах;
- Подсоедините к штуцеру
U-образный манометр;
- Запустите аппарат в режиме
номинальной мощности;
-
Сравните фактическое давление
на соплах со значением,
указанным в таблице на стр. 20;
☞При давлении газа на соплах
выше табличного значения
аппарат не может эксплуатиро-
ваться далее, его следует вывести
из эксплуатации и обратиться в
техническое представительство
фирмы Vaillant (cм. на последней
странице).
- Выключите аппарат;
- Отсоедините U-образный
манометр;
- Плотно закрутите винт штуцера
(1)
(см. рис. 15.1 на стр. 17).
•
Удостоверьтесь в герметичности
газовой арматуры (обмыливанием).
•
Прилагаемую к комплекту для
перенастройки уведомляющую
наклейку наклейте рядом с
шильдиком аппарата.
1 Горелка
2 Коллектор с соплами
3 Сопла горелки
4 Винты горелки
5 Винты
6 Сопло запальной горелки
8 Трубка запальной горелки
10 Уплотнительная прокладка
11 Предварительное сопло
12 Винты
13 Газовый регулятор
14 Уплотнительная прокладка
газового регулятора
