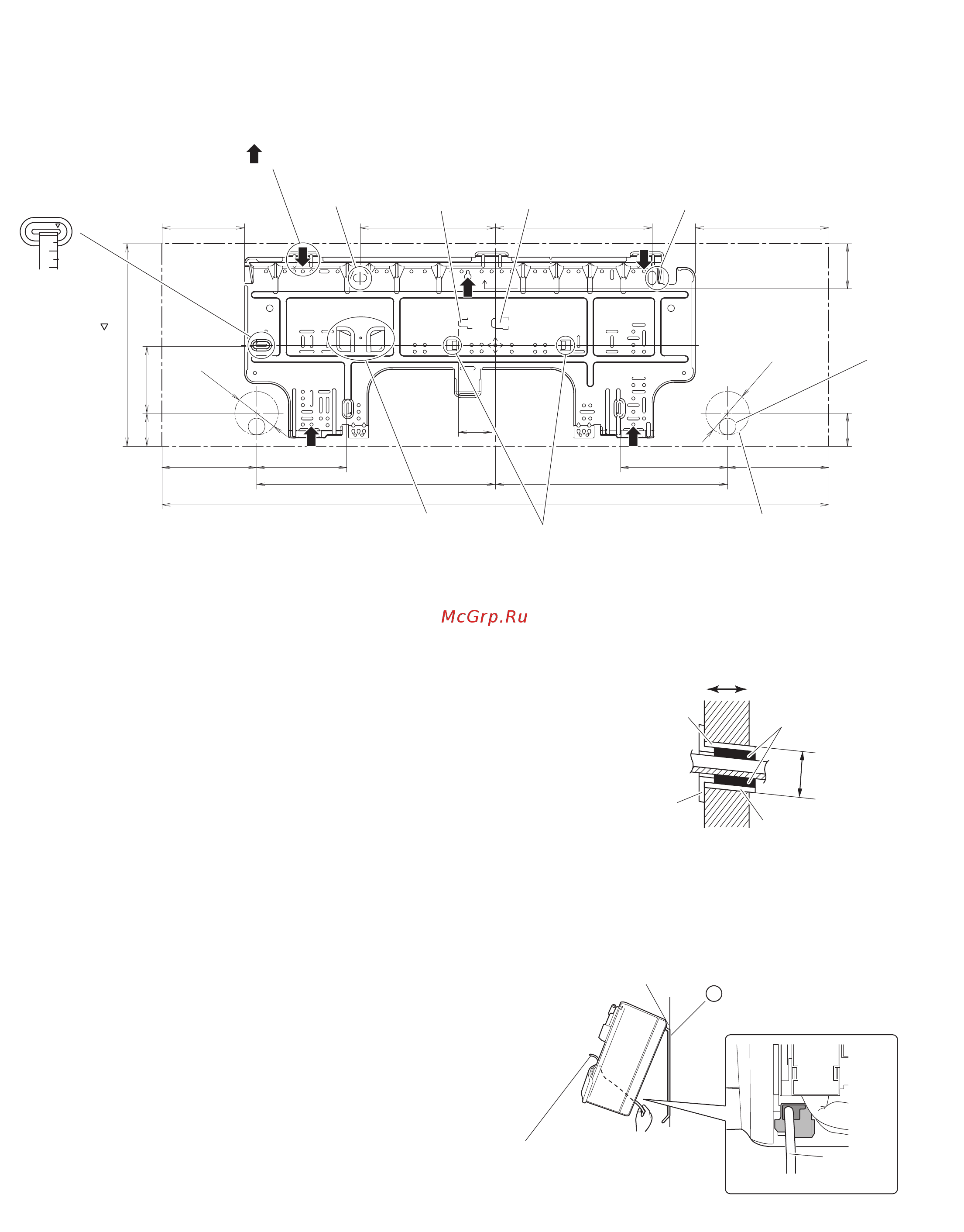

Монтаж внутреннего агрегата 1 Установка монтажной пластины Монтажную пластину следует установить на стену которая способна выдержать вес внутреннего агрегата 1 Временно закрепите монтажную пластину на стене Убедитесь в том что блок расположен горизонтально и отметьте точки для сверления отверстий на стене 2 Закрепите монтажную пластину на стене винтами Рекомендуемые точки крепления монтажной пластины и размеры Рекомендуемыеточки крепления монтажной пластины всего 5 точек на для трубопровода выступы единицы измерения мм 2 Сверление отверстия в стене и монтаж заделываемой в стену трубы Если стена содержит металлическую раму или металлическую пластину используйте в сквозном отверстии заделываемую в стену трубу и крышку отверстия в стене чтобы предотвратить возможный нагрев поражение электрическим током или пожар Загерметизируйте зазоры вокруг трубопроводов уплотняющим материалом чтобы предотвратить протечку воды Внутри Снаружи Заделываемая в стену труба приобретается по месту установки Замазка приобретается по месту установки обб 1 Просверлите сквозное отверстие диаметром 65 мм с уклоном в сторону наружной поверхности Крышка отверстия в стене приобретается по месту установки 2 Вставьте заделываемую в стену трубу в отверстие 3 Вставьте крышку отверстия в стене в трубу 4 После завершения монтажа трубопровода хладагента проводки и дренажного трубопровода заполните зазор замазкой Заделываемая в стену труба приобретается по месту установки 3 Проводка между агрегатами 1 Снимите верхнюю переднюю панель и сервисную крышку 2 Проложите проводку от наружного агрегата через сквозное отверстие в стене и через заднюю панель внутреннего агрегата Вытяните ее с передней стороны Предварительно загните концы вязальной проволоки вверх чтобы упростить работу Если концы проводов между агрегатами предварительно зачищены скрепите их липкой лентой 3 Нажмите на нижнюю раму внутреннего агрегата обеими руками чтобы установить его на крюки монтажной пластины Убедитесь в том что провода не зажаты кромкой внутреннего агрегата Русский чтобы упростить прокладку проводки 9
