■Русский 5
Русский
Советы по монтажу

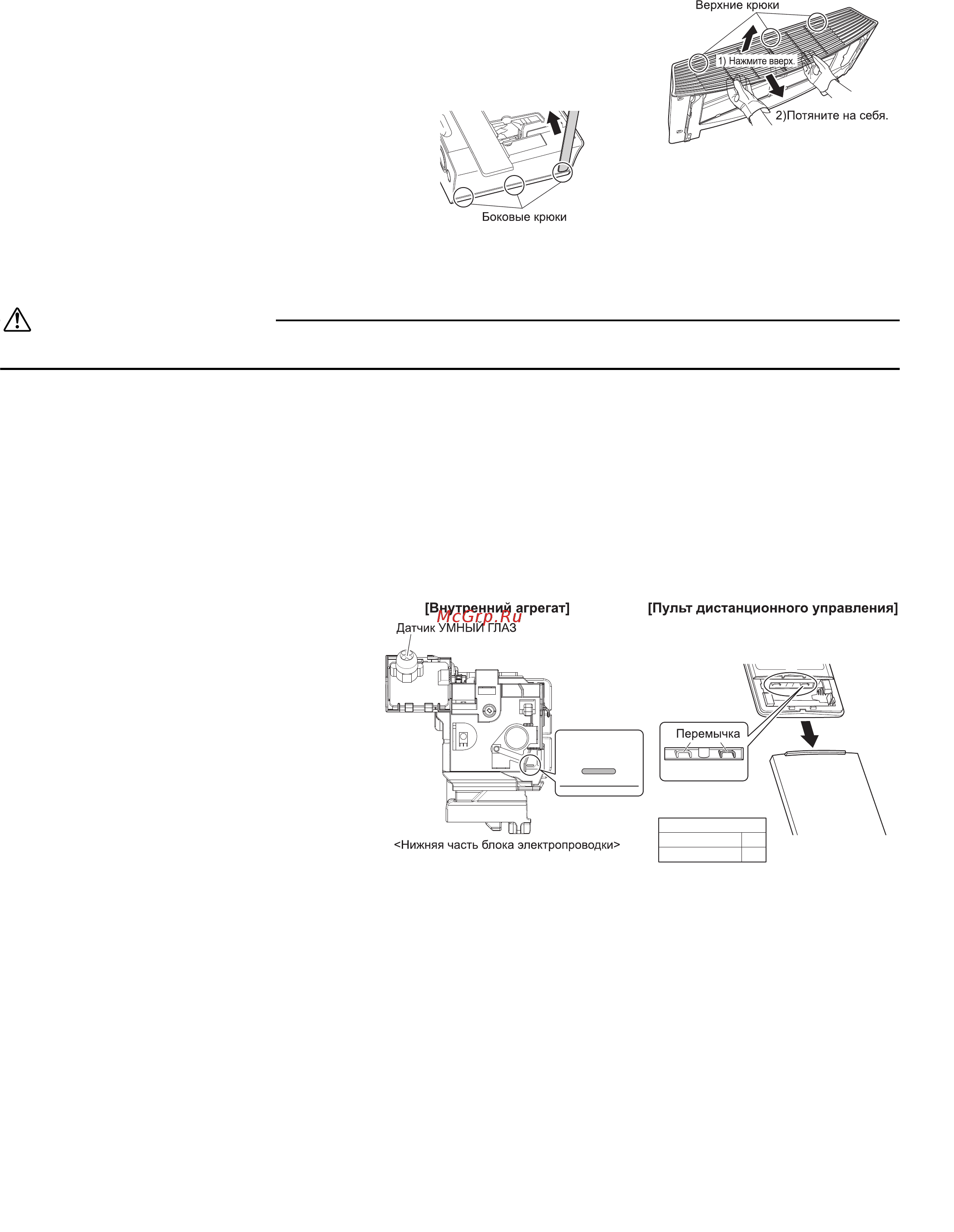

7) Наденьте защитные перчатки и вставьте обе
руки под переднюю решетку, как показано на
рисунке.
8) Сдвиньте верхнюю сторону передней
решетки вверх, чтобы снять решетку
с 3 верхних крюков. Затем потяните
переднюю решетку на себя за оба конца,
чтобы снять ее с агрегата.
• В случае затруднений при снятии решетки
вставьте длинную плоскую
платину* через
зазор в боковой крышке, как показано на
рисунке, и поверните пластину внутрь,
чтобы освободить крюки (по 3 крюка на
правой и левой стороне) и легко снять
решетку.
* Например, линейка, обернутая тканью
ПРЕДОСТЕРЕЖЕНИЕ
Наденьте защитные перчатки.
• Способ установки
1)
Установите переднюю решетку и надежно зацепите верхние крюки (3 шт.) и крюки с правой и левой стороны (по 3 шт.).
2) Установите 4 винта передней решетки и закройте 2 винта колпачками.
3) Установите заслонку (большую).
4) Опустите нижнюю переднюю панель в исходное положение.
5) Подсоедините жгуты проводов к 2 разъемам и закрепите с помощью зажима.
6) Установите воздушный фильтр и верхнюю переднюю панель.
3. Настройка других адресов
Если в одном помещении устанавливается
два внутренних агрегата, два беспроводных
пульта ДУ можно настроить на разные
адреса.
1) Снимите верхнюю переднюю панель
ипереднюю решетку (4 винта).
2) Разъедините перемычку адреса (JA)
на печатной плате.
3) Разъедините перемычку адреса (J4)
впульте ДУ.
• Будьте осторожны, чтобы не
разъединить перемычку (J8).
1
2
JA
(J8) (J4)
ADDRESS
EXIST
CUT
ADDRESS : JA
EXIST : 1
CUT : 2
3PRU358178-1G.book Page 5 Wednesday, February 8, 2017 3:33 PM
