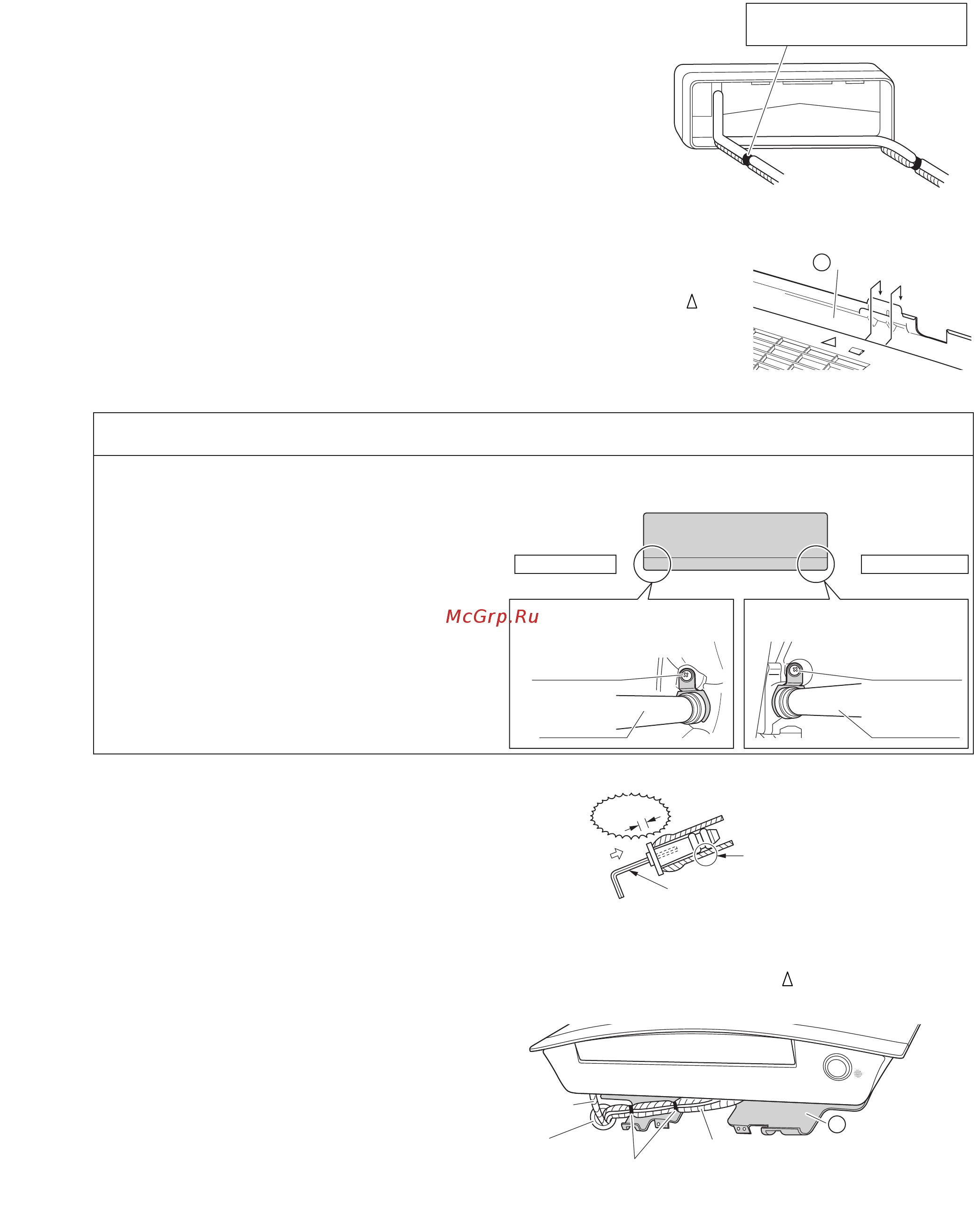

Монтаж внутреннего агрегата 4 Прокладка трубопроводов шлангов и проводки При монтаже рекомендуется использовать заднее подключение трубопроводов Скрепите трубопровод хладагента и дренажный шланг липкой виниловой лентой В случае нижнего или бокового подключения трубопроводов руководствуйтесь разделом 5 Нижнее или боковое подключение трубопроводов стр 11 4 1 Заднее подключение трубопроводов с правой стороны 1 Прикрепите дренажный шланг к нижней стороне трубопроводов хладагента с помощью липкой виниловой ленты Трубопроводы справа сзади 2 Оберните совместно проводку между блоками трубопроводы хладагента и дренажный шланг изоляционной лентой Трубопроводы слева сзади 3 Проложите проводку между блоками трубопроводы хладагента и дренажный шланг через отверстие в стене Затем установите внутренний агрегат на крюки монтажной пластины ориентируясь по обозначениям Д на верхней поверхности внутреннего агрегата Заднее подключение трубопроводов с левой стороны Замена сливной пробки и дренажного шланга Место крепления дренажного шланга Замена на левой стороне Дренажный шланг расположен на задней панели блока 1 Вывинтите винт крепления изоляции на правой стороне и снимите дренажный шланг 2 Снимите сливную пробку на левой стороне и установите ее на правой стороне 3 Вставьте дренажный шланг и закрепите входящим в комплект поставки винтом крепления изоляции Если не затянуть винт возможна утечка воды 1 Переставьте сливную пробку и дренажный шланг на другую сторону Установка сливнои пробки Не наносите смазочное масло фреоновое масло на сливную пробку при установке Масло повреждает сливную пробку и приводит к утечке воды 2 Прикрепите дренажный шланг к нижней стороне трубопроводов хладагента с помощью липкой виниловой ленты 3 Подсоедините дренажный шланг к дренажному отверстию вместо сливной пробки Вставить шестигранный ключ 4 мм 4 Проложите трубопроводы хладагента согласно отметкам на монтажной пластине 5 Проложите трубопроводы хладагента и дренажный шланг через отверстие в стене Затем установите внутренний агрегат на крюки монтажной пластины ориентируясь по обозначениям Д на верхней поверхности внутреннего агрегата 6 Вытяните провода соединяющие агрегаты 7 Подсоедините трубопроводы от внешнего агрегата 8 Оберните совместно трубопроводы хладагента и дренажный шланг изоляционной лентой как показано на рисунке справа если дренажный шланг прокладывается через заднюю панель внутреннего агрегата 10 уплотняющим материалом виниловой лентой ширины ленты новым витком Русский
