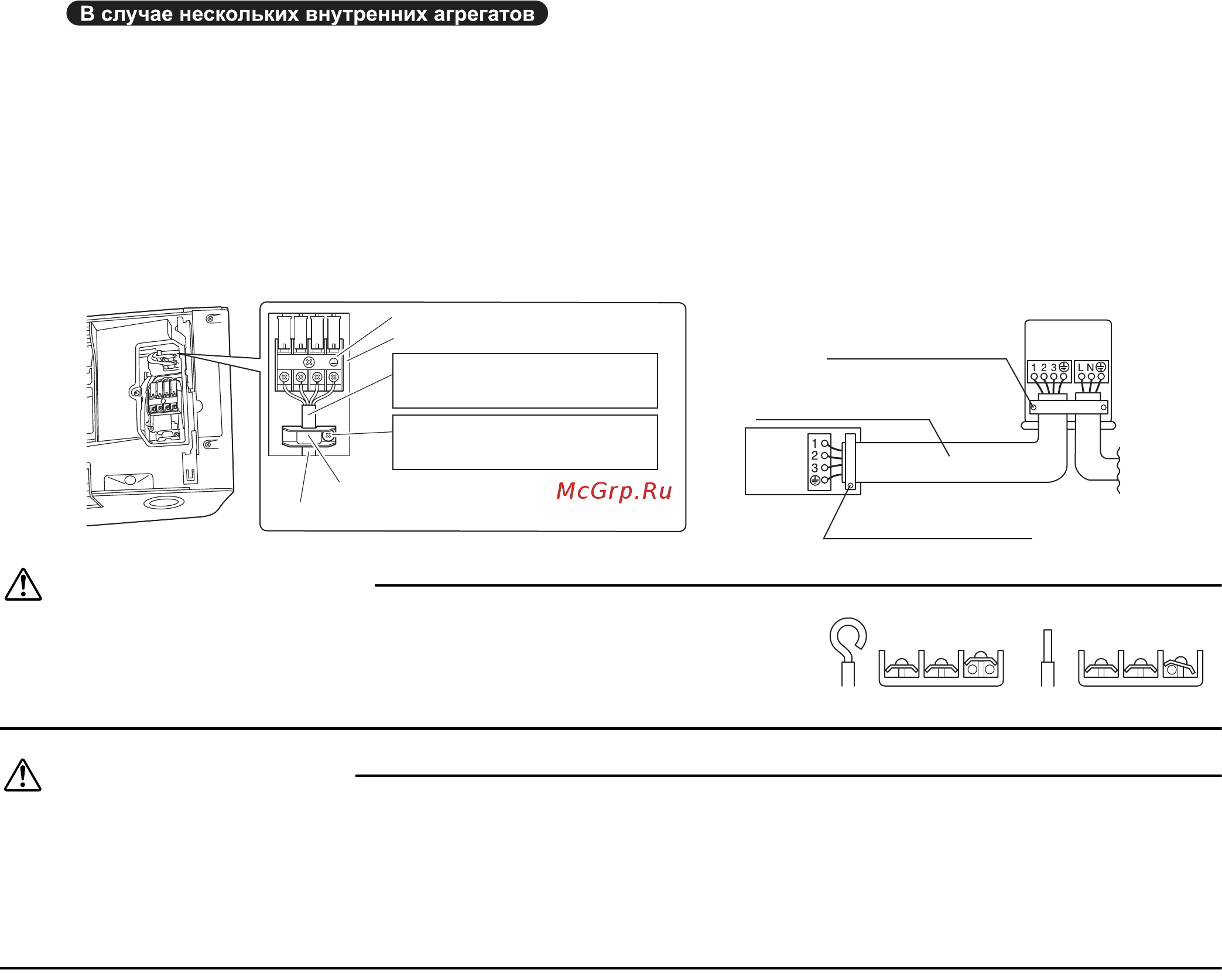

Монтаж внутреннего агрегата 6 Проводка установите как описывается в руководстве по монтажу поставляемому с несколькими наружными агрегатами В случае нескольких внутренних агрегатов _ 1 Удалите изоляцию с концов проводов 15 мм 2 Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного агрегатов Надежно закрепите провода винтами на соответствующих клеммах 3 Подсоедините провода заземления к соответствующим клеммам 4 Потяните провода чтобы убедиться в том что они надежно подсоединены Затем закрепите их с помощью фиксатора 5 В случае подключения к системе адаптера проложите кабель пульта дистанционного управления и подсоедините его к разъему 321 6 Расположите провода так чтобы сервисная крышка надежно крепилась Закройте сервисную крышку Клеммная колодка Коробка электрических компонентов Расположите провода так чтобы сервисная крышка была надежно закреплена ____________________ Надежно закрепите держатель проводов чтобы на провода не воздействовали внешние силы Фиксатор провсдки Используйте провод указанного типа Д ПРЕДОСТЕРЕЖЕНИЕ При подсоединении одножильного соединительного провода к клеммной колодке обязательно сделайте петлю Неправильный монтаж может привести к нагреву и пожару Правильно Неправильно Д ПРЕДУПРЕЖДЕНИЕ Не используйте проводку с отводами удлинительные провода или соединения нескольких проводов в одной точке поскольку это может привести к перегреву поражению электрическим током или пожару Не используйте приобретаемые на месте электрические детали внутри изделия Не используйте клеммную колодку для питания дренажного насоса и т п Это может привести к поражению электрическим током или возгоранию Не подсоединяйте внутренний агрегат к электрической сети Подсоединяете его только к наружному агрегату В противном случае возможны поражение электрическим током или пожар 12 Русский
