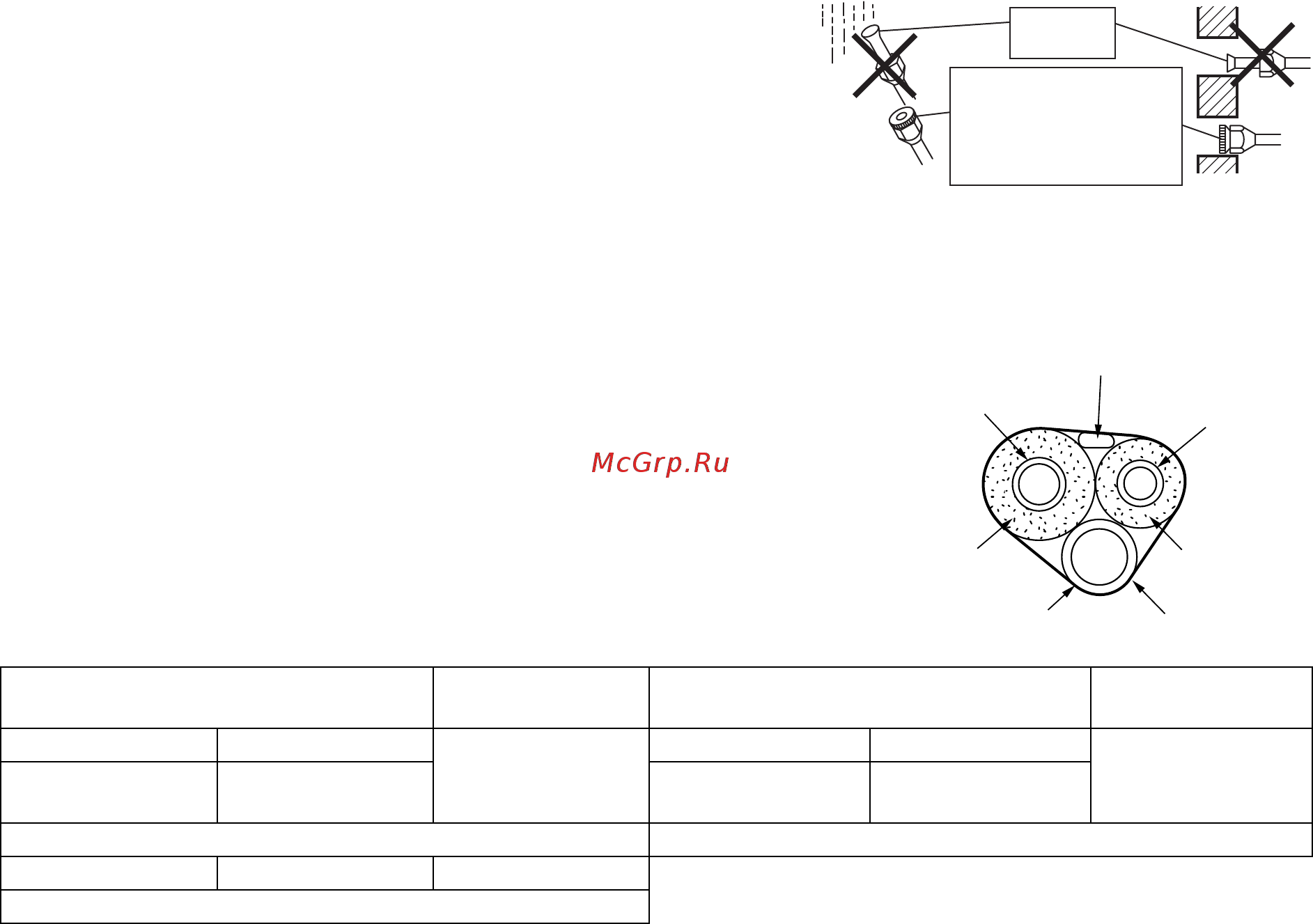

8 ■Русский
Монтаж трубопровода хладагента
2-1. Предостережения относительно обращения
струбами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
2-2. Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов помните
о следующем:
1) Изоляционный материал: пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура поверхности газовой линии хладагента достигает 110°C.
Выбирайте теплоизоляционные материалы, которые выдерживают такую
температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
3) Для линий газообразного и
жидкого хладагента должна использоваться отдельная теплоизоляция.
Газовая сторона
Жидкостная
сторона
Теплоизоляция газовой линии
Теплоизоляция
жидкостной линии
Класс 25/35 Класс 50
Наружный
диаметр 6,4 мм
Класс 25/35 Класс 50
Внутренний
диаметр 8-10 мм
Наружный
диаметр 9,5 мм
Наружный
диаметр 12,7 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 14-16 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более 40 мм·или более 30 мм·или более
Толщина 0,8 мм (C1220T-O)
Стена
Если колпачок раструба
отсутствует, закройте
раструб лентой,
чтобы предотвратить
проникновение
загрязнений или воды.
Наденьте
колпачок.
Дождь
Проводка между агрегатами
Газовая трубка
Жидкостная линия
Изоляция
жидкостной
линии
Изоляция
газовой
линии
Внешняя обмотка
Сливной шланг
