■Русский 7
Монтаж трубопровода хладагента
установите, как описывается в руководстве по монтажу,
поставляемому снесколькими наружными агрегатами.

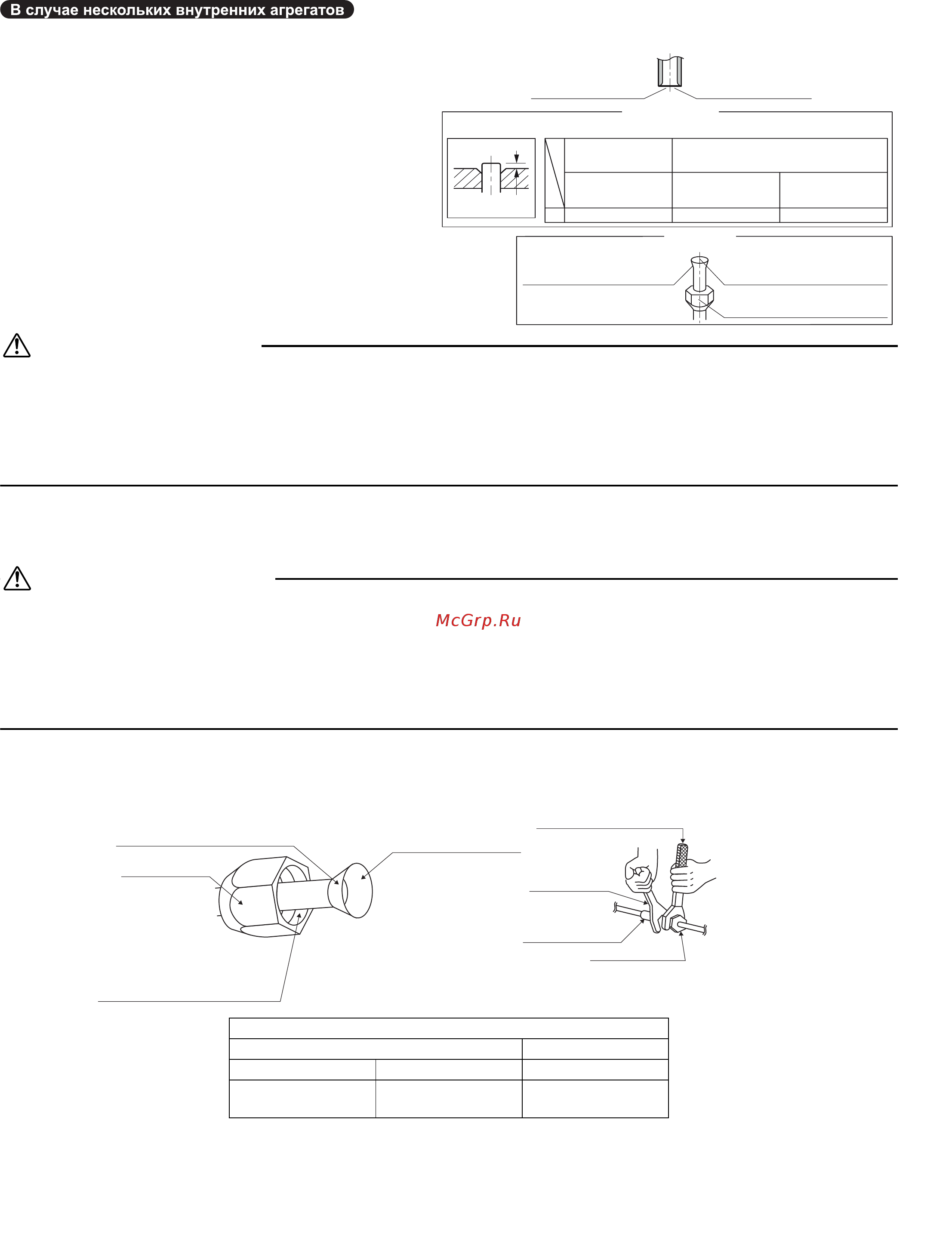

1. Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
•
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
•
Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
• Для обеспечения гарантии срока службы данного агрегата R32 на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
2. Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за
ухудшения свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R32 или R410A.)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных
гаек и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их
с помощью динамометрических ключей.
Момент затяжки накидной гайки
Газовая сторона Жидкостная сторона
3/8 дюйма 1/2 дюйма 1/4 дюйма
32,7-39,9 Н•м
(330-407 кгс•см)
49,5-60,3 Н•м
(505-615 кгс•см)
14,2-17,2 Н•м
(144-175 кгс•см)
(Отрежьте точно
под прямым углом.)
Удалите заусенцы.
Развальцовка
Установите точно в положение, показанное ниже.
Матрица
0-0,5 мм
Зажимного типа
Вальцовочный
инструмент для
R410A или R32
1,0-1,5 мм
(Ridgid типа)
1,5-2,0 мм
(Imperial типа)
Обычный вальцовочный инструмент
На внутренней
вальцовочной поверхности
не должно быть трещин.
Конец трубы должен быть
развальцован равномерно,
абсолютно круглой формы.
Убедитесь, что установлена
накидная гайка.
Контроль
A
A
Динамометрический ключ
Соединение труб
Накидная гайка
Накидная гайка
Гаечный ключ
Не наносите фреоновое масло
на наружную поверхность.
Нанесите фреоновое
масло на внутреннюю
поверхность раструба.
Не наносите фреоновое масло
на накидную гайку, чтобы не
допустить затяжки со слишком
большим моментом.
[Нанесение масла] [Затяжка]
