Советы по монтажу

4. Подключение к системе HA

(проводной пульт ДУ, центральный пульт ДУ и т. п.)

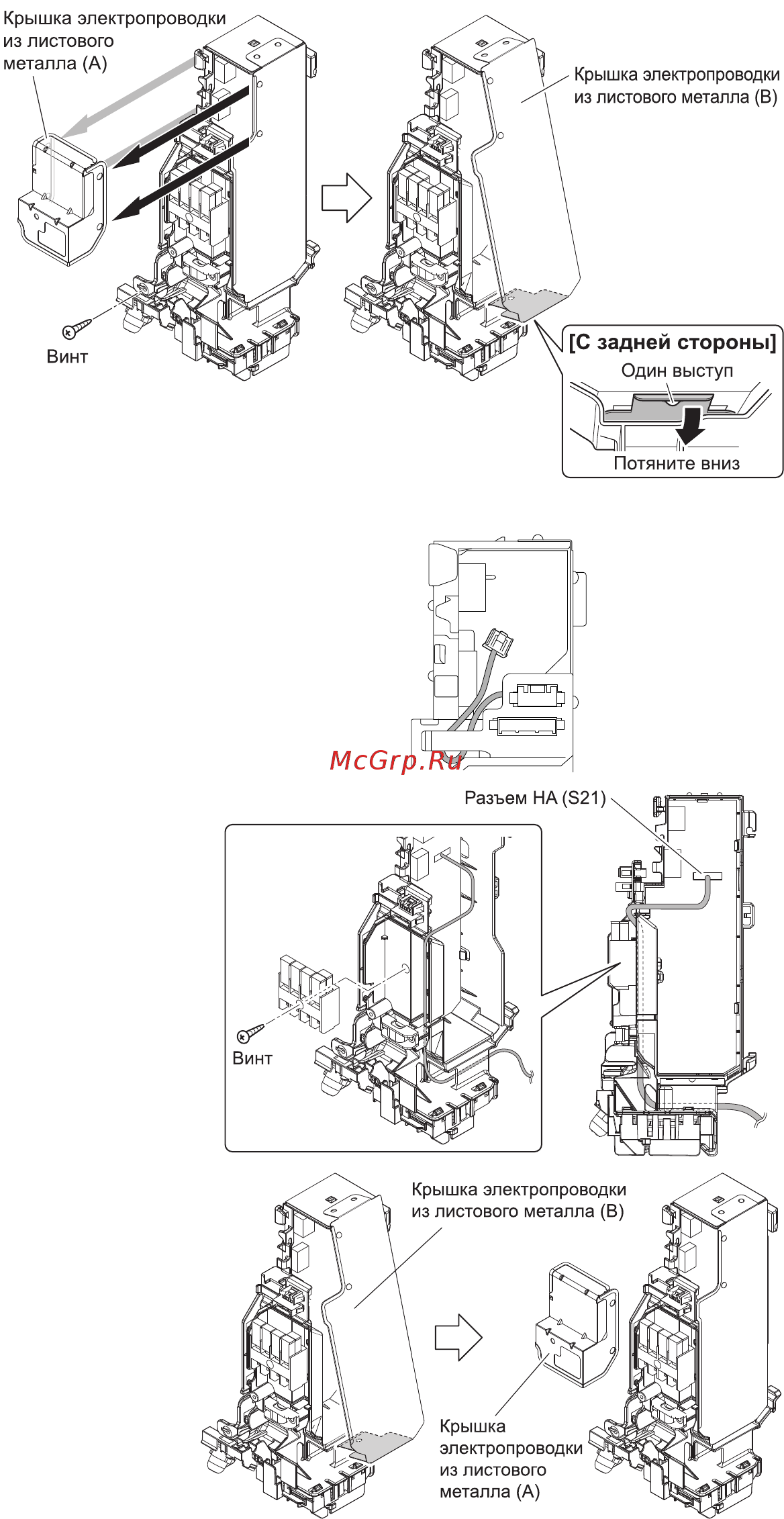

• Способы снятия металлической

пластины крышки электропроводки

1) Снимите верхнюю переднюю панель

ипереднюю решетку (4 винта).

Снимите блок электропроводки. (1 винт).

3) Отсоедините 4 выступа и снимите

крышку электропроводки из

металлического листа (A).

4) Потяните вниз крюк на крышке

электропроводки из металлического

листа (B) и отсоедините один выступ.

5) Отсоедините 2 выступа на верхней

части и снимите крышку

электропроводки из металлического

листа (B).

• Методы подключения соединительного кабеля

1) Отсоедините, устанавливаемый на заводе-изготовителе жгут от разъема S21.

2) Стяните жгуты в пучок, как показано на рисунке, чтобы отсоединенный

разъем не соприкасался с печатной платой.

3) Прикрепите соединительный кабель к разъему S21

ипроложите жгут проводов через показанную

на рисунке выемку.

4) Проложите жгут проводов, как показано на рисунке.

• Способы установки металлической пластины

крышки электропроводки

1) Установите верхнюю часть крышки электропроводки

из металлического листа (B) на 2 выступа.

2) Нажмите на крюк в нижней части, чтобы захватить один

выступ, и установите крышку электропроводки из

металлического листа (B).

3) Вставьте разъем в отверстие и установите крышку

электропроводки из металлического листа (A) на

4 выступа.
