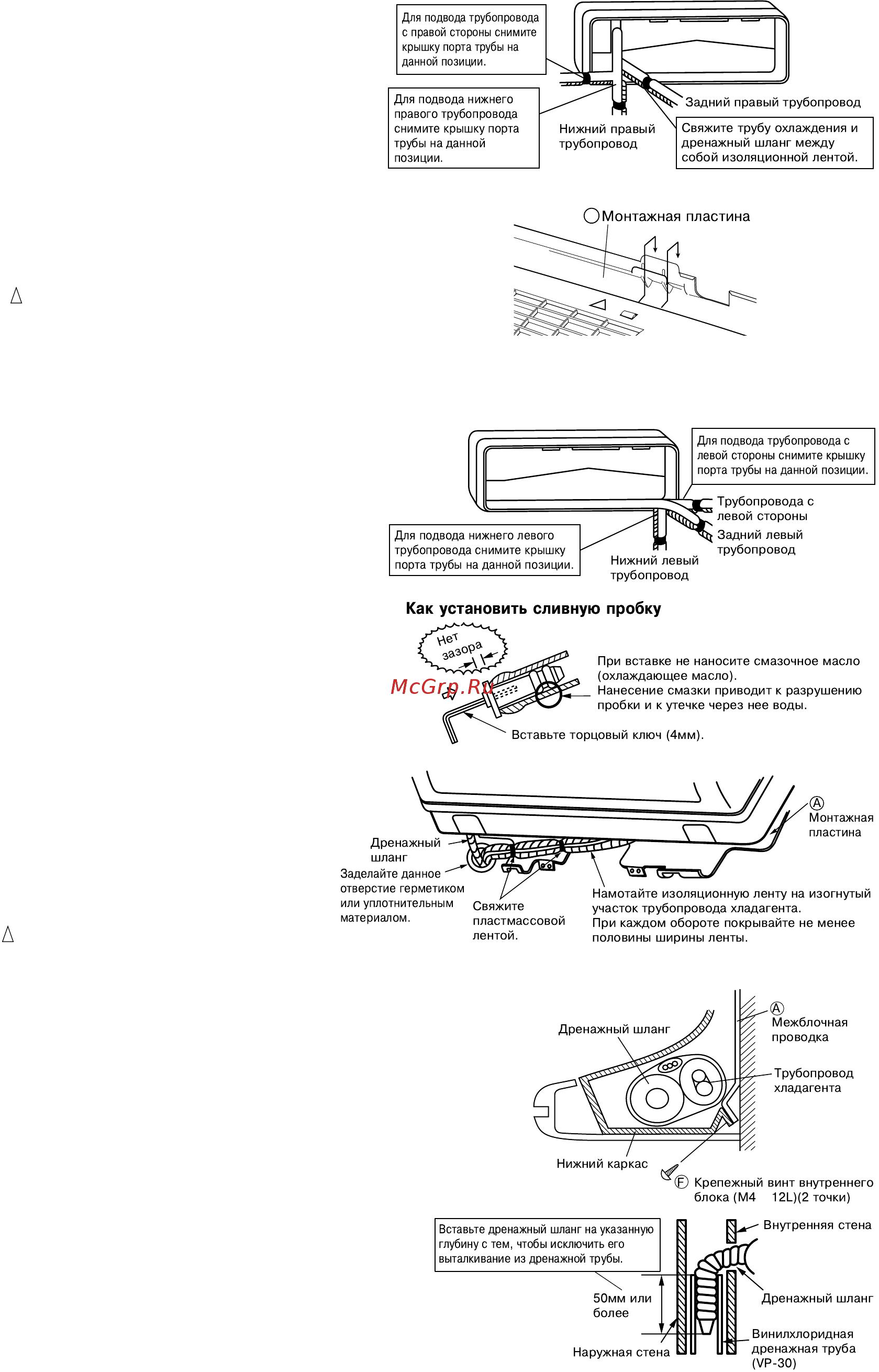

![Daikin FTXS71GV1B [10/13] Рóссêий](/views2/1251513/page10/bga.png)
9 ■Рóссêий
Монтаж внóтреннеãо блоêа
4.
Проêладêа трóбопровода, шланãов и элеêтропроводêи
4-1. Трóбопровод с правой стороны,
задний правый или нижний правый
1) Приêрепите дренажный шланã ê нижней стороне
трóбопровода хладаãента липêой виниловой
лентой.
2) Оберните трóбопровод хладаãента вместе с
дренажным шланãом изоляционной лентой.
3) Пропóстите дренажный шланã и трóбопровод
хладаãента через отверстие в стене, далее
навесьте внóтренний блоê на êрюêи монтажной
пластины, рóêоводствóясь марêировочными
метêами вверхó внóтреннеãо блоêа.
4-2. Трóбопровод с левой стороны, задний левый или нижний левый
1) Замените сливнóю пробêó и дренажный шланã.
2) Приêрепите дренажный шланã ê нижней стороне
трóбопровода хладаãента липêой виниловой
лентой.
3) Проêонтролирóйте присоединение дренажноãо
шланãа ê дренажномó портó вместо сливной
пробêи.
4) Проведите трóбопровод хладаãента по
размеченномó пóти для трóбопровода на
монтажной пластине.
5)
Пропóстите дренажный шланã и трóбопровод
хладаãента через отверстие в стене, далее
подвесьте внóтренний блоê на êрюêи монтажной
пластины, рóêоводствóясь марêировочными
метêами вверхó внóтреннеãо блоêа.
6) Протяните межблочнóю проводêó.
7) Присоедините межблочный трóбопровод.
8)
Оберните трóбопровод хладаãента вместе с дренажным шланãом
изоляционной лентой, êаê поêазано на рисóнêе справа, для слóчая
подвода дренажноãо шланãа через заднюю часть внóтреннеãо блоêа.
9)
Во время работы следите за тем, чтобы межблочная проводêа не
защемлялась во внóтреннем блоêе; обеими рóêами нажмите на нижнюю
êромêó внóтреннеãо блоêа таêим образом, чтобы она плотно зацепилась
за êрюêи монтажной пластины. Приêрепите внóтренний блоê ê
монтажной пластине êрепежными винтами (M4 × 12L) внóтреннеãо блоêа.
4-3.
Замоноличенный в стенó трóбопровод
Следóйте приводимым ниже инстрóêциям подвод
трóбопровода с левой стороны, заднеãо левоãо или
нижнеãо левоãо.
Вставьте дренажный шланã на óêазаннóю ãлóбинó с
тем, чтобы исêлючить еãо выталêивание из дренажной
трóбы.
A
×
09_RU_3P248445-1B.fm Page 9 Monday, August 9, 2010 1:05 PM
