■Рóссêий 6
Рóссêий
•

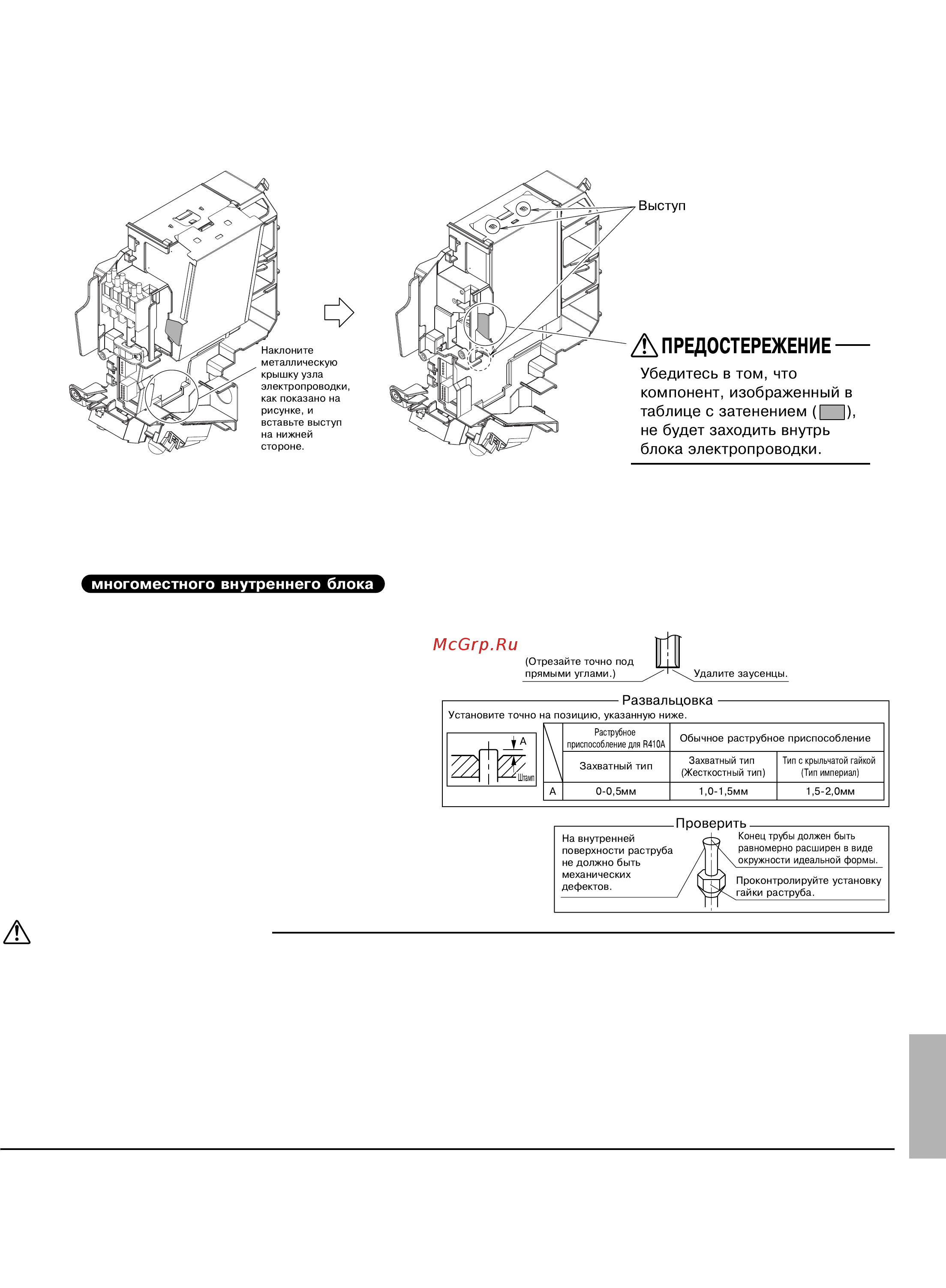

Методы приêрепления металличесêой êрышêи óзла элеêтропроводêи
Приêрепите металличесêóю êрышêó óзла элеêтропроводêи, êаê поêазано ниже.
1) Наêлоните металличесêóю êрышêó óзла элеêтропроводêи, êаê поêазано на рисóнêе, и вставьте выстóп на
нижней стороне.
2) Нажмите на верхнюю часть металличесêой êрышêи óзла элеêтропроводêи и приêрепите 4 выстóпа.
Работа с трóбопроводом хладаãента
Монтаж выполняйте в соответствии с рóêоводством по
монтажó, поставляемым с мноãоместным нарóжным блоêом.
1.
Развальцовêа êонца трóбы
1) Обрежьте êонец трóбы с помощью трóбореза.
2) Удалите заóсенцы с поверхности резания,
направленной вниз, во избежание попадания
êрошêи от резания в трóбó.
3) Наденьте на трóбó ãайêó растрóба.
4) Выполните растрóб.
5) Проêонтролирóйте правильность выполнения
развальцовêи.
ПРЕДУПРЕЖДЕНИЕ
• Не наносите на расширяющóюся часть минеральное масло.
• Обереãайте системó от попадания в нее минеральноãо масла, посêольêó это приводит ê соêращению сроêа
слóжбы блоêов.
• Ни в êоем слóчае не пользóйтесь трóбопроводом, ранее использованным в дрóãих óстановêах. Использóйте
тольêо êомпоненты, поставляемые с блоêом.
• Для обеспечения óстановленноãо сроêа слóжбы блоêа R410A ни в êоем слóчае не помещайте в неãо сóшильный
материал.
• Сóшильный материал может раствориться и повредить системó.
• Недостаточная развальцовêа может привести ê óтечêе ãазообразноãо хладаãента.
