5 ■Рóссêий

Подãотовêа перед началом монтажа

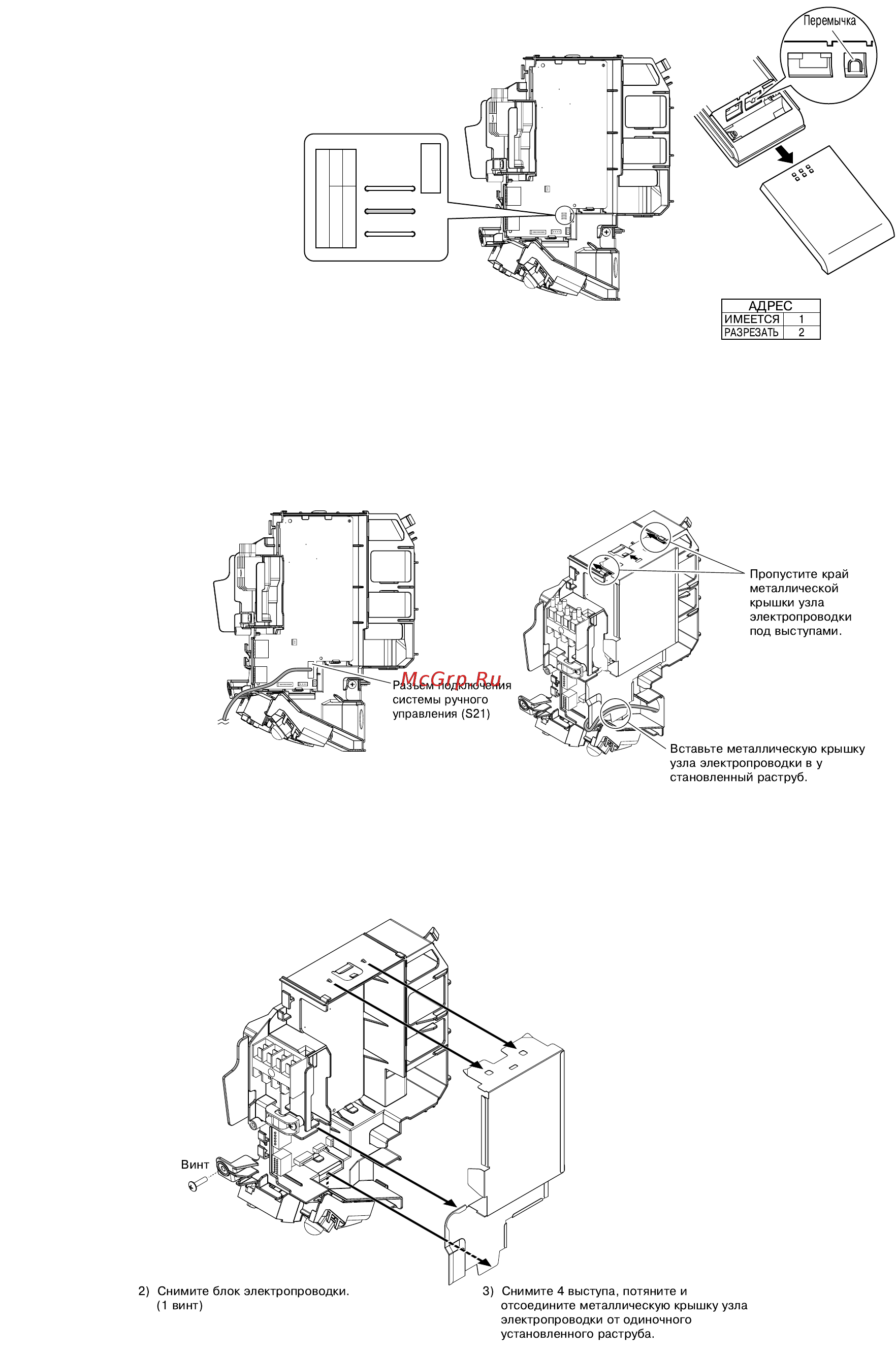

Способ задания различных адресов

При óстановêе двóх внóтренних блоêов в

одной êомнате, два беспроводных пóльта

дистанционноãо óправления моãóт быть

óстановлены для различных адресов.

1) Снимите металличесêóю êрышêó óзла

элеêтропроводêи.

(См. раздел Способы снятия/

приêрепления металличесêих

êрышеê óзла элеêтропроводêи.)

2) Разрежьте адреснóю перемычêó (JA) на

печатной плате.

3) Разрежьте адреснóю перемычêó в пóльте

дистанционноãо óправления.

При подêлючении ê системе рóчноãо óправления

(проводной пóльт дистанционноãо óправления, центральный

пóльт дистанционноãо óправления и т.п.)

1) Снимите металличесêóю

êрышêó óзла элеêтропроводêи.

(См. раздел

Способы снятия/

приêрепления металличесêих

êрышеê óзла элеêтропроводêи

Присоедините соединительный

шнóр ê разъемó S21 и протяните

жãóт через óчастоê с êанавêой,

поêазанный на рисóнêе.

3) Установите на место êрышêó

óзла элеêтропроводêи и

проведите рядом жãóт, êаê

поêазано на рисóнêе.

•

Методы снятия металличесêой êрышêи óзла элеêтропроводêи

1) Снимите переднюю решетêó. (3 винта)

2) Снимите блоê элеêтропроводêи. (1 винт)

Снимите 4 выстóпа, потяните и отсоедините металличесêóю êрышêó óзла элеêтропроводêи от одиночноãо óстановленноãо растрóба.

ADDRESS

ADDRESS:JA

EXIST

CUT
