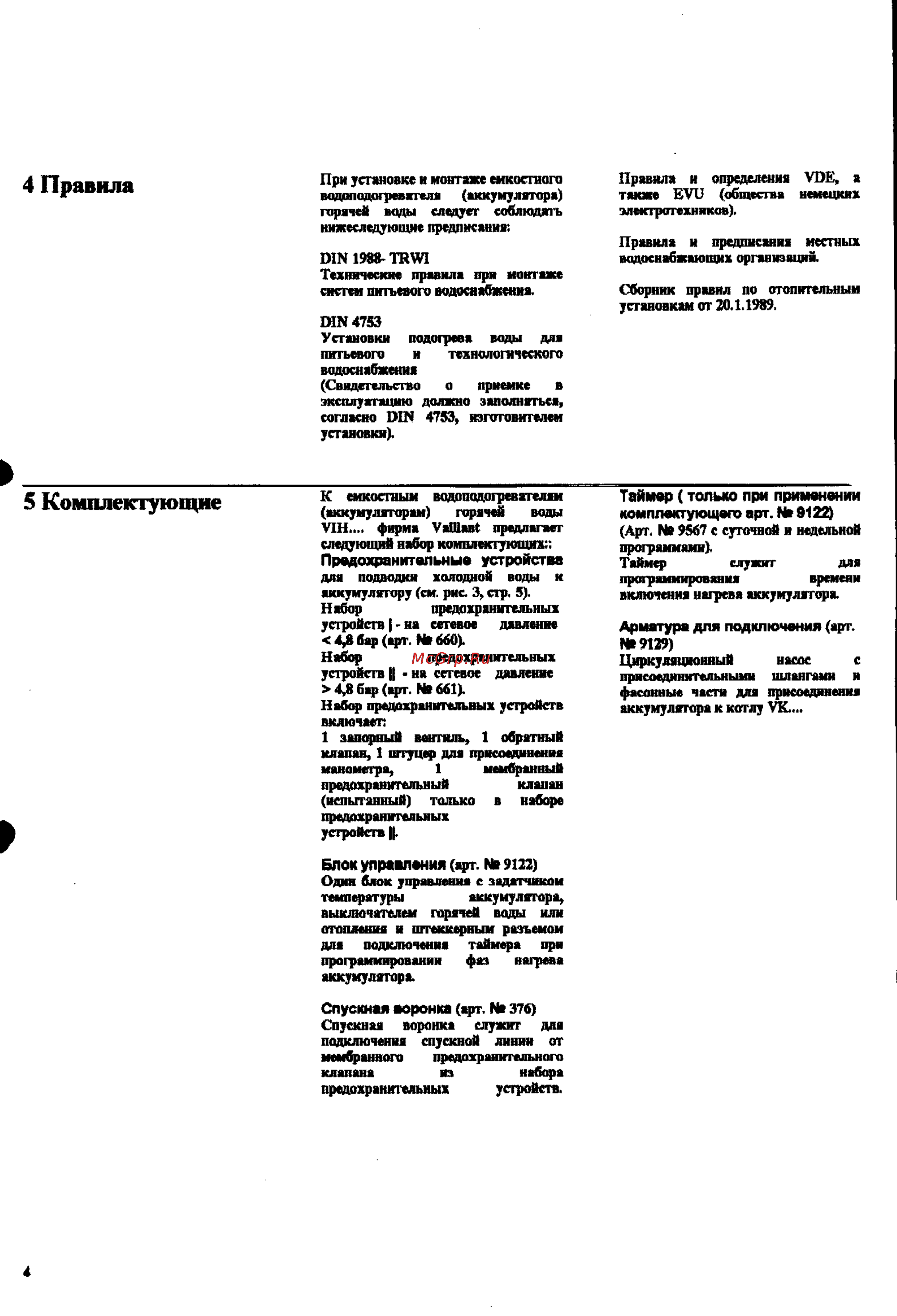

4 Правила При установке и монтаже емкостного водоподогревкгеля аккумулятора горячей воды следует соблюдать нижеследующие предписания DIN 1988 TRWI Технические правила при монтаже систем питьевого водоснабжения Правила и определения тагане ЕУЛ общества электротехников УОЕ а немецких Правила и предписания местных вадоснабжающих организаций Сборник правил по отопительным установкам от 20 1 1989 DIN 4753 Установки подогрева воды для питьевого и технологического водоснабжения Свидетельство о приемке в эксплуатацию должно заполняться согласно DIN 4753 изготовителем установки 5 Комплектующие К емкостным водоподогревятелям аккумуляторам горячей воды У1Н фирма УаШжв предлагает следующий набор комплектующих Предохранительные устройства ДЛЯ подводки холодной воды к аккумулятору си рис 3 стр 5 Набор предохранительных устройств на сетевое давление 4 бар арт Ые 660 Набор предохранительных устройств на сетевое давление 43 бар арт 661 Набор предохранительных устройств включает 1 запарный вентиль 1 обратный клапан 1 штуцер для присоединения манометра 1 мембранный предохранительный клапан испытанный только в наборе предохранительных устройств Блок управления ярт Ые 9122 Один блок управления с задатчиком температуры аккумулятора выключателем горячей воды или отопления и штеккерным разъемом для подключения таймера при программировании фаз нагрева аккумулятора Спускная воронка арт 376 Спускная воронка служит для подключения спускной линии от мембранного предохранительного клапана из набора предохранительных устройств 4 Таймер только при применении комплекгукицего арт Ne 9122 Арт Ne 9567 с суточной и недельной программами Таймер служит для программирования времени включения нагрева аккумулятора Арматура для подключения арт Nt 9129 Циркуляционный насос с присоединительными шлангами и фасонные части для присоединения аккумулятора к котлу VOL
