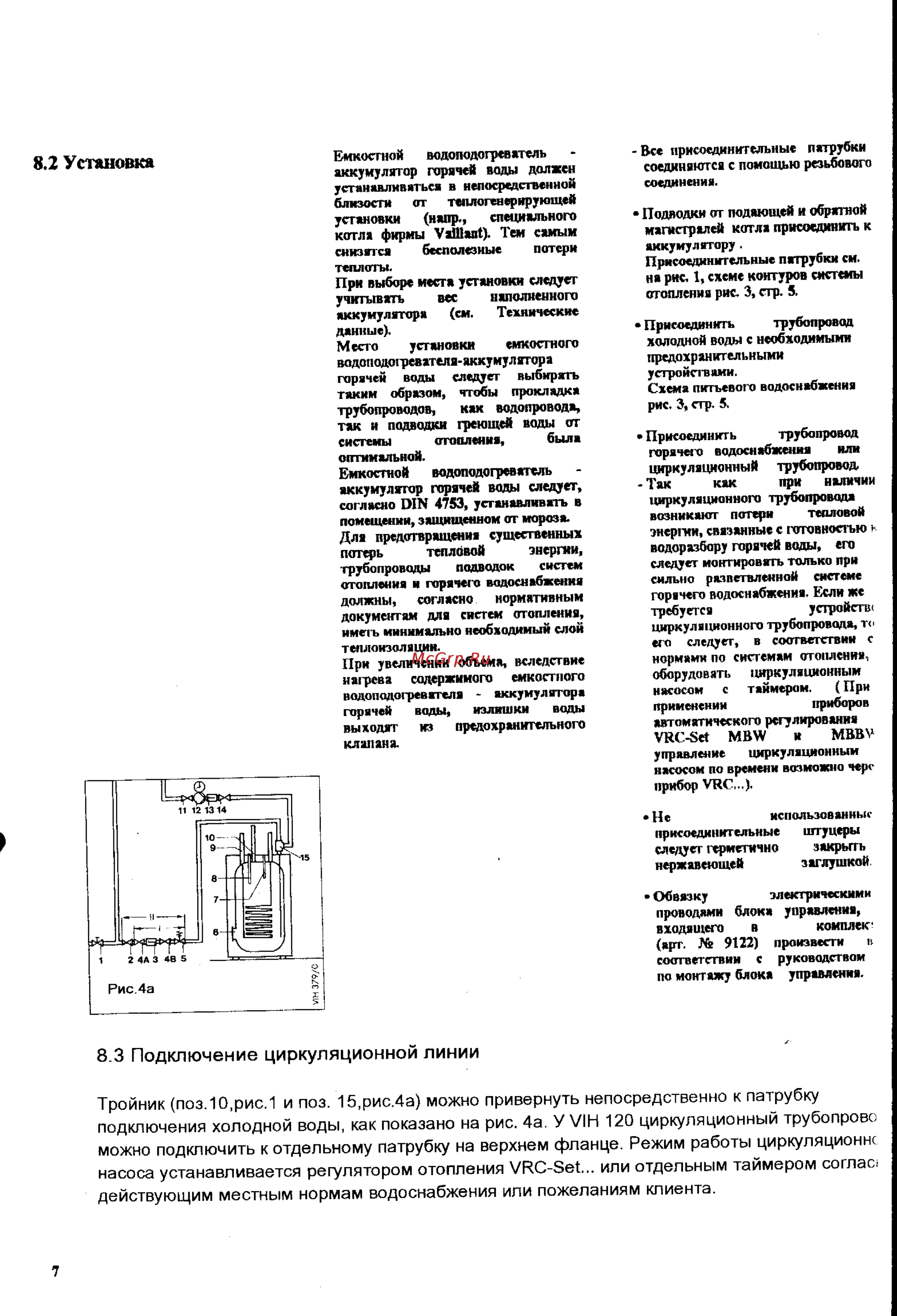

8 2 Установка Емкостной водоподогреватель аккумулятор горячей воды должен устанавливаться в непосредственной близости от теплогеаерирующей установки напр специального котла фирмы Vahlant Тем самым снизятся бесполезные потери теплоты При выборе места установки следует учитывать вес наполненного аккумулятора см Технические данные Место установки емкостного водоподси ревателя яккуиулятора горячей воды следует выбирать таким образом чтобы прокладка трубопроводов как водопровода так и подводки греющей воды от системы отопления была оптимальной Емкостной водоподогреватель аккумулятор горячей воды следует согласно DIN 4753 устанавливать в помещений защищенном от мороза Для предотвращения существенных потерь тепловой энергии трубопроводы подводок систем отопления и горячего водоснабжения должны согласно нормативным документам для систем отопления иметь минимально необходимый слой теплоизоляции При увеличении объема вследствие нагрева содержимого емкостного водоподогревятеля аккумулятора горячей воды излишки воды выходят из предохранительного клапана Все присоединительные патрубки соед иняются с помощью резьбового соединения Подводки от подающей и обратной магистралей котла присоединить к аккумулятору Присоединительные патрубки см на рис 1 схеме контуров системы отопления рис 3 стр 5 Присоединить трубопровод холодной воды с необходимыми предохранительными устройствами Схема питьевого водоснабжения рис 3 стр 5 Присоединить трубопровод горячего водоснабжения или циркуляционный трубопровод Так как при наличии циркуляционного трубопровода возникают потери тепловой энергии связанные с готовностью н водоразбору горячей воды его следует монтировать только при сильно разветвленной системе горячего водоснабжения Если же требуется устройств циркуляционного трубопровода то его следует в соответствии с нормами по системам отопления оборудовать циркуляционным насосом с таймером При применении приборов автоматического регулирования УЯС еГ MBW и МВВУ управление циркуляционным насосом по времени возможно чере прибор УКС Не использованные присоединительные штуцеры следует герметично закрыть нержавеющей заглушкой Обвязку электрическими проводами блока управления входящего в комплек арт 9122 произвести в соответствии с руководством по монтажу блока управления 8 3 Подключение циркуляционной линии Тройник поз 10 рис 1 и поз 15 рис 4а можно привернуть непосредственно к патрубку подключения холодной воды как показано на рис 4а У VIH 120 циркуляционный трубопрово можно подключить к отдельному патрубку на верхнем фланце Режим работы циркуляционнс насоса устанавливается регулятором отопления VRC Set или отдельным таймером соглас действующим местным нормам водоснабжения или пожеланиям клиента 7
