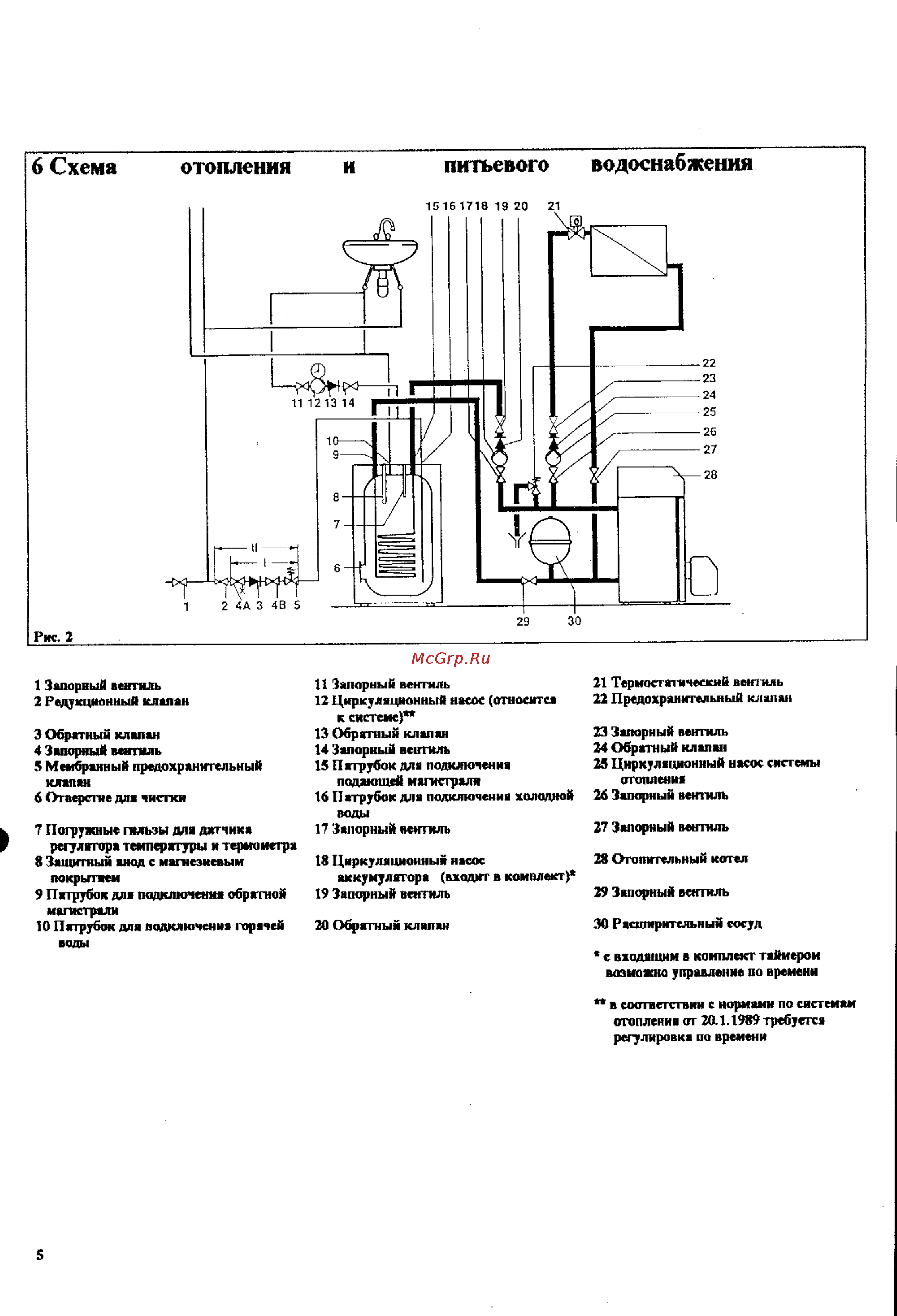

6 Схема отопления 1 Запорный вентиль 2 Редукционный клапан 3 Обратный клапан 4 Запорный вентиль 5 Мембранный предохранительный клашш 6 Отверстие для чистки 7 Погружные гильзы для датчика регулятора температуры и термометра 8 Защитный анод с иагнезиевым покрытием 9 Патрубок для под ключения обратной магистрали 10 Патрубок для подключения горячей воды и питьевого водоснабжения 11 Запарный вентиль 12 Циркуляционный насос относится к системе 13 Обратный клапан 14 Запорный вентиль 15 Патрубок для подключения подающей магистрали 16 Патрубок для подключения холодной воды 17 Запорный вентиль 21 Термостатический вентиль 22 Предохранительный клапан 18 Циркуляционный насос аккумулятора входит в комплект 19 Запарный вентиль 28 Отопительный котел 20 Обратный клапан 30 Расширительный сосуд 23 Запорный вентиль 24 Обратный клапан 25 Циркуляционный насос системы отопления 26 Запорный вентиль 27 Запорный вентиль 29 Запорный вентиль с входящим в комплект таймером возможно управление по времени в соответствии с нормами по системам отопления от 20 1 1989 требуется регулировка по времени 5
