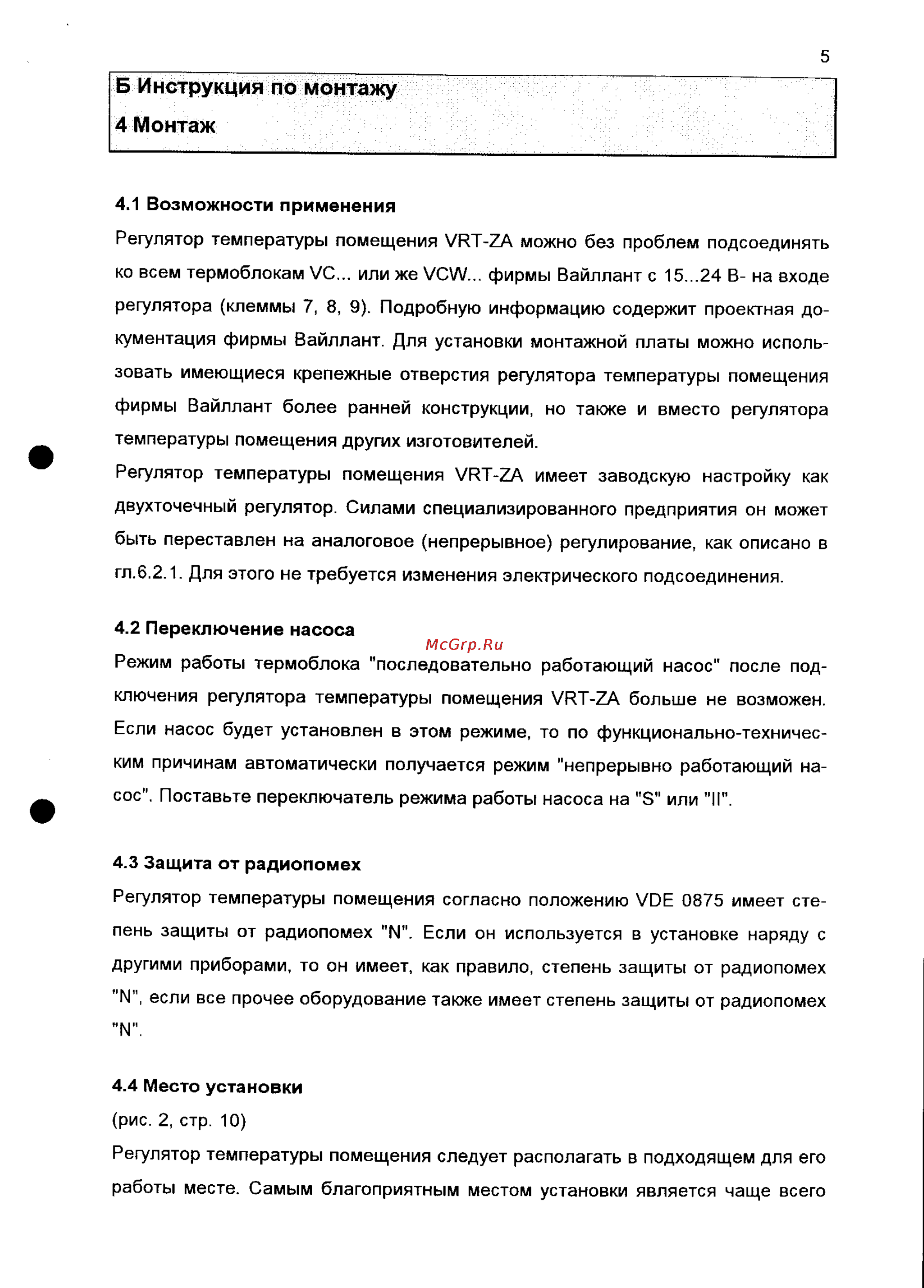

5 Б Инструкция по монтажу 4 Монтаж 4 1 Возможности применения Регулятор температуры помещения ZRT ZA можно без проблем подсоединять ко всем термоблокам С или же VCW фирмы Вайллант с 15 24 В на входе регулятора клеммы 7 8 9 Подробную информацию содержит проектная до кументация фирмы Вайллант Для установки монтажной платы можно исполь зовать имеющиеся крепежные отверстия регулятора температуры помещения фирмы Вайллант более ранней конструкции но также и вместо регулятора температуры помещения других изготовителей Регулятор температуры помещения ZRT ZA имеет заводскую настройку как двухточечный регулятор Силами специализированного предприятия он может быть переставлен на аналоговое непрерывное регулирование как описано в гл 6 2 1 Для этого не требуется изменения электрического подсоединения 4 2 Переключение насоса Режим работы термоблока последовательно работающий насос после под ключения регулятора температуры помещения ZRT ZA больше не возможен Если насос будет установлен в этом режиме то по функционально техничес ким причинам автоматически получается режим непрерывно работающий на сос Поставьте переключатель режима работы насоса на В или II 4 3 Защита от радиопомех Регулятор температуры помещения согласно положению 0Е 0875 имеет сте пень защиты от радиопомех М Если он используется в установке наряду с другими приборами то он имеет как правило степень защиты от радиопомех М если все прочее оборудование также имеет степень защиты от радиопомех М 4 4 Место установки рис 2 стр 10 Регулятор температуры помещения следует располагать в подходящем для его работы месте Самым благоприятным местом установки является чаще всего
