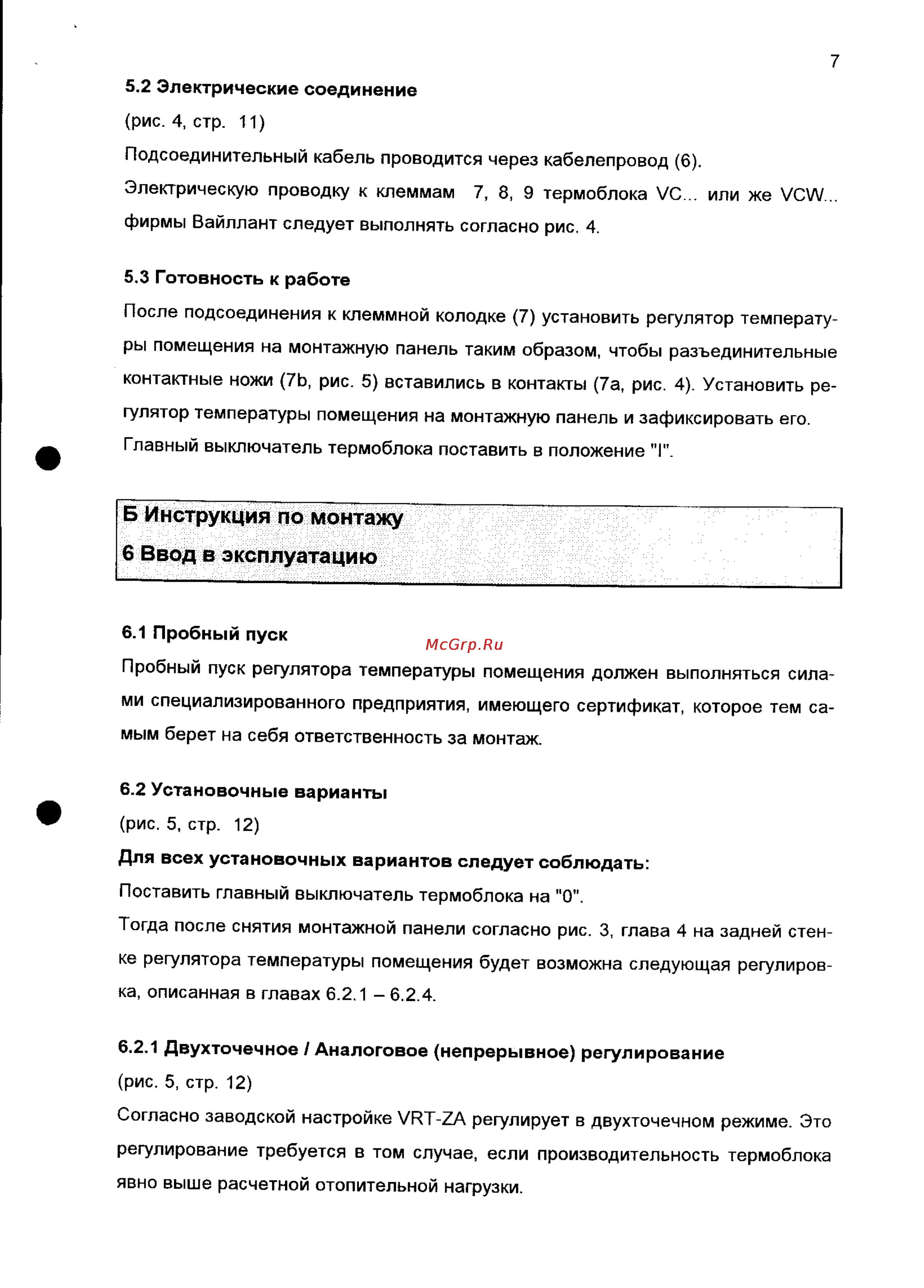

7 5 2 Электрические соединение рис 4 стр 11 Подсоединительный кабель проводится через кабелепровод 6 Электрическую проводку к клеммам 7 8 9 термоблока С или же VCW фирмы Вайллант следует выполнять согласно рис 4 5 3 Готовность к работе После подсоединения к клеммной колодке 7 установить регулятор температу ры помещения на монтажную панель таким образом чтобы разъединительные контактные ножи 7Ь рис 5 вставились в контакты 7а рис 4 Установить ре гулятор температуры помещения на монтажную панель и зафиксировать его Главный выключатель термоблока поставить в положение Г Б Инструкция по монтажу 7 6 Ввод в эксплуатацию 6 1 Пробный пуск Пробный пуск регулятора температуры помещения должен выполняться сила ми специализированного предприятия имеющего сертификат которое тем са мым берет на себя ответственность за монтаж 6 2 Установочные варианты рис 5 стр 12 Для всех установочных вариантов следует соблюдать Поставить главный выключатель термоблока на О Тогда после снятия монтажной панели согласно рис 3 глава 4 на задней стен ке регулятора температуры помещения будет возможна следующая регулиров ка описанная в главах 6 2 1 6 2 4 6 2 1 Двухточечное Аналоговое непрерывное регулирование рис 5 стр 12 Согласно заводской настройке ZRT ZA регулирует в двухточечном режиме Это регулирование требуется в том случае если производительность термоблока явно выше расчетной отопительной нагрузки
