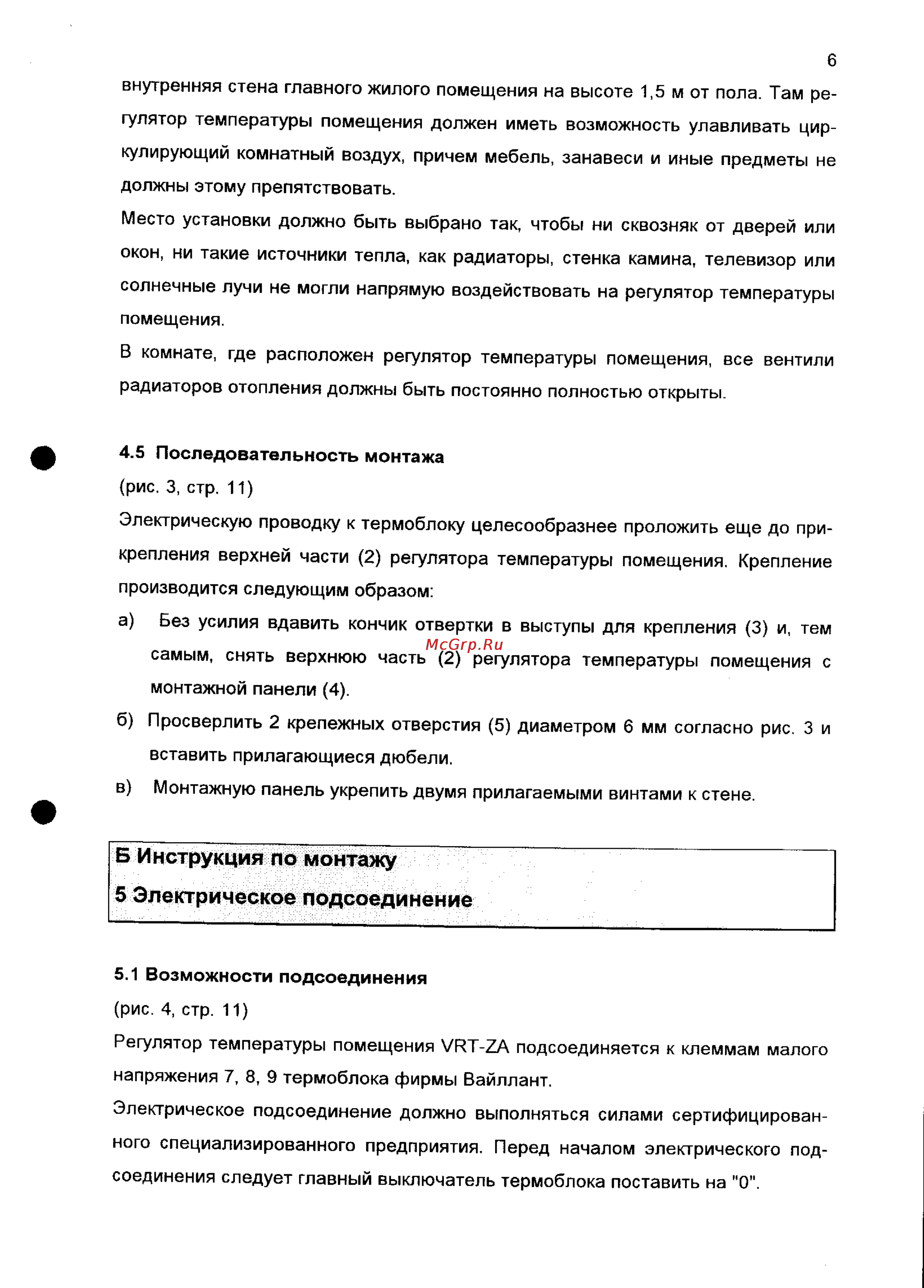

6 внутренняя стена главного жилого помещения на высоте 1 5 м от пола Там ре гулятор температуры помещения должен иметь возможность улавливать цир кулирующий комнатный воздух причем мебель занавеси и иные предметы не должны этому препятствовать Место установки должно быть выбрано так чтобы ни сквозняк от дверей или окон ни такие источники тепла как радиаторы стенка камина телевизор или солнечные лучи не могли напрямую воздействовать на регулятор температуры помещения В комнате где расположен регулятор температуры помещения все вентили радиаторов отопления должны быть постоянно полностью открыты 4 5 Последовательность монтажа рис 3 стр 11 Электрическую проводку к термоблоку целесообразнее проложить еще до при крепления верхней части 2 регулятора температуры помещения Крепление производится следующим образом а Без усилия вдавить кончик отвертки в выступы для крепления 3 и тем самым снять верхнюю часть 2 регулятора температуры помещения с монтажной панели 4 б Просверлить 2 крепежных отверстия 5 диаметром 6 мм согласно рис 3 и вставить прилагающиеся дюбели в Монтажную панель укрепить двумя прилагаемыми винтами к стене Б Инструкция по монтажу 5 Электрическое подсоединение 5 1 Возможности подсоединения рис 4 стр 11 Регулятор температуры помещения ZRT ZA подсоединяется к клеммам малого напряжения 7 8 9 термоблока фирмы Вайллант Электрическое подсоединение должно выполняться силами сертифицирован ного специализированного предприятия Перед началом электрического под соединения следует главный выключатель термоблока поставить на О
