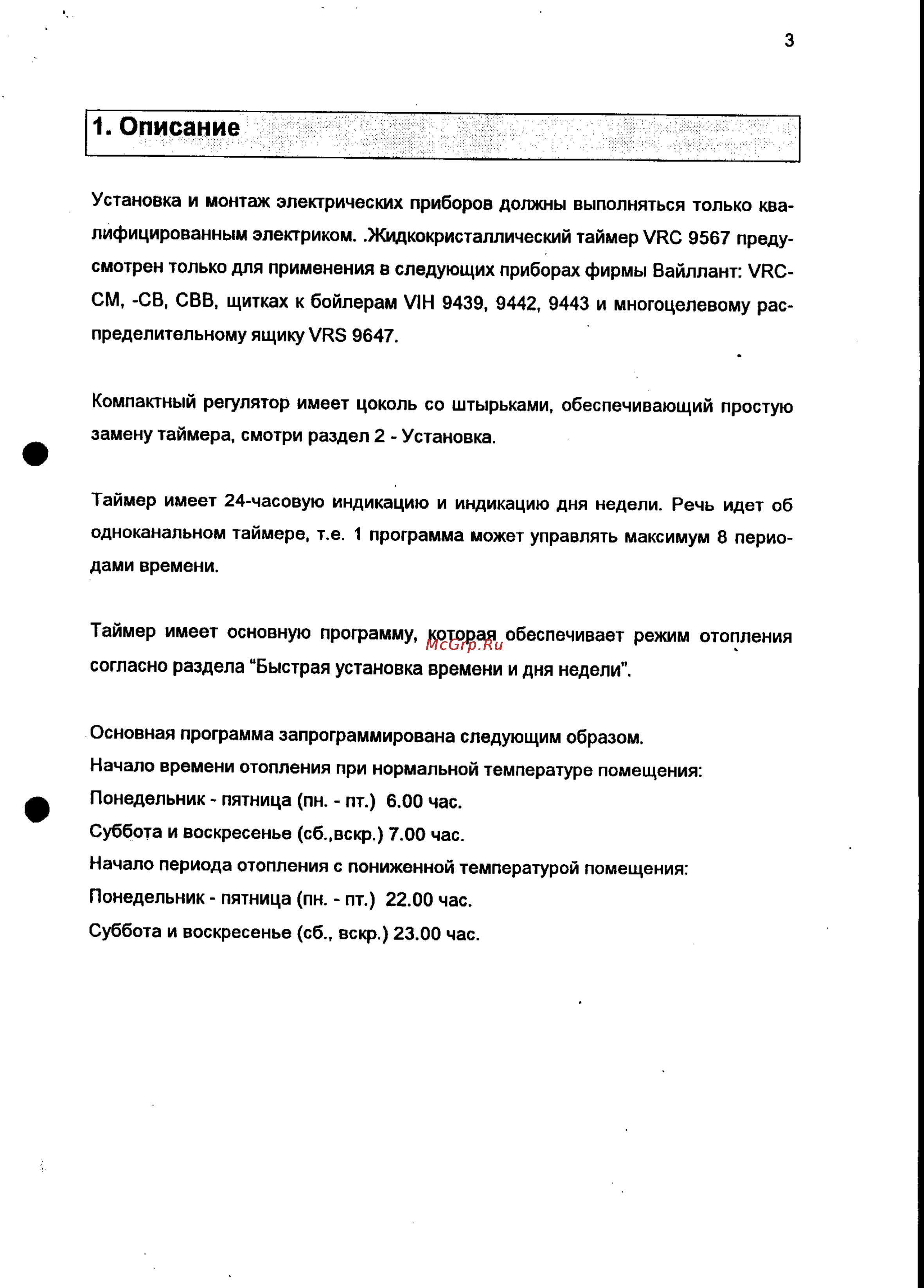

3 1 Описание Установка и монтаж электрических приборов должны выполняться только ква лифицированным электриком Жидкокристаллический таймер VRC 9567 преду смотрен только для применения в следующих приборах фирмы Вайллант VRCСМ СВ СВВ щитках к бойлерам VIH 9439 9442 9443 и многоцелевому рас пределительному ящику VRS 9647 Компактный регулятор имеет цоколь со штырьками обеспечивающий простую замену таймера смотри раздел 2 Установка Таймер имеет 24 часовую индикацию и индикацию дня недели Речь идет об одноканальном таймере т е 1 программа может управлять максимум 8 перио дами времени Таймер имеет основную программу которая обеспечивает режим отопления согласно раздела Быстрая установка времени и дня недели Основная программа запрограммирована следующим образом Начало времени отопления при нормальной температуре помещения Понедельник пятница пн пт 6 00 час Суббота и воскресенье сб вскр 7 00 час Начало периода отопления с пониженной температурой помещения Понедельник пятница пн пт 22 00 час Суббота и воскресенье сб вскр 23 00 час
