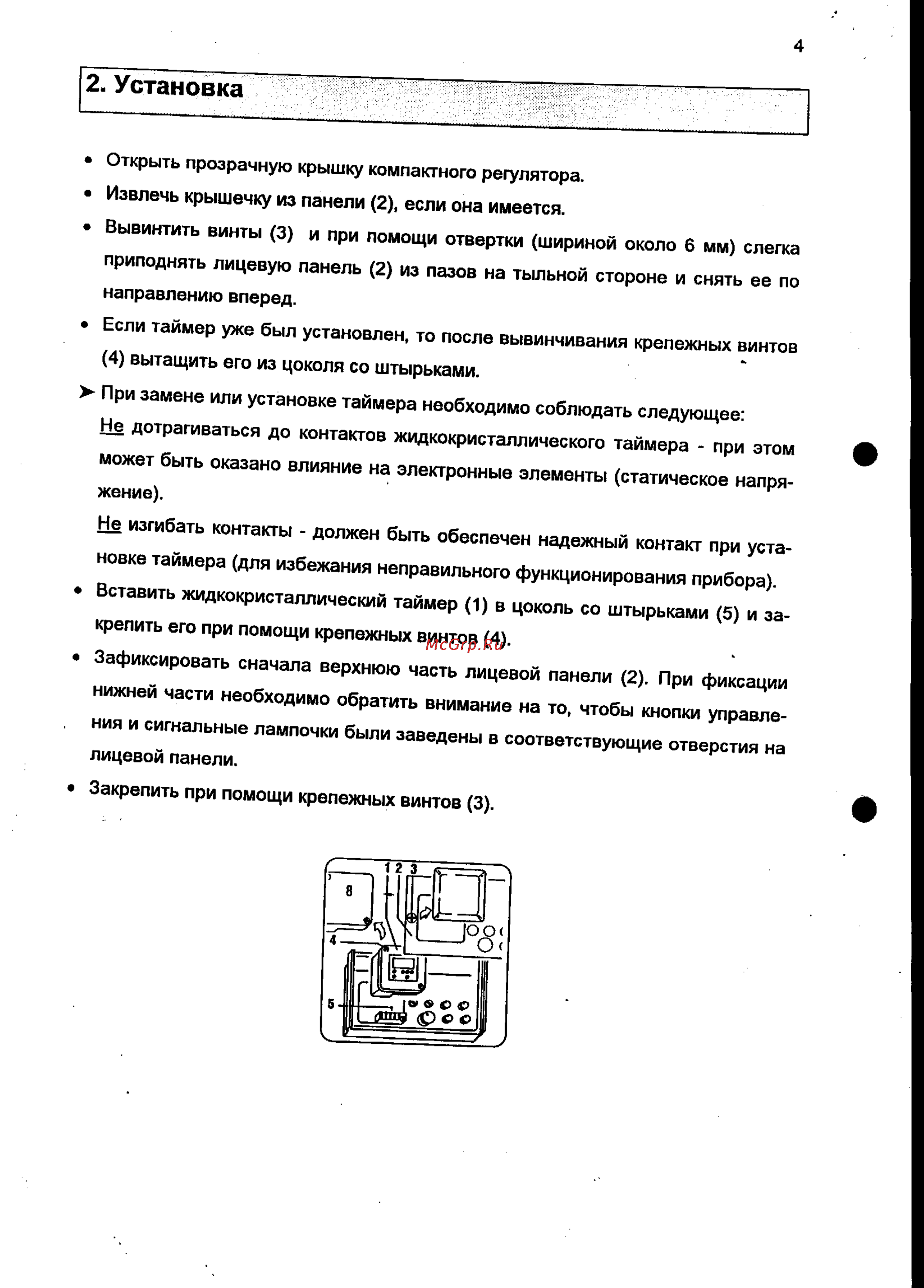

4 2 Установка Открыть прозрачную крышку компактного регулятора Извлечь крышечку из панели 2 если она имеется Вывинтить винты 3 и при помощи отвертки шириной приподнять лицевую панель 2 из пазов на тыльной около 6 мм слегка стороне и снять ее по направлению вперед Если таймер уже был установлен то после вывинчивания крепежных винтов 4 вытащить его из цоколя со штырьками При замене или установке таймера необходимо соблюдать следующееНе дотрагиваться до контактов жидкокристаллического таймера при этом может быть оказано влияние на электронные элементы статическое напряжение Не изгибать контакты должен быть обеспечен надежный контакт при уста новке таймера для избежания неправильного функционирования прибора Вставить жидкокристаллический таймер 1 в цоколь со штырьками 5 и за крепить его при помощи крепежных винтов 4 Зафиксировать сначала верхнюю часть лицевой панели 2 При фиксации НИЯ сигнальные лампочки были заведены в соответствующие отверстия на Р лицевом панели Закрепить при помощи крепежных винтов 3 н
