9Руководство по монтажу atmoMAG
4.6 Монтаж устройства
4.6.1 Снятие и установка кожуха устройства
Для монтажа и технического обслуживания водонагревателя Вы
должны снять кожух устройства, а после окончания работ
установить его на место.
Снятие кожуха
14
1
13
10

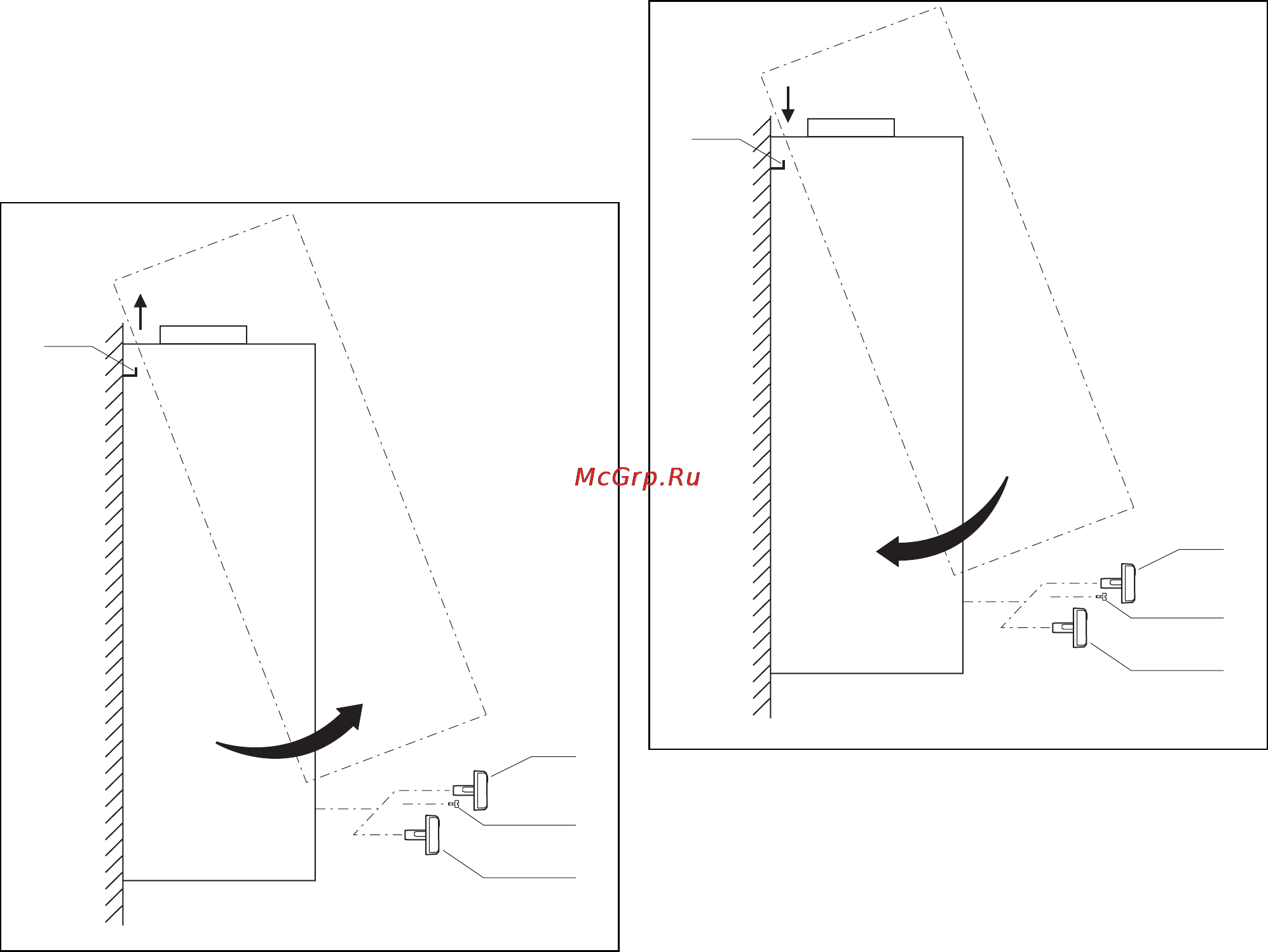

Рис. 4.5 Снятие кожуха
• Снимите ручку терморегулятора (1) со шпинделя и ручку
регулятора мощности (10).
• Вывинтите винт (13), находящийся под ручкой терморегулятора.
• Потяните кожух на себя и вытащите его через верх,
сняв с обоих держателей (14).
Установка кожуха
14
1
13
10
Рис. 4.6 Установка кожуха
• Установите кожух сверху в оба держателя (14) и прижмите
его к задней стенке устройства. Следите за тем, чтобы обе
планки вошли в вырезы кожуха.
• Ввинтите на место винт (13), находящийся под ручкой
терморегулятора.
• Установите на место ручку регулятора мощности (10) и ручку
терморегулятора (1).
4.6.2 Монтаж устройства
• Определите место установки, см. раздел 4.2 «Требования
к месту установки».
• Для подвески устройства используйте, в зависимости от
местных условий, вырезы или отверстия в задней стенке
устройства.
• Просверлите отверстия для крепежных винтов соответственно
размерам, указанным на рисунке в разделе 4.4 «Размеры».
• Для крепления устройства можно использовать анкерные
болты, крюки, винты или болты с резьбой.
• Закрепите заднюю стенку устройства на стене, используя для
этого подходящий крепежный материал.
Монтаж 4
