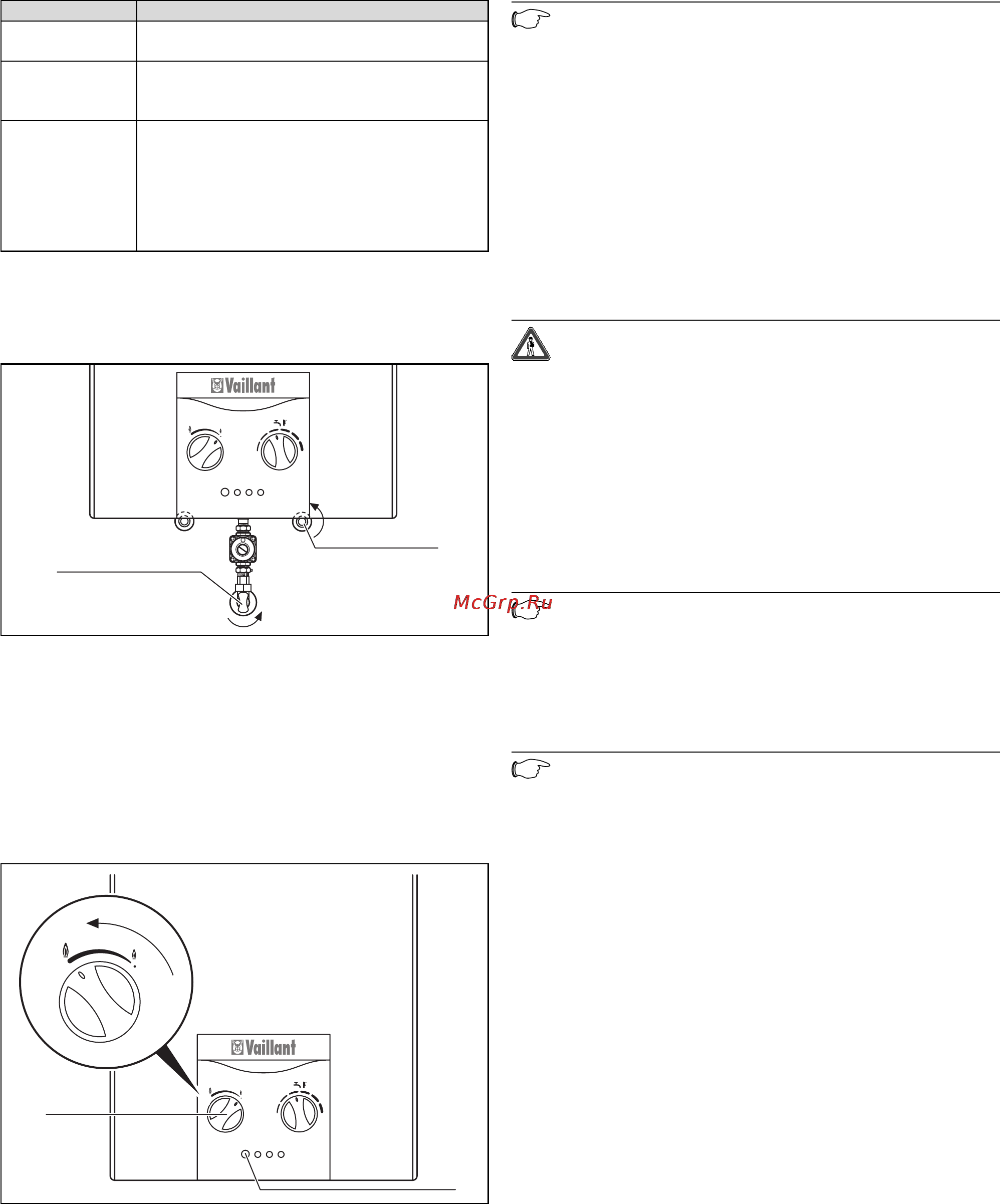

8 Руководство по эксплуатации atmoMAG
Орган управления Значение
Светодиод «Работа»
(зеленый)
Светится, когдаработает горелка.
Светодиод
«Неисправность»
(красный)
Мигает, если имеется неисправность.
Светодиод
«Генерация
напряжения
розжига» (желтый)
Только для GRX:
Загорается, если генератор не может создать
напряжение, позволяющее ввести устройство в работу
Только для RXI:
Загорается, когда напряжение батареи падает
настолько, что надежный ввод в работу вскоре не
будет больше гарантироваться.
Табл. 4.1 Органы управления
4.2 Подготовка устройства к работе
2
6
Рис. 4.3 Запорные устройства
• Точное место расположения газового крана Вам может
показать представитель Вашей специализированной
организации.
• Откройте запорный вентиль на патрубке холодной воды (2)
устройства, повернув ручку влево до упора.
4.3 Ввод в эксплуатацию
10
8
Рис. 4.4 Ввод в эксплуатацию
• Нажмите главный выключатель (8); на должен зафиксироваться
в нажатом положении.
• Поверните регулятор мощности (10) в требуемую ступень
мощности. Водонагреватель готов к работе.
Указание!
При возможных неплотностях в трубопроводе
горячей воды между устройством и водоразборными
точками незамедлительно закройте шлицевой
отверткой запорный вентиль холодной воды, см.
раздел 4.7 «Вывод из эксплуатации». Доверяйте
устранение неплотностей только специализированной
организации.
4.4 Приготовление горячей воды
4.4.1 Разбор горячей воды
Опасно!
Опасность получения ожогов!
Выходящая из крана вода может иметь высокую
температуру.
• Откройте кран горячей воды в водоразборной точке,
например, умывальнике, мойке; газовый проточный
водонагреватель автоматически включается и дает Вам
горячую воду.
Во время работы горелки светится зеленый светодиодный
индикатор работы.
Указание!
Если водонагреватель не включается, проверьте,
полностью ли открыт запорный вентиль,
установленный перед краном горячей воды, или
находится ли главный выключатель в положении
ВКЛЮЧЕНО (I).
Указание!
Кроме того, может быть также засорено ситечко
аэратора, встроенного в излив водоразборной
арматуры. Для прочистки Вы можете демонтировать
аэратор. При сильных отложениях накипи на
аэраторе рекомендуется обработать его средством
для удаления накипи (например, уксусом).
Водонагреватель автоматически отключает горелку, когда Вы
закрываете кран горячей воды.
4 Эксплуатация
