18 Руководство по монтажу atmoMAG

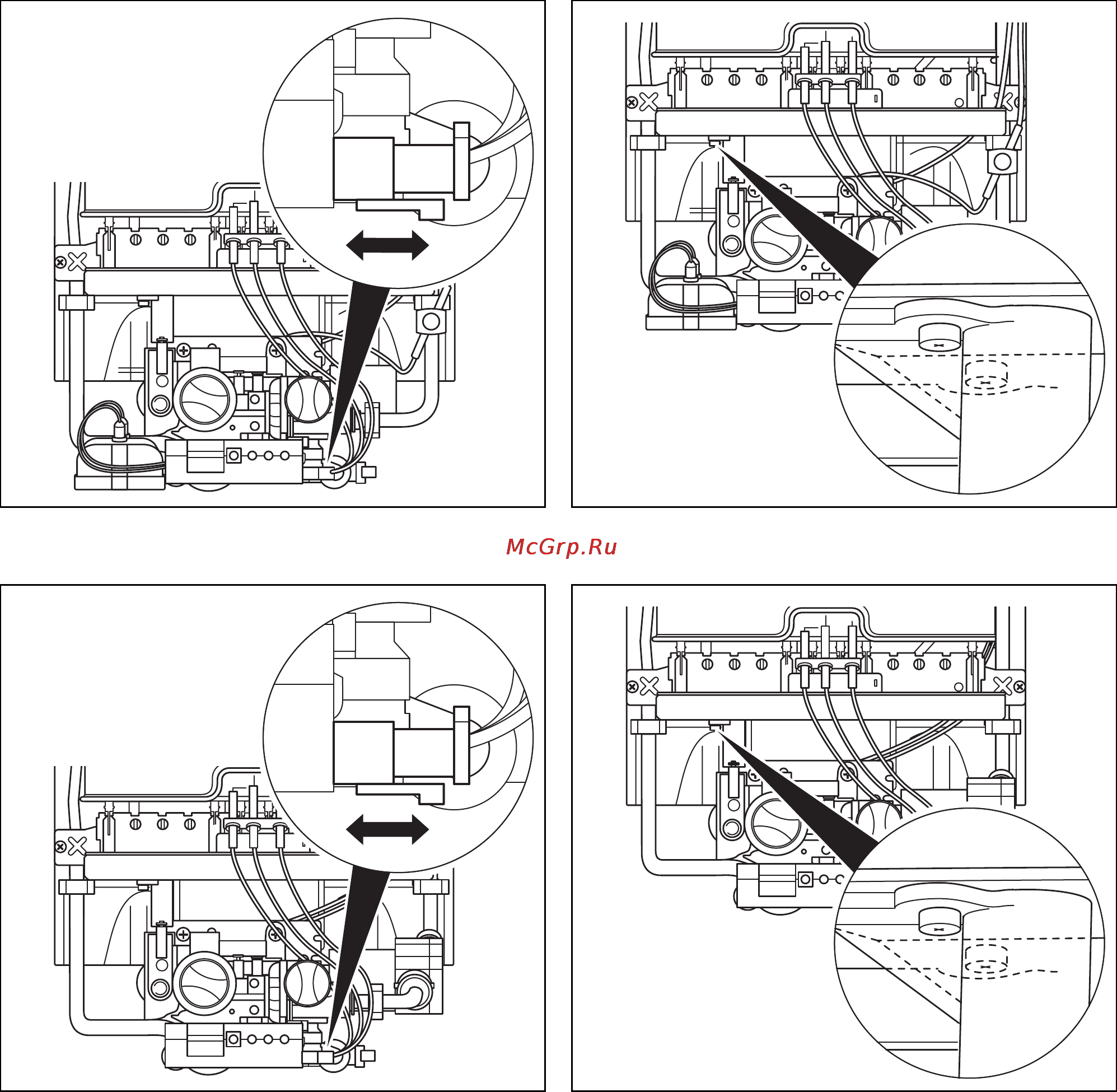

Рис. 7.1 Штекерный контакт электрода розжига, тип RXI
Рис. 7.2 Штекерный контакт электрода розжига, тип GRX
• Отсоедините штекерный контакт электрода розжига на
электронной плате.
Рис. 7.3 Крепление горелки на газовой арматуре, тип RXI
Рис. 7.4 Крепление горелки на газовой арматуре, тип GRX
• Вывинтите два шурупа, которыми горелка закреплена на
газовой арматуре.
• Слегка приподнимите горелку и вытащите ее на себя.
• Для демонтажа трубки с соплами вывинтите два шурупа.
7 Осмотры и техническое обслуживание
