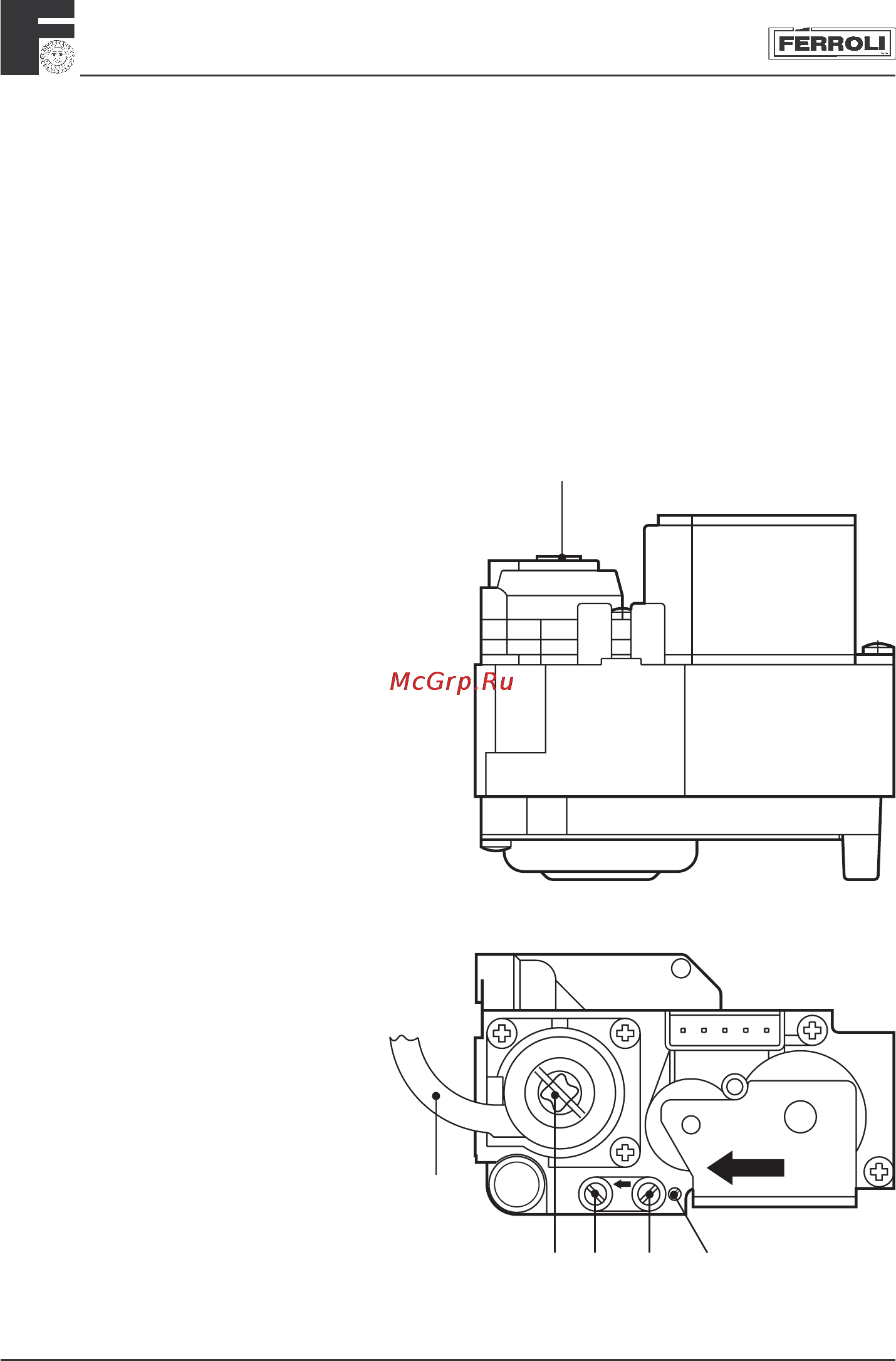

FEHHOLI DOMINA F 24 E 6 РЕГУЛИРОВАНИЕ 6 01 Регулирование давления и расхода основной горелки Этот котел работает по принципу модуляции пламени Система имеет два фиксированных значения давления минимальное и максимальное которые должны быть такими как указано в таблице для каждого вида газа ВНИМАНИЕ Регулировка минимального давления должна выполняться в первую очередь для обеспечения правильного розжига горелки После этого регулируется максимальное давление Любые изменения минимального давления влияют на максимальное значение давления Замечание Следующие операции ввиду их особой деликатности должны выполняться исключительно персоналом имеющим разрешение фирмы 6 02 Регулирование минимального и максимального давления с помощью газового клапана Honeywell V K4105G Подключить соответствующий манометр к штуцеру отбора давления В установленного после газового клапана Отсоединить компенсатор давления F Снять защитный колпачок С Настроить потенциометр РЗ на главной панели на минимальное значение против часовой стрелки Эксплуатировать котел в режиме отопления Отрегулировать минимальное давление поворачивая винт D по часовой стрелки до получения нужного значения Настроить потенциометр РЗ на главной панели на максимальное значение по часовой стрелке Отрегулировать максимальное давление поворачивая винт Е против часовой стрелки до получения нужного значения Подсоединить компенсатор давления F Установите защитный колпачок наместо С Рис 23 Описание А Штуцер отбора давления газа на входе В Штуцер отбора давления газа на выходе С Защитный колпачок Винт для регулировки минимального давления Е Винт для регулировки максимального давления Р Компенсатор давления 27 ЕВА
