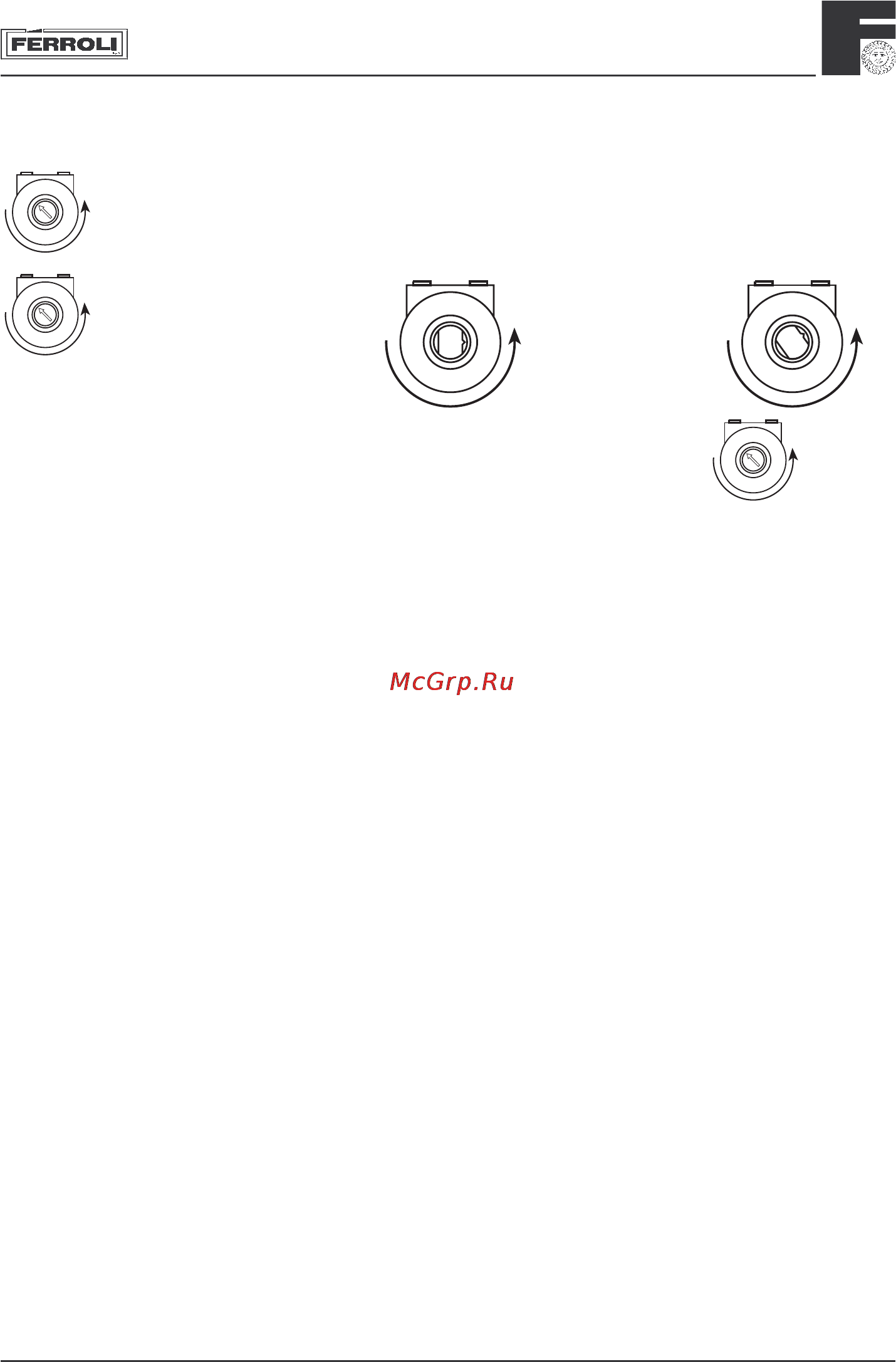

ЦРЕННО1Д ООМ1ЫАЕ24Е 6 03 Приборы регулирования на электронной плате О я Р5 О И Р4 Р1 Р2 Р3 Р4 Р5 Регулятор температуры в СО Регулятор температуры ГВС Регулятор подачи СО Регулятор давления газа при розжиге Заводская установка НЕ ИЗМЕНЯТЬ Рис 24 О рз 6 04 Регулирование максимальной мощности системы отопления рис 25 Это регулирование выполняется только на электронной плате регулировочным винтом РЗ начиная с температуры системы ниже максимума регулирующего термостата температура системы 50 60 С Подсоединить специальный манометр к штуцеру отбора давления расположенного перед газовым клапаном поверните винт регулирования температуры на максимальное значение затем установите необходимое значение давления согласно диаграммам рис 3 и 4 По завершении этой операции включите и выключите 2 3 раза котел с помощью термостатом При каждом запуске проверяйте что давление соответствует заданному значению и розжиг горелки происходит корректно При необходимости проведите дополнительное регулирование пока давление не стабилизируется на заданном значении При розжиге горелки для контроля установленного давления следует установить ручку регулировочного термостата на максимальное значение в противном случае возникают ошибки 6 05 Регулирование температуры системы отопления Регулирование температуры воды системы отопления производится путем поворота соответствующей ручки рис 22 дет 2 При повороте ручки по часовой температуре температура воды отопления возростает против часовой стрелки снижается Температура может варьироваться от минимального 35 С до максимального 85 С Рекомендуем не эксплуатировать котел при температуре ниже чем 45 6 06 Регулирование температуры помещения при установленном термостатате помещения Регулирование температуры помещения обеспечивается путем установки ручки термостата помещения на нужное значение Термостат автоматически управляет котлом временно отключая линию электропитания в зависимости от потребности помещения в тепле 6 07 Регулирование СИ отопления путем изменения подачи напора насоса Перепад температур 01 разница температуры воды системы отопления между подачей и обраткой системы должно быть ниже 20 С и регулируется путем изменения подачи напора циркуляционного насоса с помощью установленного на нем мультискоростного регулятора или переключателя Обратите внимание что при увеличении скорости циркуляционного насоса уменьшается 01 и наоборот 6 08 Регулирование давления системы Регулирование давления воды системы отопления показываемое манометром управления должна выполняться в соответствии с указаниями соответствующего параграфа Замечание заказчикам или газа во избежании ненужных затрат прежде чем обращаться проверить что остановка котла не вызвана отключением на щите в Службу техпомощи подачи электроэнергии 28
