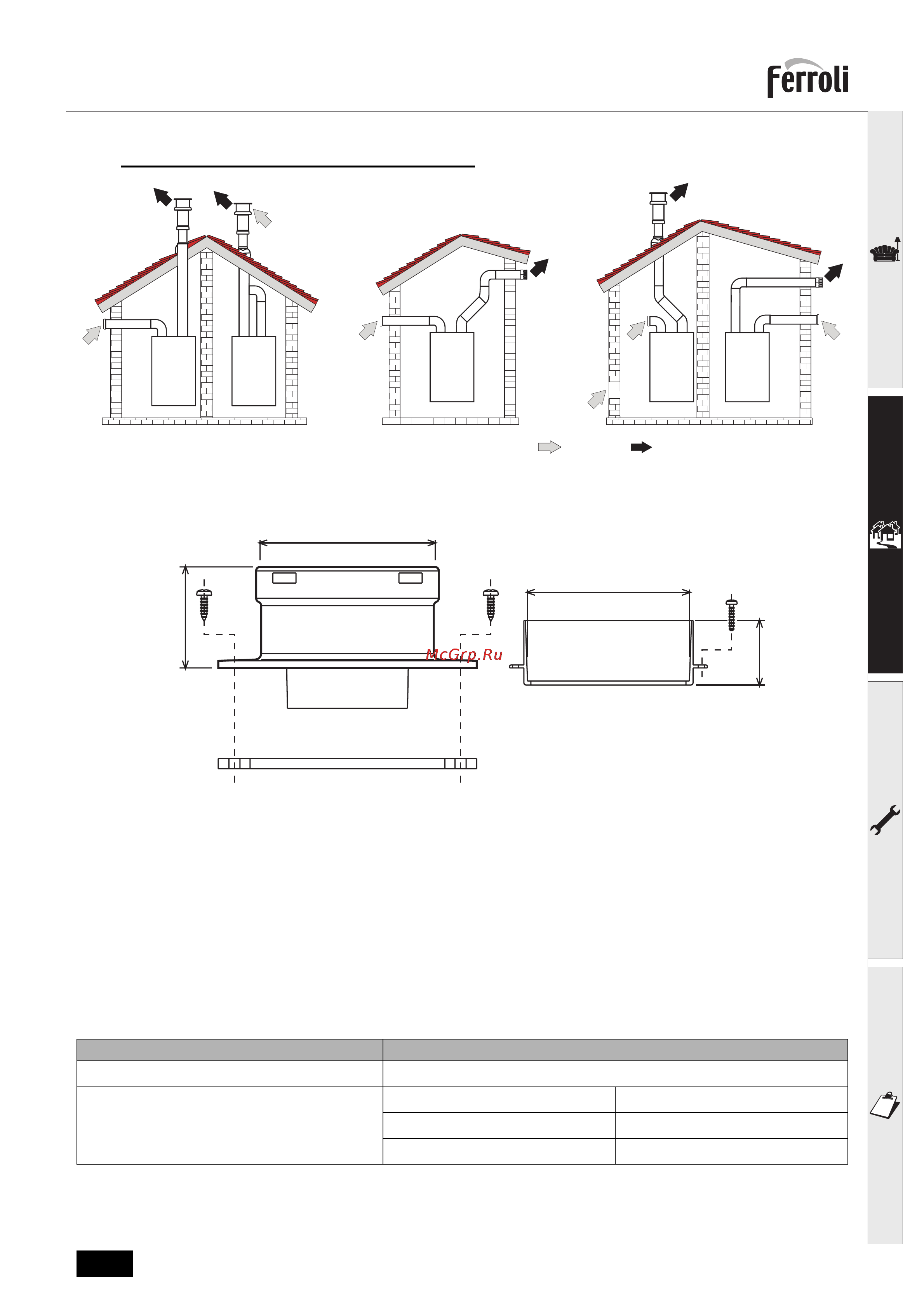

ГеггоИ ООМкесИ Е 24 Присоединение с помощью раздельных труб рис 18 Примеры подсоединения с помощью раздельных труб Е Воздух Продукты сгорания Для присоединения с помощью раздельных труб установите на агрегате следующий соединительный элемент рис 19 Соединительный элемент для раздельных труб Перед тем как приступать к выполнению монтажа проверьте правильность используемой диафрагмы и непревышение максимально допустимой длины используя для этого простой расчет 1 Окончательно определите схему прокладки раздельных воздуховодов включая аксессуары и оголовки 2 В соответствии с таблица 4 определите потери вмя эквивалентных метрах на каждом компоненте в зависимости от его расположения 3 Проверьте чтобы величина совокупной потери была меньше или равной максимально допустимой величине указанной в таблица 3 Таблица 3 Диафрагмы для раздельных воздуховодов Раздельные воздуховоды Максимально допустимая длина Используемая диафрагма ни 60 м экв 0 2 м экв диам 43 20 45 м экв диам 47 45 60 м экв Без диафрагмы сой 35401 110 10 2007 Яеу 00 95
