DOMItech F 24
101RU
cod. 3540L110 - 10/2007 (Rev. 00)
ɋɧɹɬɢɟ ɤɨɠɭɯɚ
ɑɬɨɛɵ ɫɧɹɬɶ ɤɨɠɭɯ ɤɨɬɥɚ:
1. Ɉɬɜɢɧɬɢɬɟ ɜɢɧɬɵ "A" (ɫɦ. ɪɢɫ. 23).
2. ɉɨɜɟɪɧɢɬɟ ɤɨɠɭɯ (ɫɦ. ɪɢɫ.23).
3. ɉɪɢɩɨɞɧɢɦɢɬɟ ɤɨɠɭɯ.
B
ɉɟɪɟɞ ɜɵɩɨɥɧɟɧɢɟɦ ɥɸɛɵɯ ɨɩɟɪɚɰɢɣ ɜɧɭɬɪɢ ɤɨɬɥɚ ɨɬɤɥɸɱɢɬɟ ɷɥɟɤɬɪɨɩɢɬɚɧɢɟ ɢ ɡɚɤɪɨɣɬɟ ɝɚɡɨɜɵɣ ɜɟɧɬɢɥɶ,
ɭɫɬɚɧɨɜɥɟɧɧɵɣ ɩɟɪɟɞ ɤɨɬɥɨɦ.

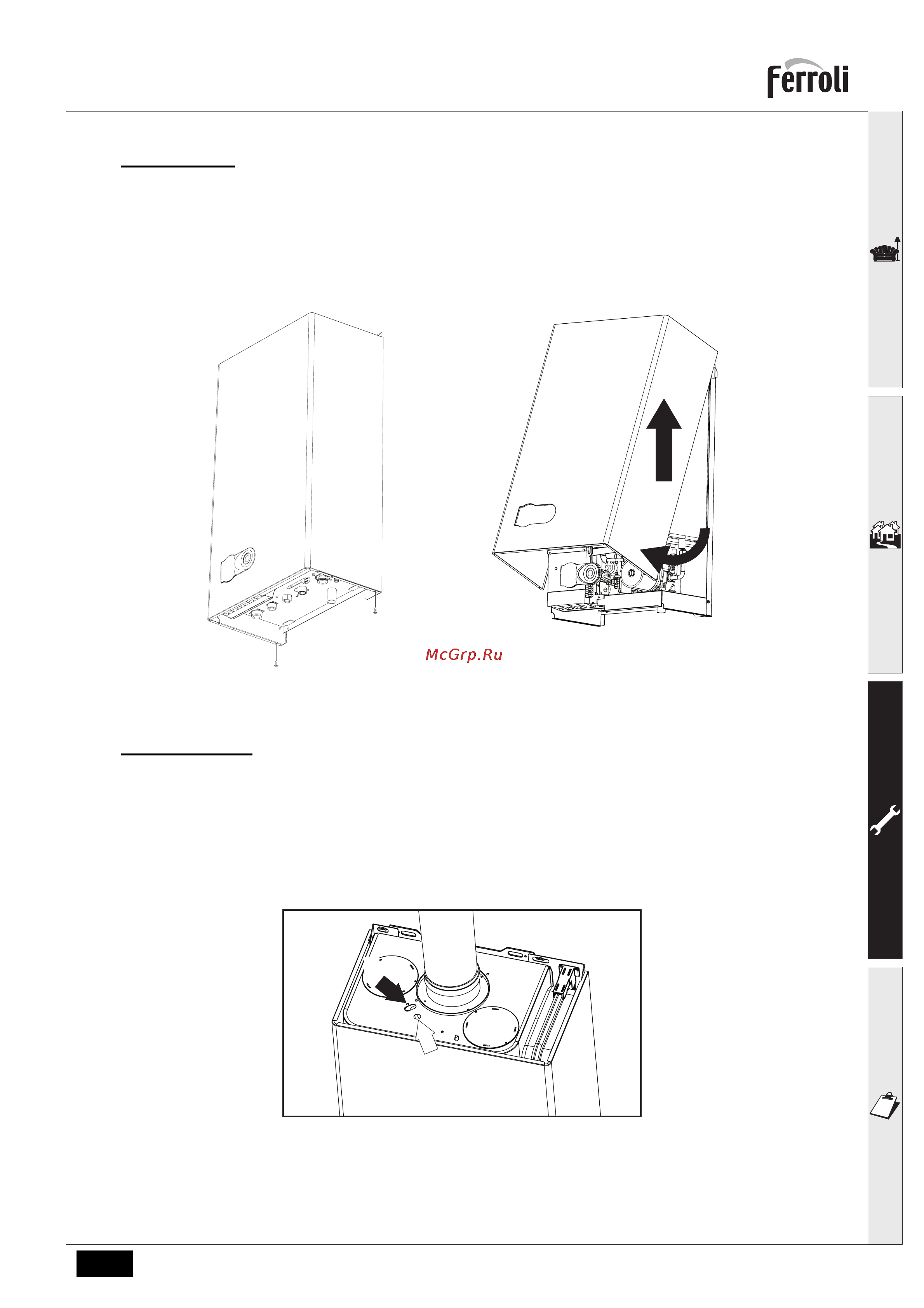

ɪɢɫ. 23 - ɋɧɹɬɢɟ ɤɨɠɭɯɚ
Ⱥɧɚɥɢɡ ɫɝɨɪɚɧɢɹ
ȼ ɜɟɪɯɧɟɣ ɱɚɫɬɢ ɤɨɬɥɚ ɩɪɟɞɭɫɦɨɬɪɟɧɵ ɞɜɟ ɤɨɧɬɪɨɥɶɧɵɟ ɬɨɱɤɢ, ɨɞɧɚ ɞɥɹ ɢɡɦɟɪɟɧɢɹ ɬɟɦɩɟɪɚɬɭɪɵ ɩɪɨɞɭɤɬɨɜ ɫɝɨɪɚɧɢɹ, ɞɪɭɝɚɹ
- ɞɥɹ ɢɡɦɟɪɟɧɢɹ ɬɟɦɩɟɪɚɬɭɪɵ ɜɨɡɞɭɯɚ. ɑɬɨɛɵ ɩɪɨɢɡɜɟɫɬɢ ɢɡɦɟɪɟɧɢɟ, ɧɟɨɛɯɨɞɢɦɨ ɜɵɩɨɥɧɢɬɶ ɫɥɟɞɭɸɳɢɟ ɨɩɟɪɚɰɢɢ:
1. ɋɧɢɦɢɬɟ ɡɚɝɥɭɲɤɭ ɤɨɧɬɪɨɥɶɧɵɯ ɬɨɱɟɤ ɞɥɹ ɢɡɦɟɪɟɧɢɹ ɩɚɪɚɦɟɬɪɨɜ ɜɨɡɞɭɯɚ/ɩɪɨɞɭɤɬɨɜ ɫɝɨɪɚɧɢɹ;
2. ȼɫɬɚɜɶɬɟ ɞɚɬɱɢɤɢ ɞɨ ɭɩɨɪɚ;
3. ɍɛɟɞɢɬɟɫɶ, ɱɬɨ ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɣ ɤɥɚɩɚɧ ɩɨɞɫɨɟɞɢɧɟɧ ɤ ɫɥɢɜɧɨɣ ɜɨɪɨɧɤɟ;
4. Ⱥɤɬɢɜɢɪɭɣɬɟ
ɪɟɠɢɦ TEST;
5. ɉɨɞɨɠɞɢɬɟ 10 ɦɢɧɭɬ ɞɥɹ ɫɬɚɛɢɥɢɡɚɰɢɢ ɤɨɬɥɚ;
6. ȼɵɩɨɥɧɢɬɟ ɢɡɦɟɪɟɧɢɟ.
ɪɢɫ. 24 - Ⱥɧɚɥɢɡ ɩɪɨɞɭɤɬɨɜ ɫɝɨɪɚɧɢɹ
1 = ɉɪɨɞɭɤɬɵ ɫɝɨɪɚɧɢɹ
2 = ȼɨɡɞɭɯ
A
A
1
3
2
1
2
