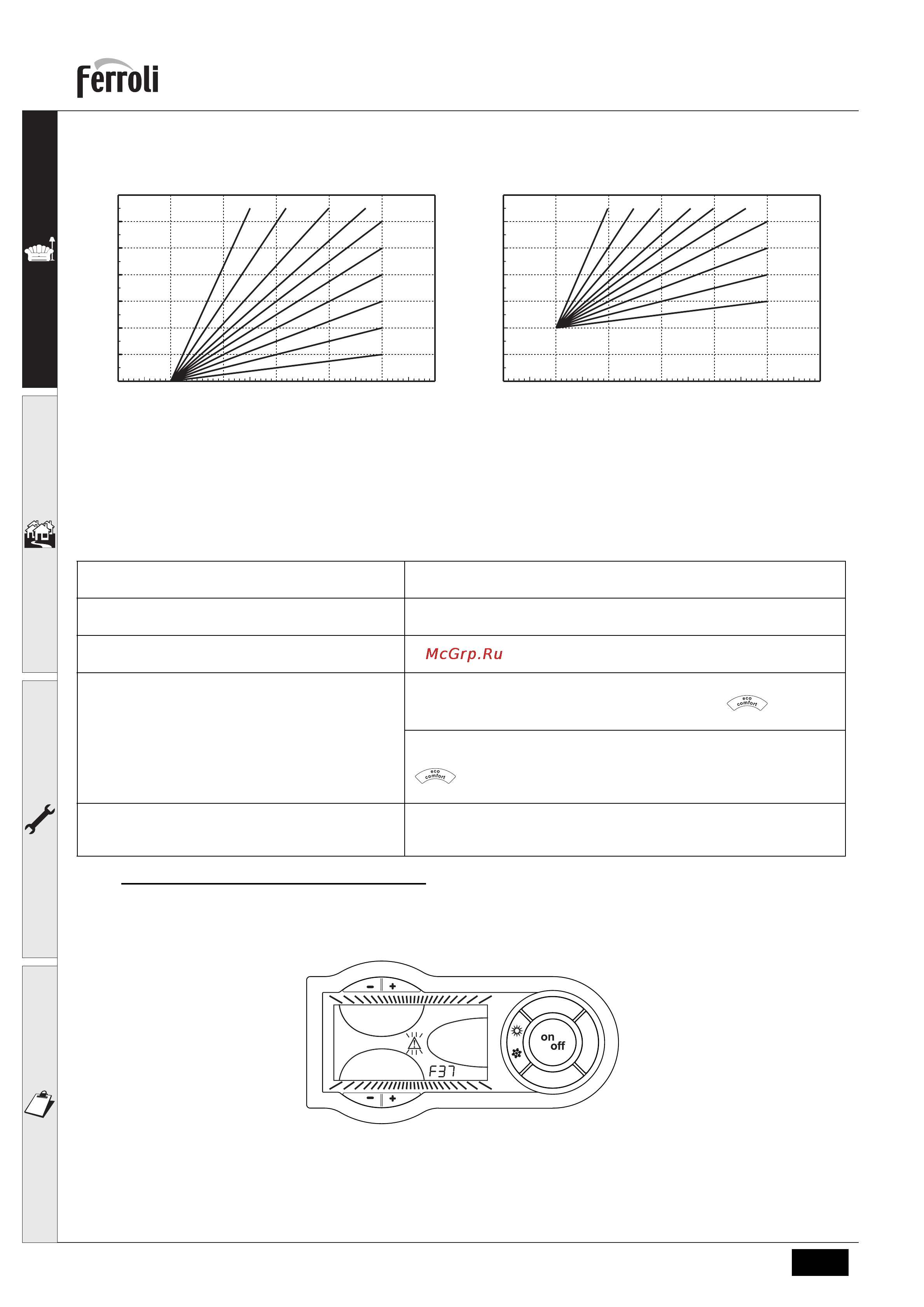

ferroli DIVAtop F 24 рис 15 Пример параллельного смещения компенсационных характеристик в случае подключения к котлу Пульта ДУ с таймером опция вышеописанные регулировки должны выполняться в соответствии с таблица 1 Кроме того на дисплей панели управления поз 5 рис 1 выводится текущая внешняя температура замеряемая устройством ДУ Таблица 1 Регулировка температуры воды в системе отопления Регулировку можно осуществлять как через меню Пульта ДУ с таймером так и с панели управления котла Регулировка температуры в системе горячего водоснабжения ГВС Регулировку можно осуществлять как через меню Пульта ДУ с таймером так и с панели управления котла Переключение режимов Лето 3има Режим Лето обладает приоритетом над командой на включение отопления которая может поступить от Пульта ДУ с таймером Выбор режимов ЕСО СОМЕОИТ При отключении режима ГВС с пульта ДУ котел устанавливается в режим Экономный ECO В этих условиях клавиша рис 1 на панели котла отключена п з 7 При включении режима ГВС с Пульта ДУ с таймером котел устанавливается в режим COMFORT В этом случае с помощью кнопки поз 7 рис 1 расположенной на панели котла можно выбрать один из двух режимов Плавающая температура Как Пульт ДУ с таймером так и электронный блок котла осуществляют управление котлом в режиме плавающей температуры из двух устройств приоритет имеет электронный блок котла Регулировка давления воды в системе Давление заполнения при холодной системе контролируемое по показаниям водомера на котле должно быть примерно равным 1 0 бар Если во время работы давление воды в системе упало до величины ниже минимально допустимой будет активирована ошибка Е37 рис 16 рис 16 Недостаточное давление в системе 98 RU
