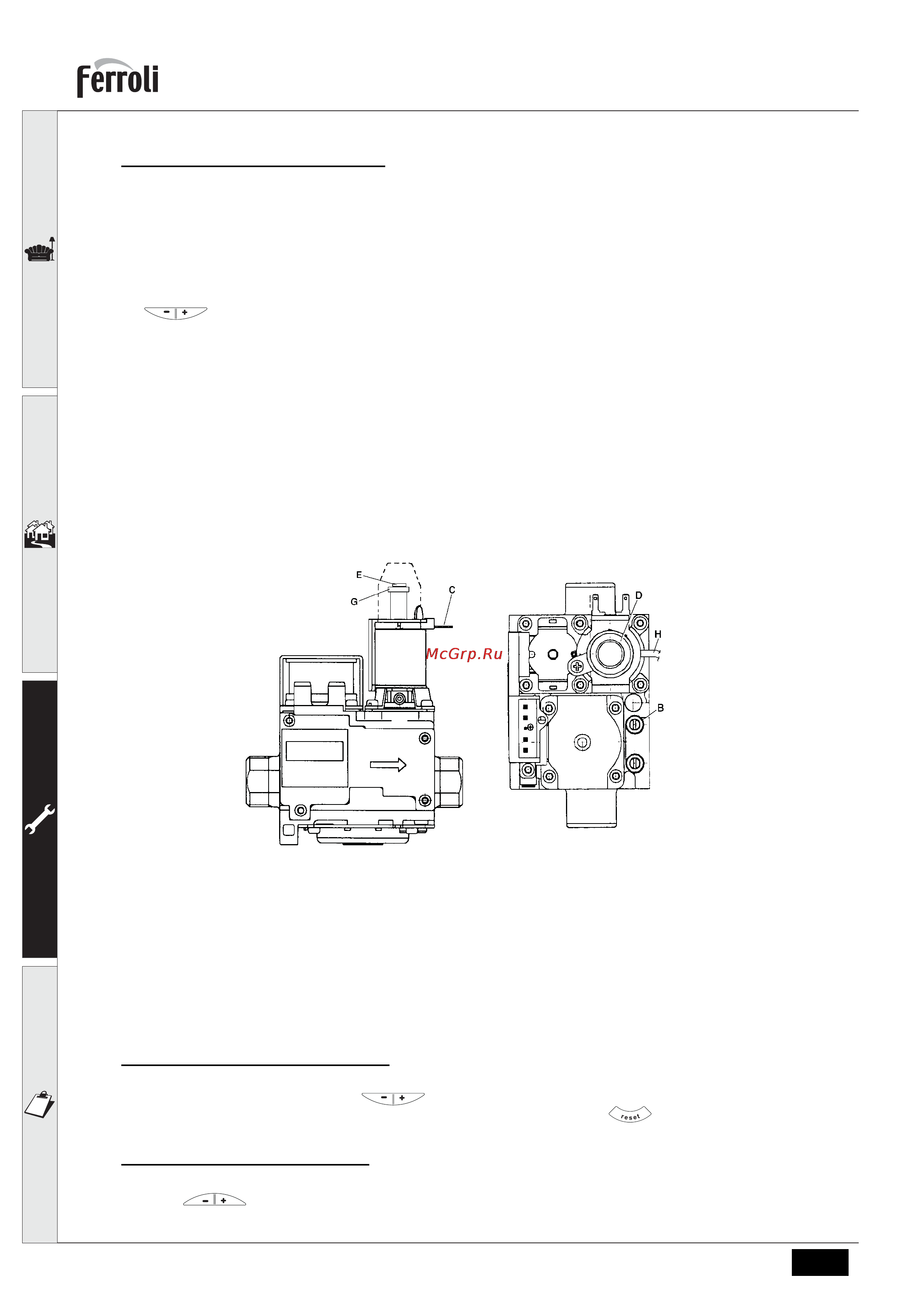

ferroli DIVAtop F 24 Регулировка давления на горелке В настоящем агрегате работающем на принципе модуляции пламени используются две постоянные величины давления минимальная и максимальная которые должны соответствовать значениям приведенным в таблице технических данных для используемого типа газа Подключите надлежащий манометр к контрольной точке измерения давления В расположенной после газового клапана Отсоедините трубку компенсации давления Н Снимите защитный колпачок D Для перевода котла в режим TEST одновременно нажмите кнопки установки температуры в системе отопления поз 3 и 4 рис 1 и держите их нажатыми в течение 5 секунд Выставьте мощность отопления на 100 Отрегулируйте максимальное давление с помощью регулировочного винта G поворачивая его по часовой стрелке для увеличения и против часовой стрелки для понижения Отсоедините одно из быстроразъемных соединений кабеля С на газовом клапане Отрегулируйте минимальное давление с помощью регулировочного винта Е поворачивая его по часовой стрелке для уменьшения и против часовой стрелки для увеличения Снова присоедините быстроразъемное соединение к регулятору Modureg на газовом клапане Убедитесь что максимальное давление не изменилось Снова подсоедините трубку компенсации давления Н Установите на место защитный колпачок D Для выхода из режима TEST повторите такую же операцию которая была произведена при его задании или подождите 15 минут Выполнив контроль давления или его регулировку обязательно краской или специально предусмотренной для этой цели печатью запломбируйте регулировочный винт рис 27 Газовый клапан В Контрольная точка измерения давления расположенная после газового клапана Е Регулировка минимального давления Н Трубка компенсации С Кабель Мобигед С Регулировка максимального давления О Защитный колпачок Регулировка мощности отопления Для регулировки мощности отопления установите котел в режим TEST см sez 3 1 Нажимайте кнопки задания температуры воды подаваемой в систему отопления поз 3 и 4 рис 1 для соответственного увеличения или уменьшения мощности минимальная 00 максимальная 100 Если нажать кнопку RESETв течение 5 секунд после этого максимальная мощность станет равна только что заданной Выйдите из режима TEST см sez 3 1 Регулировка мощности розжига Для регулировки мощности розжига установите котел в режим TEST см sez 3 1 Нажимайте кнопки задания температуры воды ГВС поз 1 и 2 рис 1 для соответственного увеличения или уменьшения мощности минимальная 00 108 RU
