2.3 Гидравлические соединения
Расчет требуемой тепловой мощности котла производится предварительно, исходя из потребности здания в тепле,
рассчитываемой по действующим нормам. Для обеспечения хорошего функционирования и продолжительного
срока службы котла гидравлическая система должна иметь соответствующие размеры и включать в себя
принадлежности, необходимые для правильной работы и бесперебойного тока воды.
В случаях, когда подающий и обратный трубопроводы системы отопления проложены таким образом,
что в некоторых местах могут образоваться воздушные мешки, целесообразно установить в этих местах
воздуховыпускные краны. Кроме того, в самой нижней точке системы следует установить сливной вентиль,
обеспечивающий полный слив воды из нее.
Если котел установлен ниже уровня системы, рекомендуется установить запорный вентиль для предотвращения
естественной циркуляции воды в системе.
Рекомендуется, чтобы разность температур воды в подающем и обратном коллекторах не превышала 20 °C.
Не используйте трубы гидравлической системы для заземления электрических устройств.
Перед монтажом тщательно промойте все трубы системы для удаления остатков или грязи, могущих помешать
правильной работе агрегата.

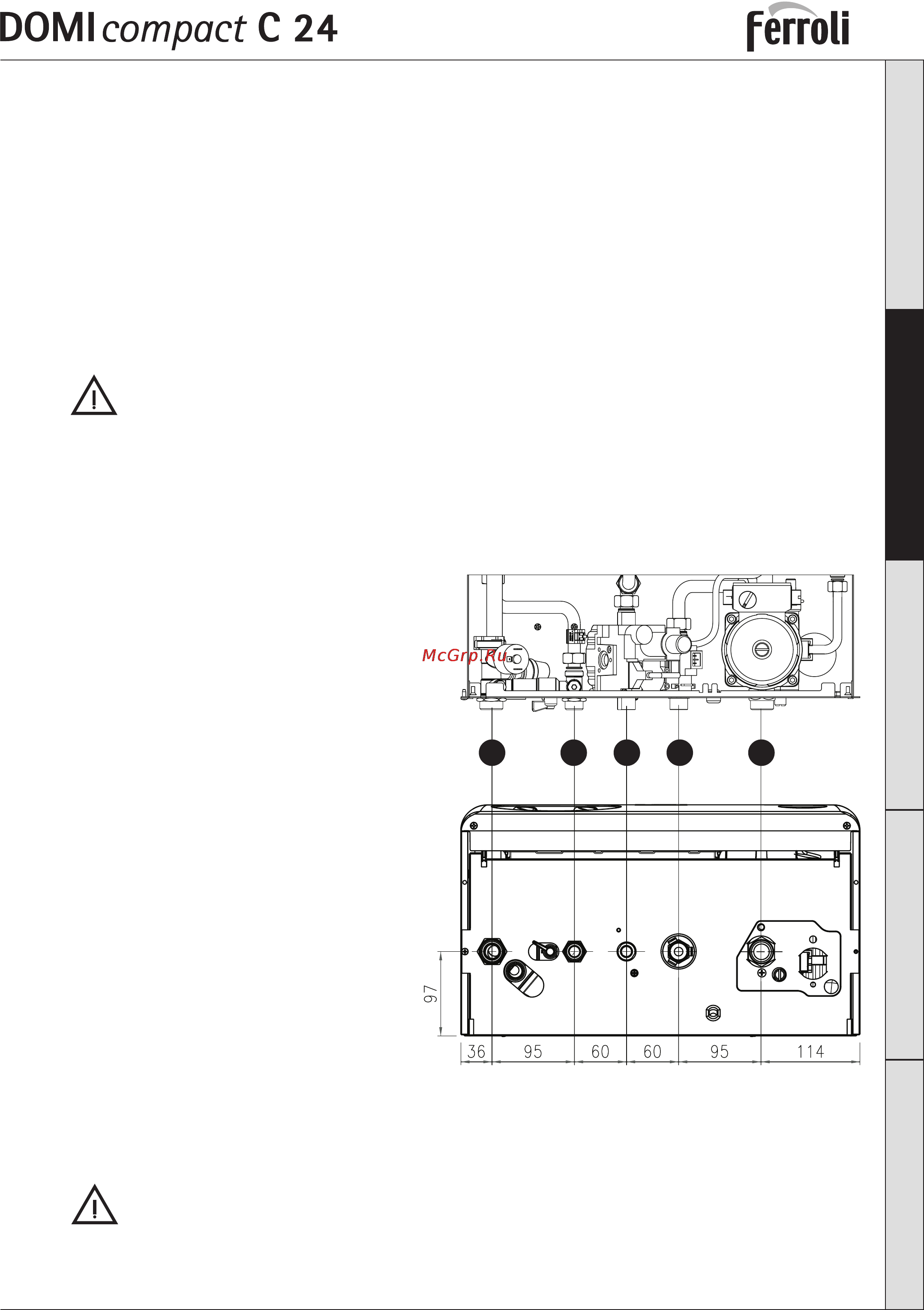

Выполните подключения к соответствующим точкам подсоединения, как показано на рис. 5.
1 Подача воды в систему отопления диам.
3/4”
2 Выход воды для ГВС диам. 1/2”
3 Подача газа 1/2”
4 Вход холодной воды для ГВС диам. 1/2”
5 Возврат из системы отопления 3/4”
Между котлом и системой отопления рекомендуется установить отсечные клапаны, позволяющие изолировать
котел от системы в случае необходимости.
Сливное отверстие предохранительного клапана должно быть соединено с воронкой или с канализацией
во избежание попадания воды на пол в случае срабатывании клапана при превышении давления в
отопительной системе. В противном случае изготовитель котла не несет никакой ответственности за
затопление помещения при срабатывании предохранительного клапана.
Соединения следует выполнять так, чтобы трубы, находящиеся внутри котла, не подвергались механическим
нагрузкам.
рис. 5
