48
ENGLISH
РУССКИЙ
ESKYSLOVENSKYMAGYAR

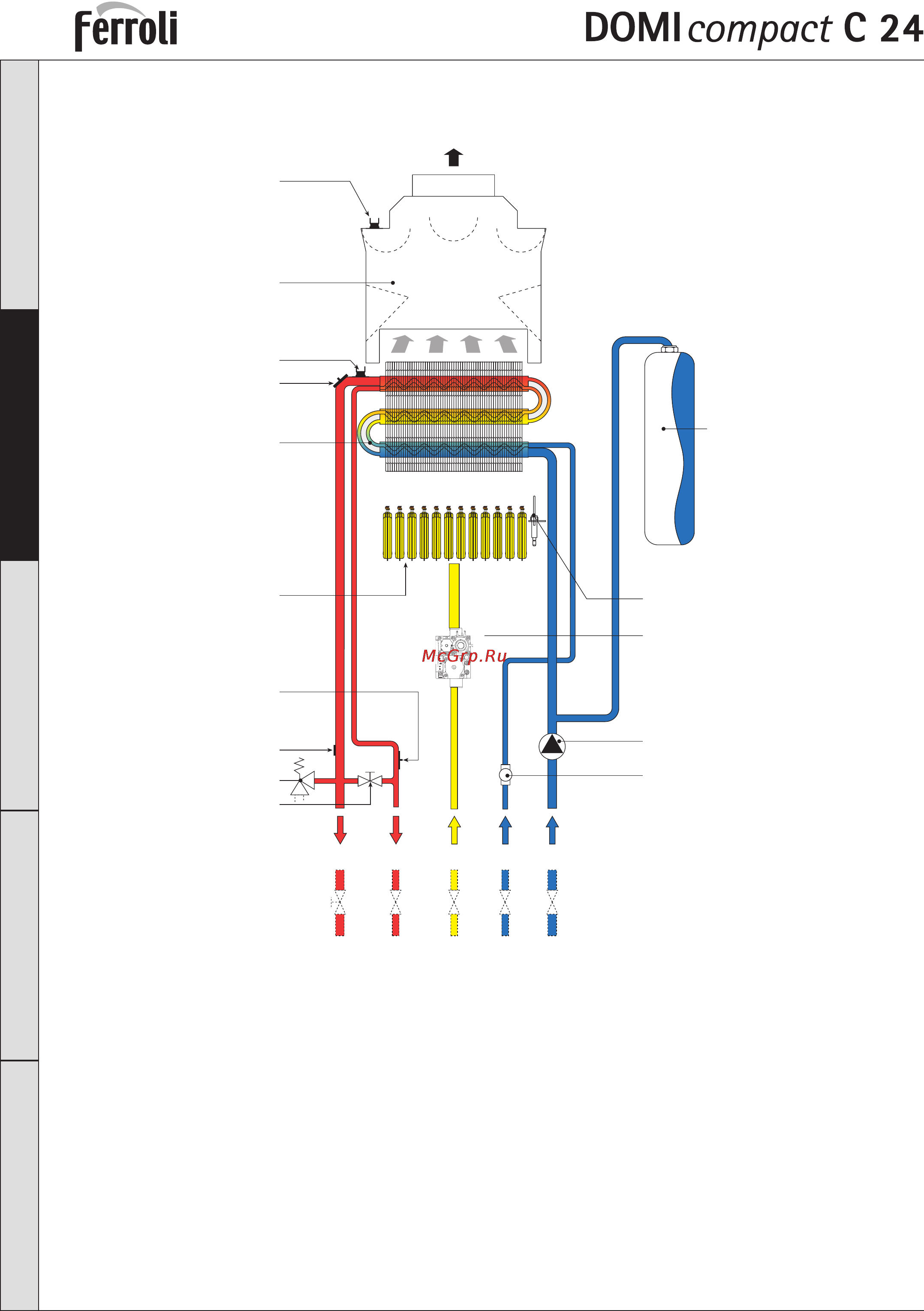

4.3 Гидравлическая схема
рис. 12
Обозначения
7 Подвод газа
8
Выход воды ГВС
9
Подвод холодной хозяйственной воды
10
Подача воды в систему отопления
11
Возврат из системы отопления
14
Предохранительный клапан
20
Блок горелок
27
Теплообменник
32
Циркуляционный насос системы отопления
34
Датчик температуры воды системы
отопления
38
Реле расхода
42
Датчик температуры воды системы
горячего водоснабжения
44
Газовый клапан
49
Предохранительный термостат
56
Расширительный бак
74
Кран для заливки воды в систему
78
Прерыватель тяги
81 Поджигающий/следящий электрод
114 Реле давления воды
126 Tермостат температуры продуктов
сгорания
1110 7
8
9
78
56
81
44
32
49
20
27
74
14
114
136
42
34
126
