Ferroli NEW ELITE F24 [10/38] New elite f 24 e
![Ferroli NEW ELITE F24 [10/38] New elite f 24 e](/views2/1072357/page10/bga.png)
10

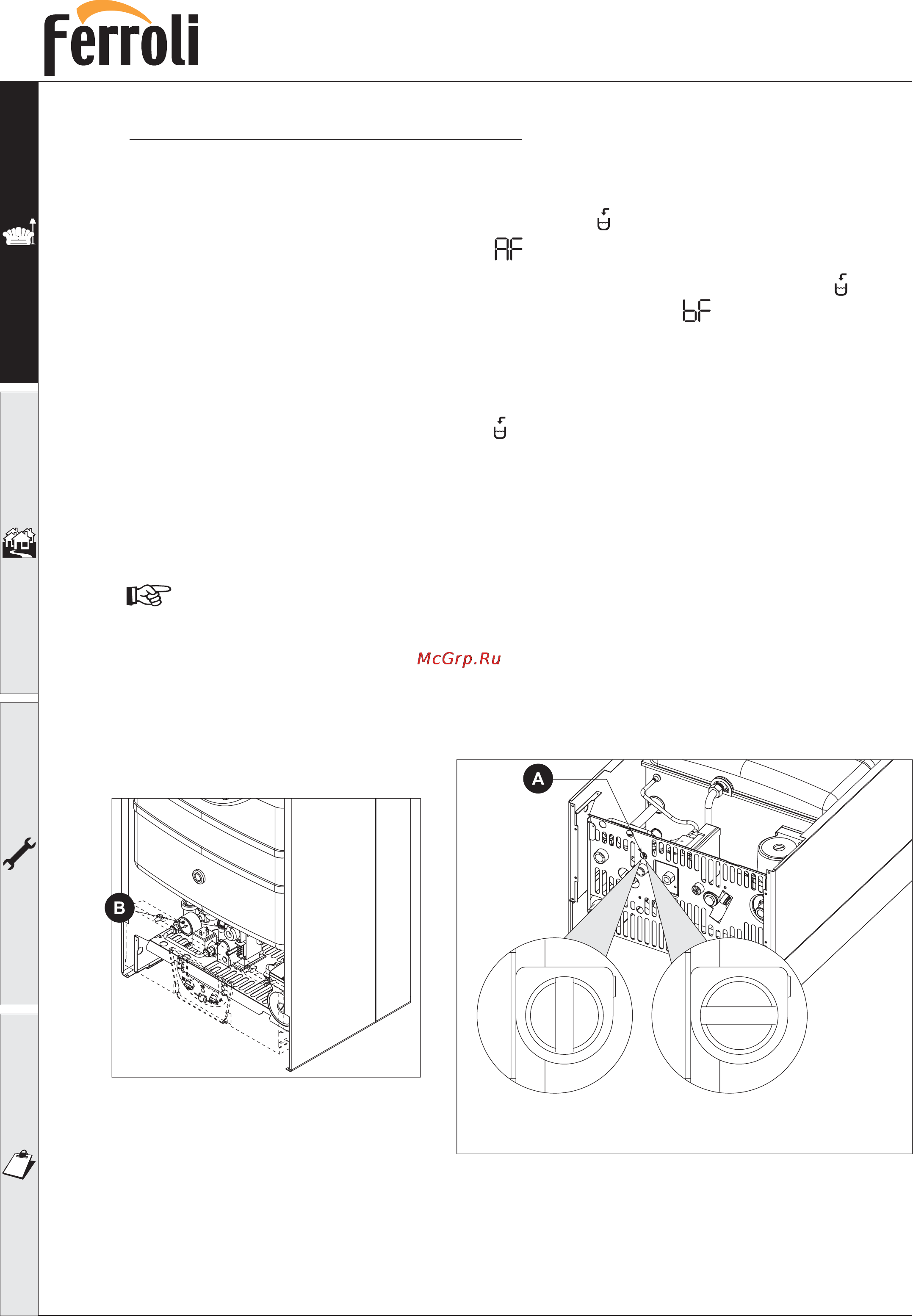

Рис. 3
C
C
A
C
C
A
Закрыто Открыто
Регулирование давления воды в системе отопления
Котел позволяет обеспечивать автоматическую или полуавтоматическую подпитку водой системы
отопления. Агрегат поставляется от изготовителя с установленным полуавтоматическим режимом
подпитки, который может быть заменен на автоматический при установке. Для изменения режима
подпитки достаточно нажать клавишу "подпитка водой" 2 (
- рис. 1) и удерживать ее в течение
5 секунд до появления на дисплее надписи
Для переключения на полуавтоматический режим подпитки нажать еще раз клавишу (
и удерживать ее примерно 5 сек. до появления на дисплее надписи
В автоматическом режиме котел обеспечивает автоматическую подпитку водой систему при умень-
шении давления ниже значения 0,4бар и прекращает подачу воды при достижении давления 1,0бар.
В полуавтоматическом режиме при падении давления воды в системе ниже расчетных показателей
на дисплей выводится код неполадки "F37" и начинает мигать надпись "bar". В этом случае пользовател
ю
необходимо нажать и отпустить клавишу (
Если в течение 4 минут после начала подпитки водой системы (как в автоматическом, так и в
полуавтоматическом режиме) давление воды не достигает показателя 1,0 Бар, работа котла
прекращается, и на дисплее появляется код неисправности "F23" (смотри таблицу кодов
неисправностей и путей их устранения).
Если возникает необходимость произвести подпитку водой системы в момент, когда
электропитание котла
отключено, можно произвести подпитку водой вручную с
использованием отвертки. Для этого необходимо повернуть винт залива воды в систему "А"
в положение, показанное на рис. 3, до достижения показателя давле-ния 1,0 Бар, значение
которого можно определить по манометру "В", расположенному внутри котла.
Рекомендуется производить первый цикл подпитки водой систему вручную в соответствии
с изложенными
выше рекомендациями.
è
NEW ELITE F 24 E
(автоматический режим).
- рис. 1)
(полуавтоматический режим).
- рис. 1). Котел обеспечит подпитку водой систему до
достижения показателя давления 1,0 Бар.
