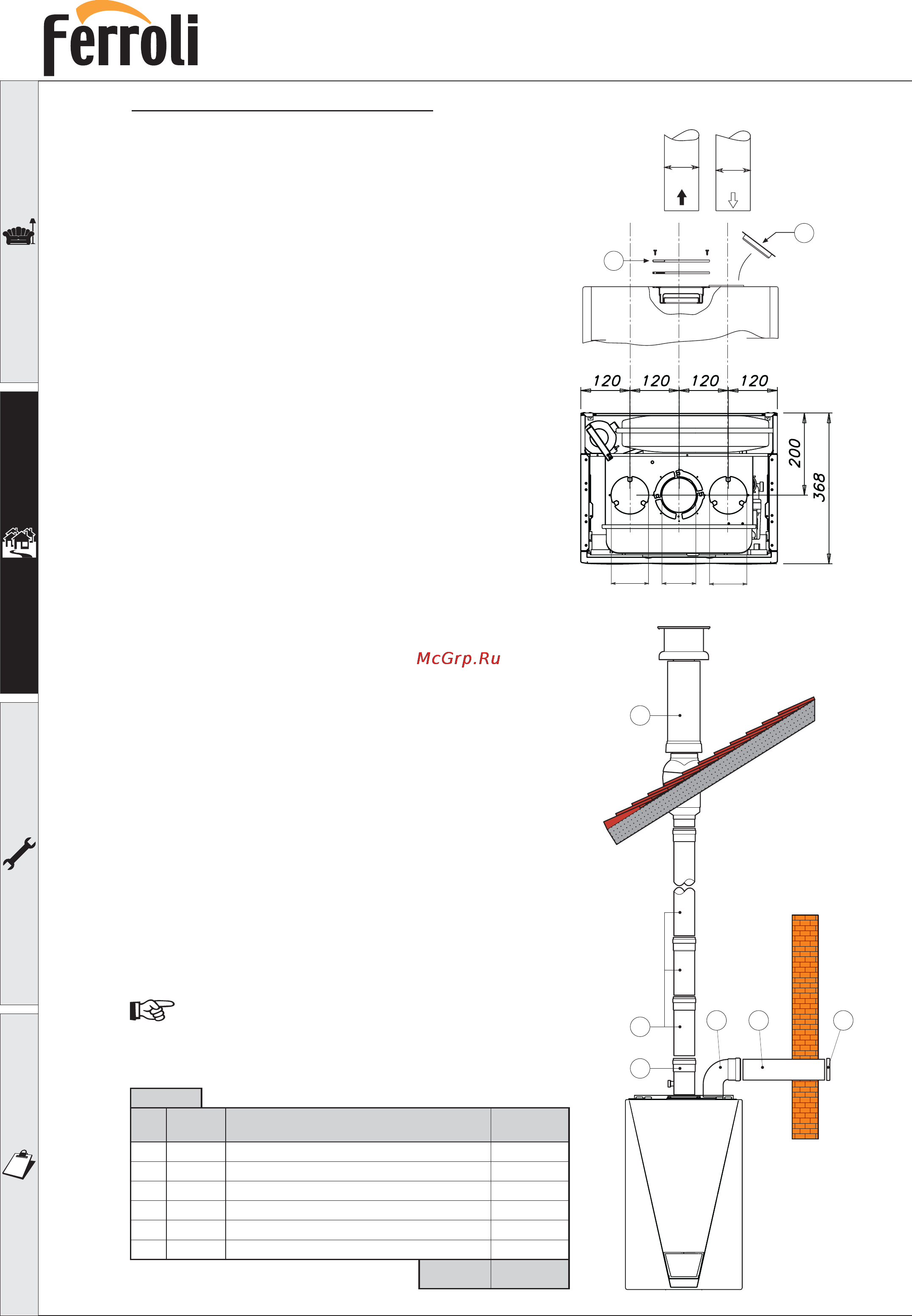

NEW ELITE F 24 Е
22
Поз.
1
2
3
4
5
6
N° детал.
1
1
1
1
36
1
Колено для притока воздуха Ø80 мм
Труба гориз. для притока воздуха Ø80 мм
Наконечник ветрозащитный
Насадка с раструбом для сбора конденсата
Труба вертикальная дымохода Ø80 мм
Дымоход + соединительный элемент
Описание компонентов
Эквивалент-
ные потери
1,5 м
1,0 м
2,0 м
3,0 м
36,0 м
4,0 м
47,5 м
Итого:
Tаблица 7
Рис. 14
Рис. 15
Подсоединение с помощью отдельных труб
Агрегат может быть подсоединен к системе от-
дельных воздуховодов (для притока воздуха/
удаления продуктов сгорания), выведенных на
стену или на потолок, как показано рядом на
рис. 14, 15. Отдельно можно заказать многочис-
ленные аксессуары, удовлетворяющие различ-
ным требованиям установки. Наиболее часто
используемые компоненты перечислены в
таблицах 8,9,10,11. См. каталог аксессуаров для
удаления продуктов сгорания или
прайс-лист
на принадлежности.
Для проверки того, не будет ли превышена
максимально допустимая длина дымоходов,
перед выполнением монтажа необходимо
выполнить простой расчет:
1. Для каждого компонента в таблицах 7,8,9,10
указаны потери напора в "эквивалентных
метрах для воздуха", зависящие от положения
этого компонента (в линии притока воздуха
или удаления продуктов сгорания, вертикаль-
ного или горизонтального). Эти потери назы-
ваются "эквивалентные метры для воздуха",
так как приводятся к потерям на одном
погонном метре воздуховода притока воздуха
(принятым
за 1). Например, одно колено с углом
90° диаметром 80, установленное в линии удале-
ния продуктов сгорания, имеет потери в 2,5
эквивалентных метра для воздуха, то есть равные
потерям на 2,5 погонных метрах воздуховода для
притока воздуха.
2. Окончательно определив схему прокладки отдельных
воздуховодов, суммируйте потери в эквивалентных
метрах всех отдельных компонентов и аксессуаров
системы с учетом их
положения.
3. Проверьте, чтобы полная величина потерь
была меньше или равной 48 эквивалентным
метрам, т. е. максимальной величине,
допустимой для данной модели котла.
Если получится, что длина выбранной системы
воздуховодов превысит максимально допустимую
величину, рекомендуется проложить на некоторых
участках трубы большего диаметра.
2
Ø80
Воздух
Ø80
Газы
Извлечь
заглушку
Вставить
фланец
KWMA38U
1
84
80
80
1 2 3
4
5
6
