Комнатный термостат температуры воздуха в помещении
ВНИМАНИЕ: КОМНАТНЫЙ ТЕРМОСТАТ ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ
ДОЛЖЕН ИМЕТЬ "ЧИСТЫЕ" КОНТАКТЫ. ПРИ ПОДАЧЕ 230 В НА КЛЕММЫ КОМНАТ-
НОГО ТЕРМОСТАТА ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ ЭЛЕКТРОННЫЙ БЛОК
ПОЛУЧИТ НЕПОПРАВИМЫЕ ПОВРЕЖДЕНИЯ.
При подключении термостата с ежедневной или еженедельной программой или таймера
не используйте для питания таких устройств их собственные контактные группы. Питание
на них должно подаваться
непосредственно от платы или от батареек в зависимости от
типа устройств.
2.5 Электрические подключения
Подключение к сети электропитания
Котел подключается к однофазной электрической сети 230 В / 50 Гц.
Электрическая безопасность аппарата обеспечивается только при его правильном подклю-
чении к контуру заземления, отвечающему требованиям действующих норм техники безо-
пасности. Эффективность контура заземления и его соответствие нормам должны быть
проверены квалифицированным персоналом. Изготовитель не несет никакой ответствен-
ности за ущерб, который может быть
причинен отсутствием заземления агрегата.
Удостоверьтесь также, что Ваша система электропитания соответствует максимальной
потребляемой мощности котла, указанной на табличке номинальных данных, а также,
что сечение проводов Вашей системы соответствует потребляемой мощности котла.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым
шнуром типа "Y" без вилки. Подключение к сети должно
быть постоянным, причем между
местом подключения к сети и котлом следует установить двухполюсный размыкатель с расстоя-
нием между разомкнутыми контактами не менее 3 мм, а также предохранители макс. номиналом
ЗА. При подключении к сети важное значение имеет соблюдение полярности (фаза: коричневый
провод / нейтраль: синий провод / земля: желто-зеленый провод). При монтаже или замене
сетевого
шнура провод заземления должен быть выполнен на 2 см длиннее остальных.
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае поврежде-
ния сетевого шнура выключите агрегат; обращайтесь для его замены исключительно
к квалифицированным специалистам. В случае замены сетевого шнура используйте
исключительно кабель типа "HAR H05 W-F" 3x0,75 мм с максимальным внешним
диаметром 8 мм.
2
Доступ к блоку разъемов

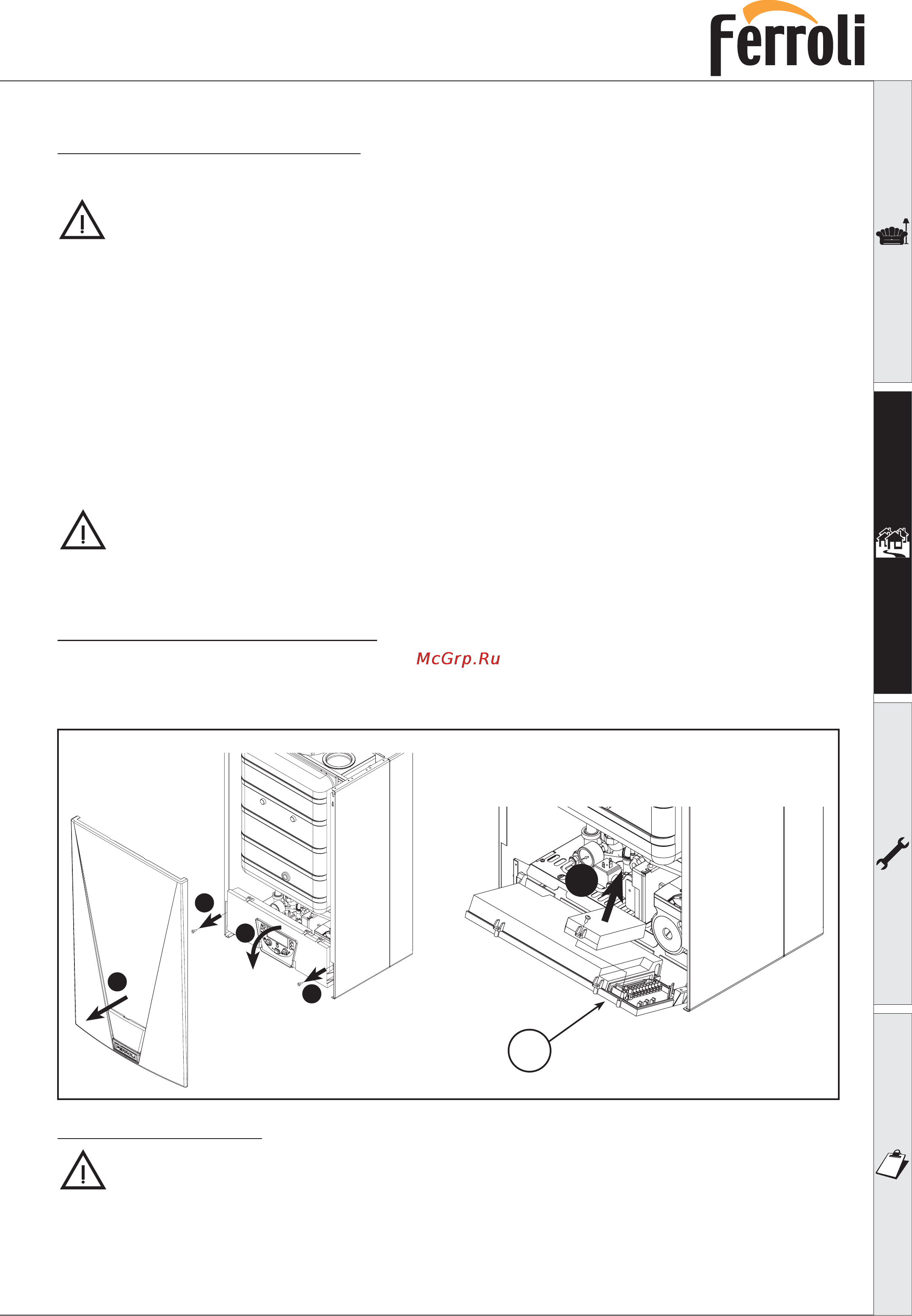

Для доступа к блоку разъемов для подключения электропроводки выполнить операции,
как показано на рис. 9. Расположение разъемов для различных соединений указано в
электрической схеме, помещенной в главе "Технические характеристики".
è
A
Рис. 9
1
2
2
3
4
