19
ECONCEPT 35C
* = от 10 до 60 мм
* = от 10 до 60 мм
Колено 60/100

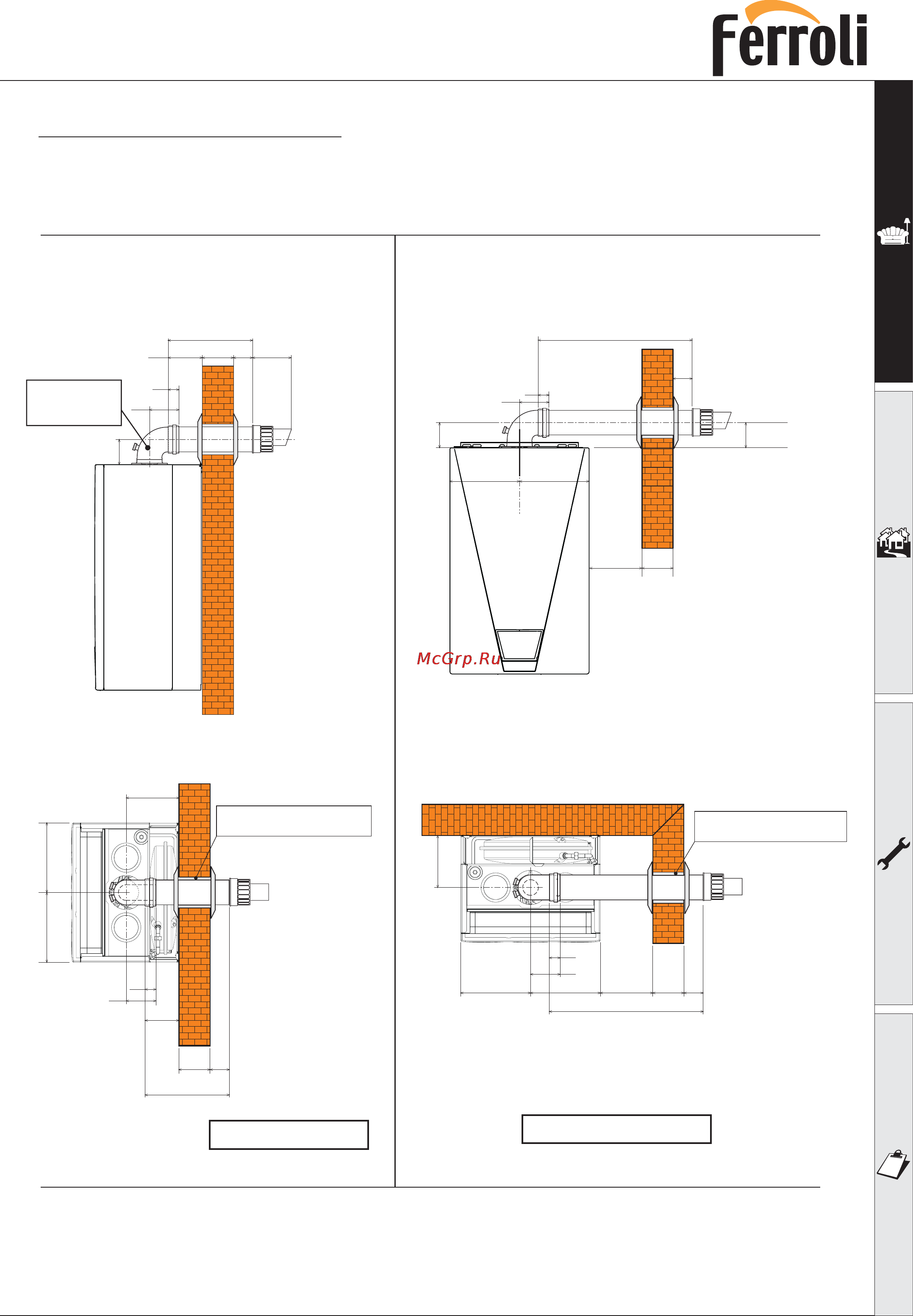

Подсоединение с помощью коаксиальных труб
Агрегат может быть подсоединен к коаксиальному воздуховоду (для воздуха/продуктов сгорания),
выведенному на стену или на потолок, как показано на последующих рисунках. Отдельно можно
заказать многочисленные аксессуары, удовлетворяющие различным требованиям установки.
См. каталог аксессуаров для удаления продуктов сгорания или прайс-лист.
Вид сбоку
Вид сверху
Рис. 11a
Подвод сбоку
Рис. 11б
Вид спереди
Вид сверху
P = S + 165 мм
Подвод с задней стороны
L = S + D + 225 мм
Просверлить отверстие в
стене диам. на 10...20 мм
больше диам. трубы
50*11 5
95
80
30
P
125
S
1KWMA68W
240 240
50*
30
95
80
80
L
DS
S 50*
P
11 5
30
95
240240
180
Просверлить отверстие в
стене диам. на 10...20 мм
больше диам. трубы
DS50*
L
30
95
240 240
180
