Ferroli ECONCEPT 35C [30/35] Характеристики и технические данные
![Ferroli ECONCEPT 35C [30/35] Характеристики и технические данные](/views2/1072379/page30/bg1e.png)
30
ECONCEPT 35C
4 ХАРАКТЕРИСТИКИ И
ТЕХНИЧЕСКИЕ ДАННЫЕ

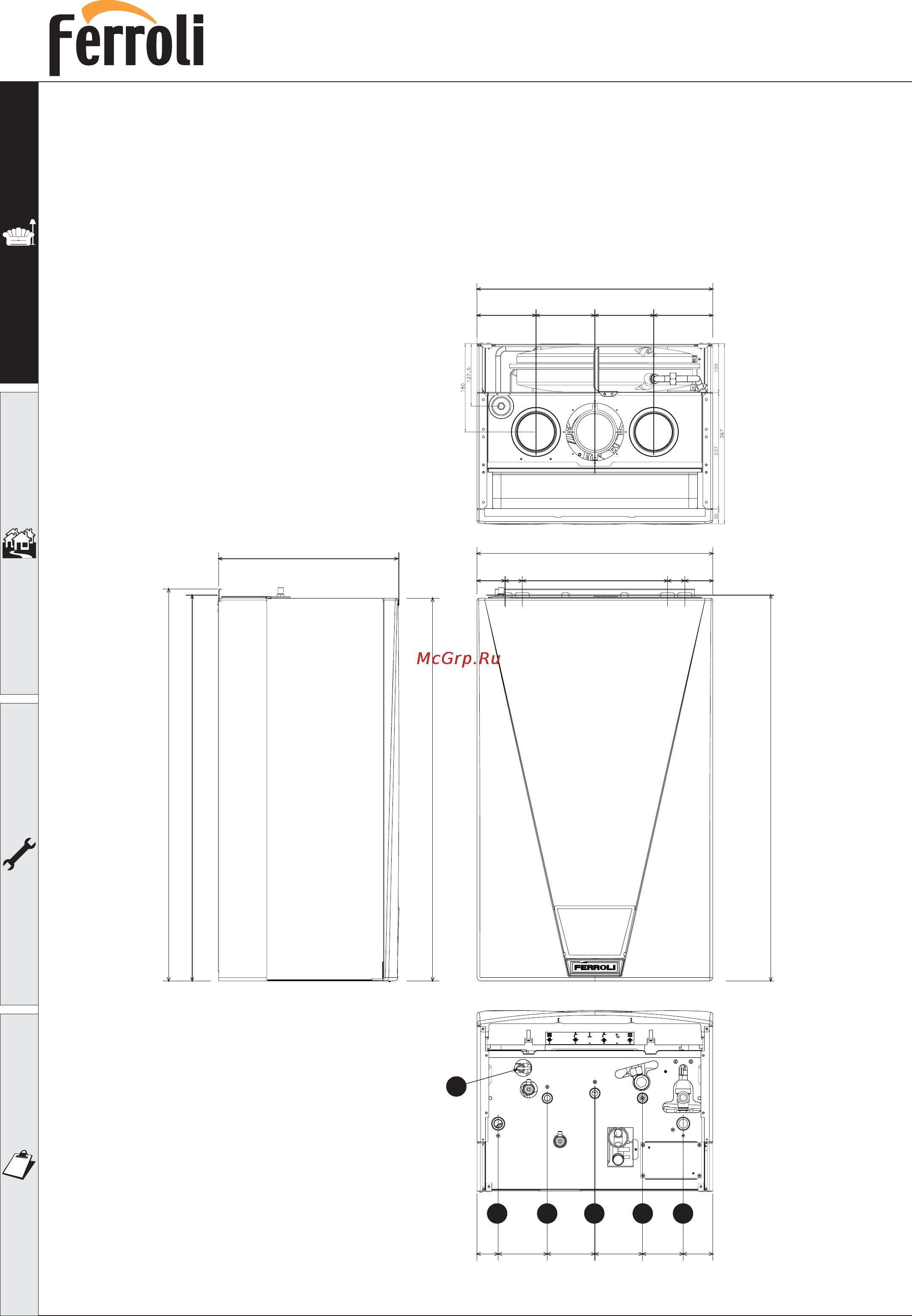

4.1 Габаритные размеры и
места соединений
Рис. 18
Вид сверху
Вид снизу
Условные обозначения
1 Подача горячей воды в контур
системы отопления
2 Подача горячей воды в контур
горячего водоснабжения
3 Подача газа
4 Вход холодной воды для контура
горячего водоснабжения
5 Возврат воды из контура системы
отопления
799
786
780
43 100 97 97 83 60
1 2 3 4 5
367
120 120 120 120
480
480
35 3557 57296
786
6
