ECONCEPT 35C

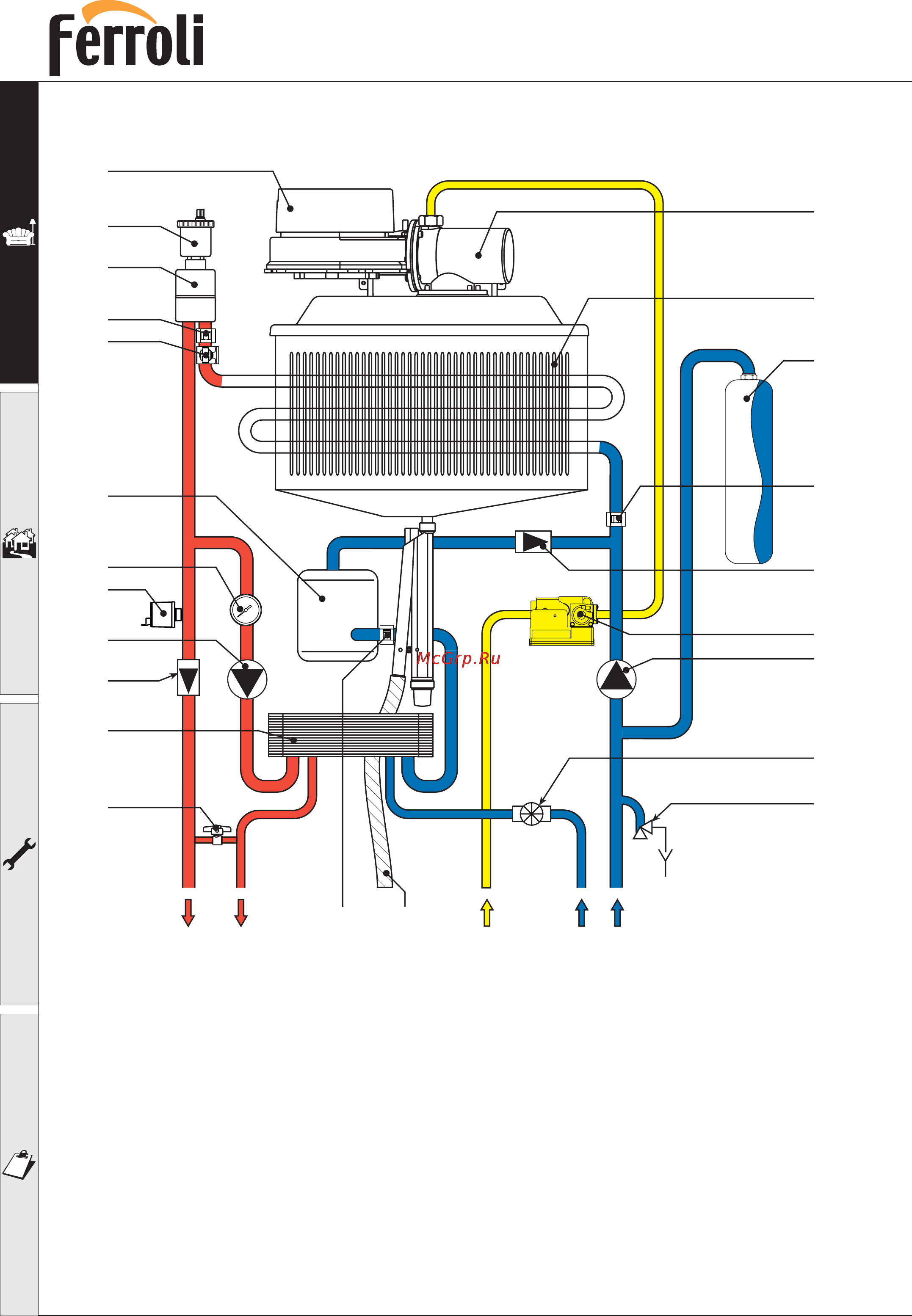

4.3 Гидравлическая схема
1110 7
8
9
15442
36
35
34
49
145
130
179
246
194
14
136
32
44
56
186
179
161
201
16
74
195
7 Подача газа
8 Подача горячей воды в контур
горячего водоснабжения
9 Вход холодной воды для контура
горячего водоснабжения
10 Подача горячей воды в контур
системы отопления
11 Возврат воды из контура
системы отопления
14 Предохранительный клапан
16 Вентилятор
32 Циркуляционный насос системы
отопления
34 Датчик температуры воды в системе
отопления
35 Разделитель воздуха
36 Автоматический воздухоотводчик
42 Датчик температуры
воды в контуре
горячего водоснабжения
44 Газовый клапан
49 Предохранительный термостат
56 Расширительный сосуд
74 Кран для заполнения
130 Циркуляционный насос контура ГВС
136 Расходомер
145 Манометр (гидрометр)
154 Труба удаления конденсата
161 Конденсационный теплообменник
179 Обратный клапан
186 Датчик возврата
194 Теплообменник контура ГВС
195 Накопитель
201 Камера смешения
246 Датчик давления воды
системы отопления
Рис. 20
