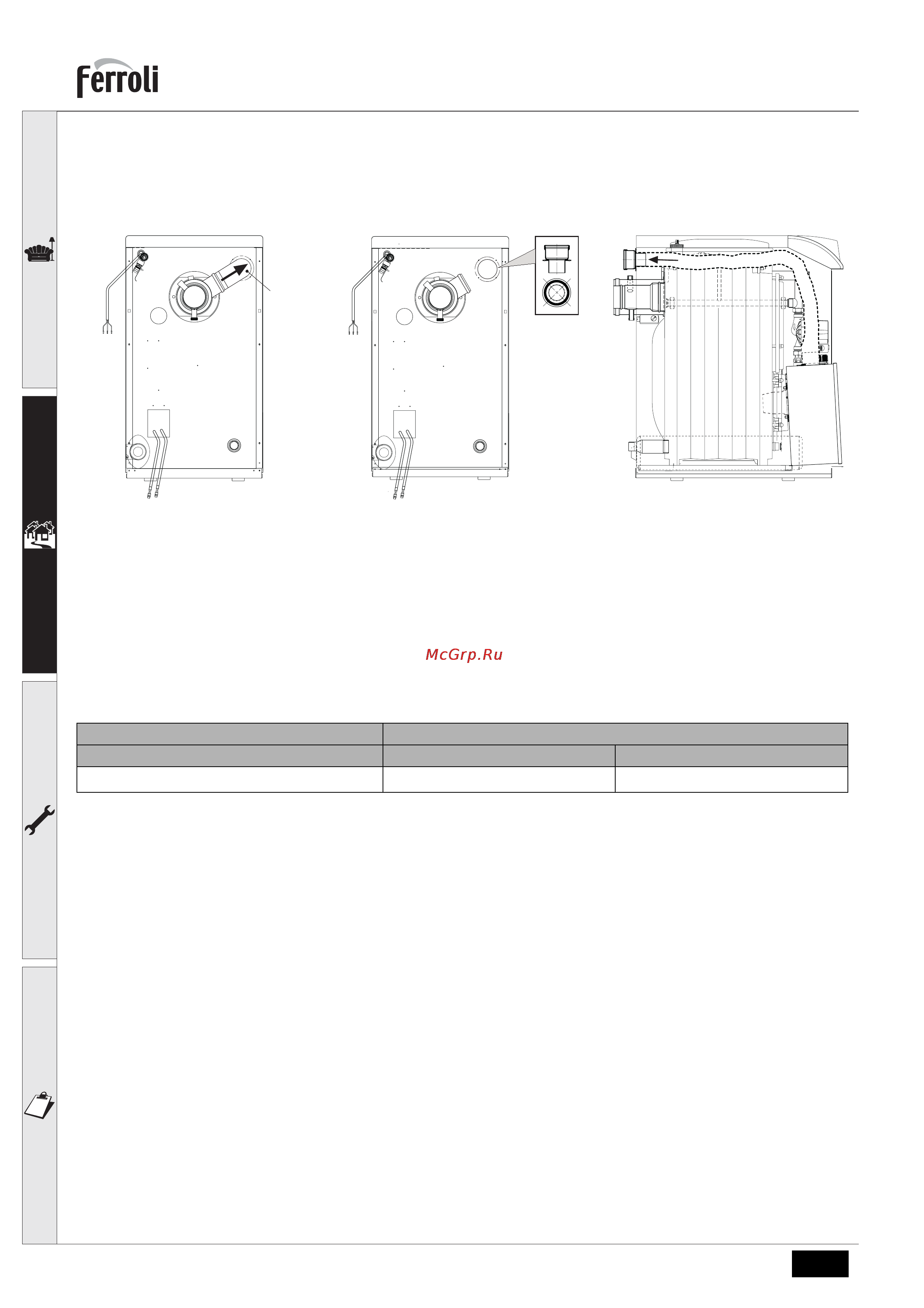

ГеггоП АЛАБ О Р 51 ОМИ Для подсоединения с помощью раздельных труб установите на агрегате соединительный элемент код 33301650 1 Снимите воздуховод А 2 Установите фланец диам 80 комплекта 3 Вставьте воздуховод в фланец рис 26 Соединительный элемент для раздельных труб Перед тем как приступать к выполнению монтажа проверьте правильность используемой диафрагмы и не превышение максимально допустимой длины используя для этого простой расчет 1 Окончательно определите схему прокладки раздельных воздуховодов включая аксессуары и выходные терминалы 2 В соответствии с таблица 4 определите потери в м эк каждом компоненте в зависимости от его оКВИосМ 1сп I п Ыл Мс1раХ па расположения 3 Проверьте чтобы полная сумма потерь была меньше или равной максимально допустимой величине указанной в таблица 3 Таблица 3 Раздельные воздуховоды Раздельные воздуховоды Модель Максимально допустимая длина 156 АТ1_А5 0 30 Е иМ1Т АТ1_А5 40 Е 11М1Т 70 мэкв 40 мэкв сой 35401500 09 2007 Кеу 00 ни
