5.4 Schema elettrico

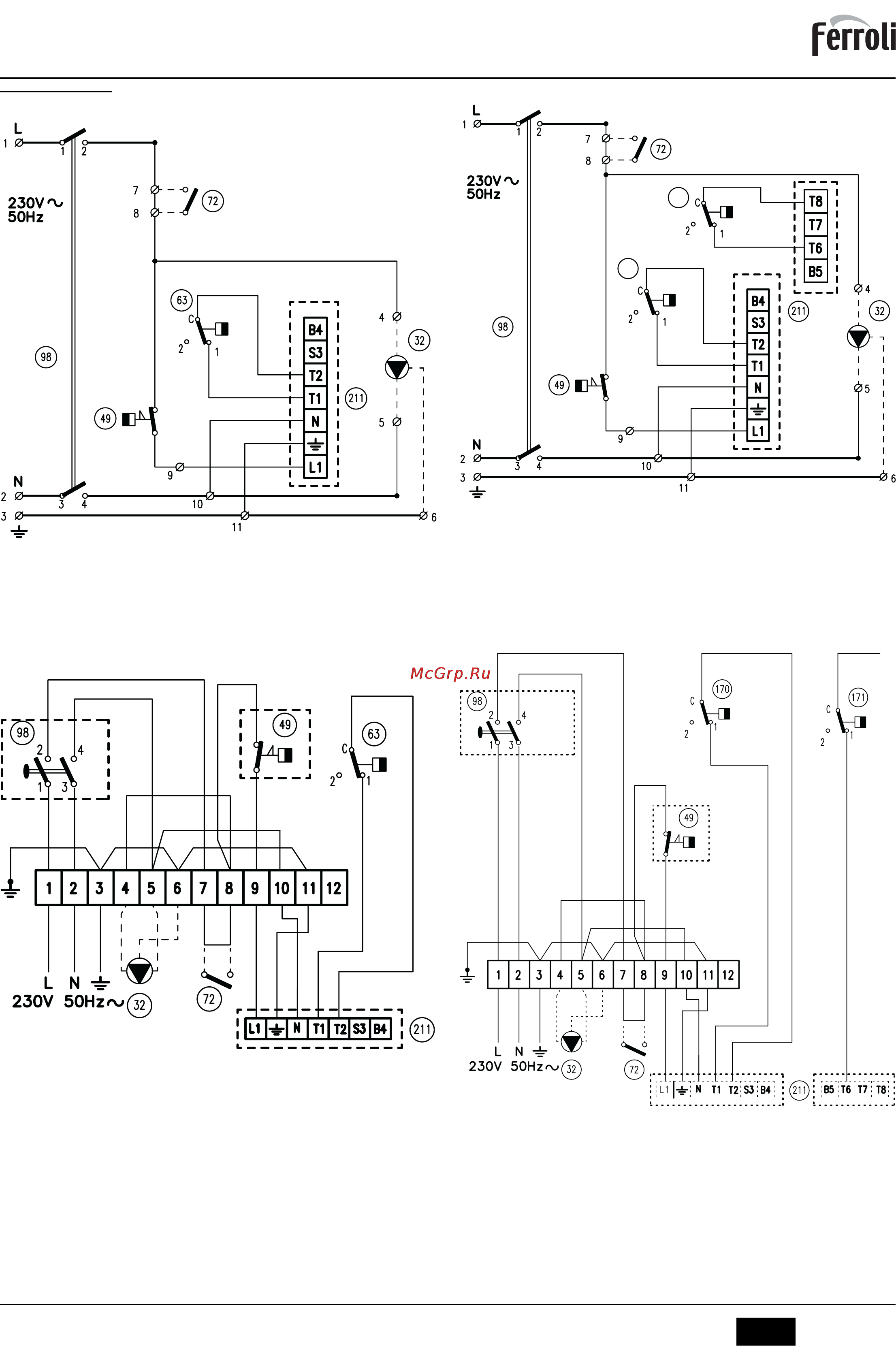

Schema elettrico di principio ATLAS 32-78
fig. 7 - Schema elettrico di principio ATLAS 32-78
Legenda fig. 7 e fig. 8
32 Circolatore riscaldamento (non fornito)
49 Termostato di sicurezza
72 Termostato ambiente (non fornito)
63 Termostato di regolazione caldaia
98 Interruttore
211 Connettore bruciatore (non fornito)
Schema elettrico di allacciamento ATLAS 32-78
fig. 8 - Schema elettrico di allacciamento ATLAS 32-78
Schema elettrico di principio ATLAS 95
fig. 9 - Schema elettrico di principio ATLAS 95
Legenda fig. 9 e fig. 10
32 Circolatore riscaldamento (non fornito)
49 Termostato di sicurezza
72 Termostato ambiente (non fornito)
98 Interruttore
170 Termostato di regolazione caldaia 1° Stadio
171 Termostato di regolazione caldaia 2° Stadio
211 Connettore bruciatore (non fornito)
Schema elettrico di allacciamento ATLAS 95
fig. 10 - Schema elettrico di allacciamento ATLAS 95
