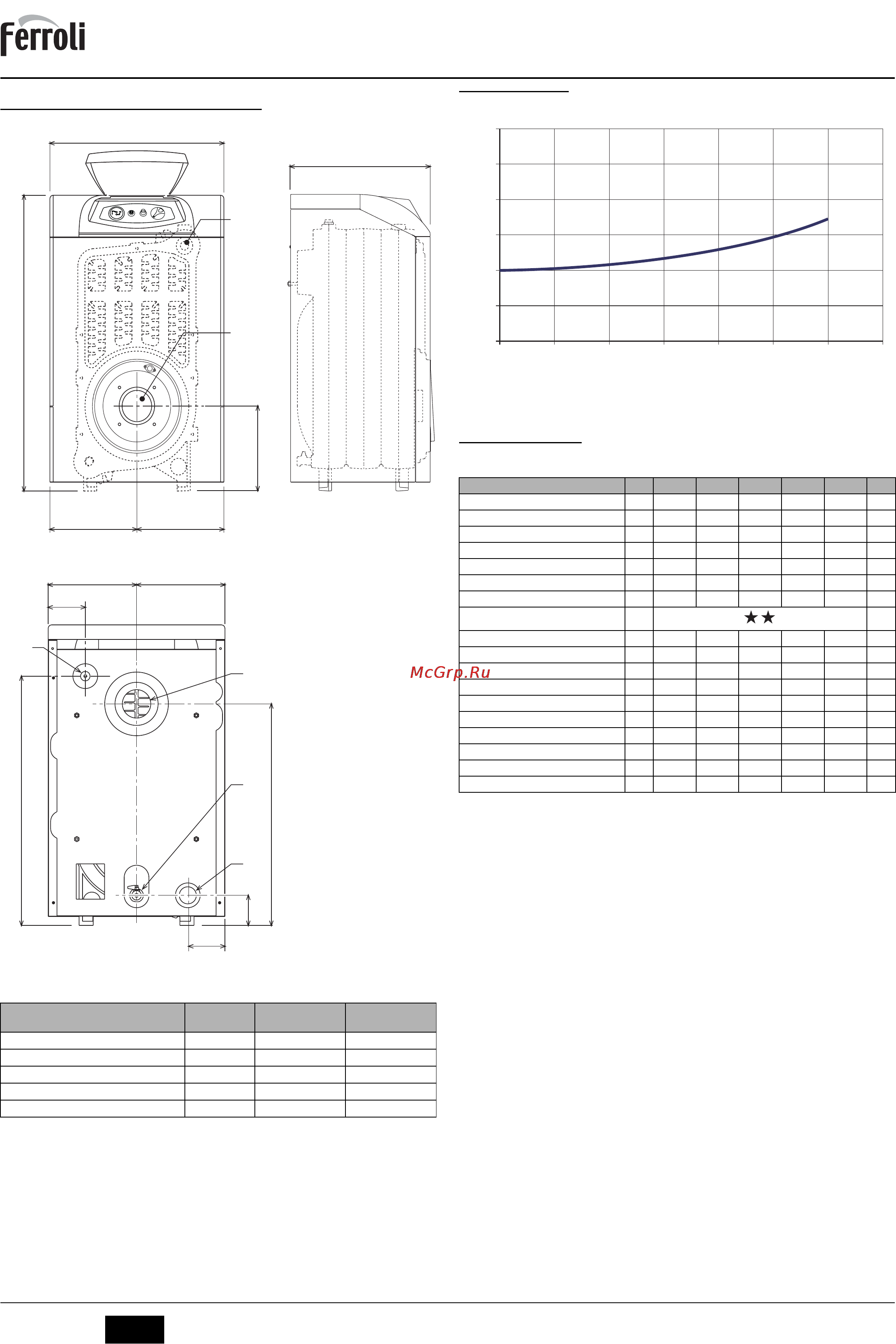

5. CARATTERISTICHE E DATI TECNICI
5.1 Dimensioni, attacchi e componenti principali
fig. 5 - Dimensionale, attacchi e componenti principali
a1 Mandata impianto - 1” 1/2”
a2 Ritorno impianto - 1” 1/2”
a3 Scarico impianto di riscaldamento - 1/2”
a4 Attacco camino
a5 Attacco bruciatore
34 Bulbo temperatura riscaldamento e sicurezza
5.2 Perdita di carico
Perdita di carico lato acqua
fig. 6 - Perdite di carico
A mbar
B Portata l/h
5.3 Tabella dati tecnici
Modello
C
mm
a4
Ø mm
a5
Ø mm
ATLAS 32
400 120÷130 115
ATLAS 47
500 120÷130 115
ATLAS 62
600 120÷130 115
ATLAS 78
700 120÷130 115
ATLAS 95
800 120÷130 115
500
C
850
245
250 250
250 250
626
705
105
a1
a2
a3
a4
85
105
34
a5
Modello ATLAS 32 ATLAS 47 ATLAS 62 ATLAS 78 ATLAS 95
Numero elementi n°34567
Portata termica max kW 34.9 51.6 67.7 85.6 103.2 (Q)
Portata termica min kW 17.0 34.3 45.8 59.0 70.8 (Q)
Potenza termica max riscaldamento kW 32 47 62 78 95 (P)
Potenza termica min riscaldamento kW 16 32 43 55 66 (P)
Rendimento Pmax (80-60°C) % 91.7 91.1 91.5 91.1 92
Rendimento 30% % 94.3 93.5 94.0 93.5 93.8
Classe efficienza direttiva 92/42 EEC
Pressione max esercizio riscaldamento bar66666(PMS)
Pressione min esercizio riscaldamento bar 0.8 0.8 0.8 0.8 0.8
Temperatura max riscaldamento °C 95 95 95 95 95 (tmax)
Contenuto acqua riscaldamento l 18 23 28 33 38
Grado protezione IP X0D X0D X0D X0D X0D
Tensione di alimentazione V/Hz 230/50 230/50 230/50 230/50 230/50
Peso a vuoto kg 127 166 205 244 283
Lunghezza camera di combustione mm 350 450 550 650 750
Diametro camera di combustione mm 300 300 300 300 300
Perdita di carico lato fumi mbar 0.2 0.27 0.4 0.4 0.63
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
