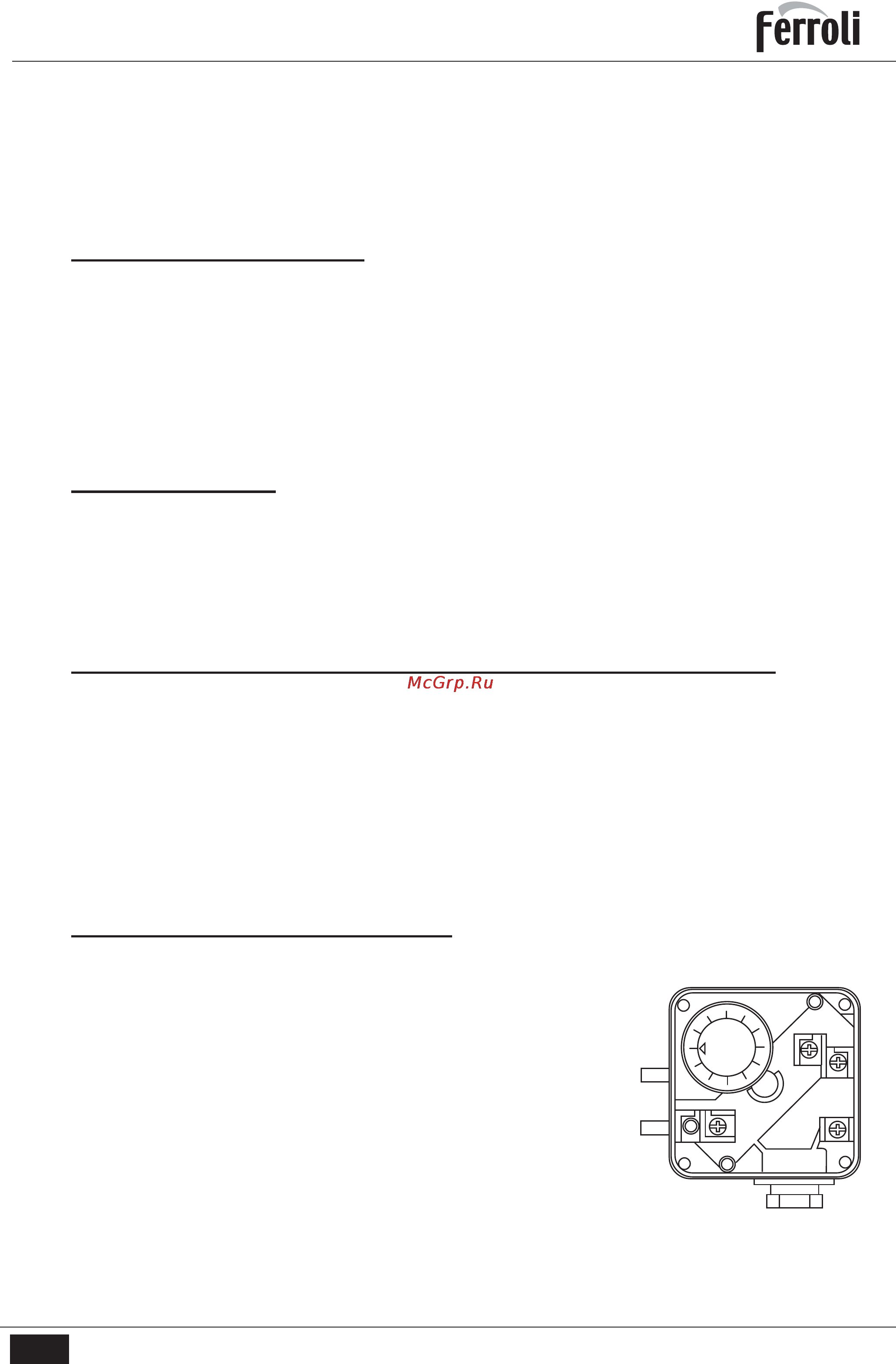

ГеггоН SUN М10 3 3 Ввод в эксплуатацию Контрольные операции которые следует выполнять при первом розжиге а также после проведения технического обслуживания во время которого горелка была отсоединена от сетей питания или были произведены работы на предохранительных устройствах или деталях горелки Перед включением горелки Проверьте правильность крепления горелки к котлу и соответствие выполненных предварительных настроек с приведенными в предыдущих таблицах данными Убедитесь что котел и система отопления наполнены водой или диатермическим маслом и что вентили гидравлической системы находятся в открытом положении проверьте также что воздуховод удаления продуктов сгорания не засорен и имеет надлежащие размеры Удостоверьтесь что дверца котла закрывается нормально и что пламя образуется только внутри камеры сгорания Откройте заслонки установленные на газовом трубопроводе Включение горелки Подайте напряжение питания путем замыкания установленного перед горелкой главного выключателя Откройте клапаны подачи газа обеспечивая создание в системе давления необходимого для замыкания контактов реле давления газа Разблокируйте аппарат нажав красную кнопку Горелка запускается в соответствии с приведенной на рисунке 13 диаграммой ПрслеАРАате 1 Двигатель начинает вращаться приводя в действие вентилятор который всасывает воздух осуществляя так называемую промывку камеры сгорания 2 Замыкаются контакты реле давления воздуха 3 С трансформатора розжига подается электрический разряд газовый клапан открывается и это приводит к зажиганию пламени 4 В течение времени безопасности ионизационный электрод детектирует наличие пламени и контролирует его стабильность процессгоренияпродолжаетсядодостижения заданной мощности и управляется давлением выставленным на выходе газового клапана Регулировка реле давления воздуха Реле давления воздуха обеспечивает защиту горелки и блокировки ее при отсутствии давления воздуха для поддержания горения Отрегулируйте его на величину на 15 ниже давления воздуха поступающего на горелку при ее работе с номинальной мощностью и убедитесь что значение СО не превышает 1 рис 10 ни Сой 35400441 01 2008 Яеу 00 167
