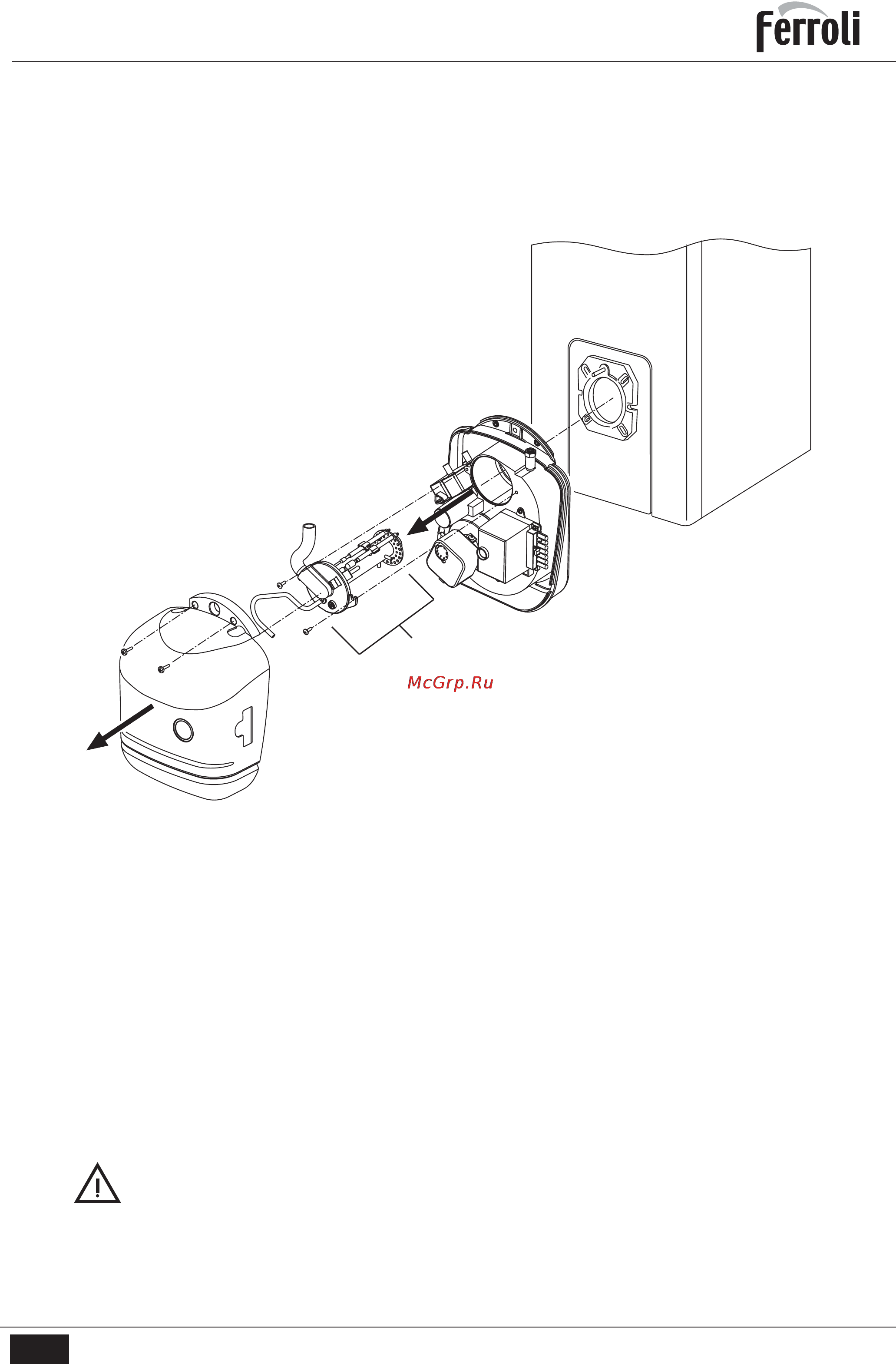

ГеггоН SUN мю Отвинтите винты С и снимите крышку кожух О При этом открывается прямой доступ к внутренним компонентам Отсоедините провода идущие на электроды и трубку реле давления Снимите винты Е крепления крышки головки Снимите головку Т Проверьте правильность установки электродов см рис 5 рис 7 2 4 Электрические соединения Горелка снабжена многополюсными разъемами для электрических соединений для получения сведений о подключениях см электрическую схему в гл 4 Характеристики и технические данные Организацией осуществляющей монтаж должны быть выполнены следующие соединения Подключение газового клапана и реле давления газа подключение к электрической сети электрические соединения термостатов электрические соединения лампы сигнализации блокировки горелки и или счетчика наработки если предусмотрены Длина соединительных кабелей должна обеспечивать открытие горелки и дверцы котла В случае повреждения кабеля питания горелки замена его должна выполняться только лицом имеющим на это разрешение Горелка должна быть подключена к однофазной электрической сети 230 В 50 Гц А Соответствие параметров контура заземления и его эффективность должны быть проверены квалифицированным специалистом Изготовитель не несет ответственности за ущерб который может возникнуть в результате отсутствия заземления оборудования Необходимо также проверить чтобы параметры сети электроснабжения соответствовали максимальной потребляемой мощности агрегата указанной на паспортной табличке котла При подключении к сети важное значение имеет соблюдение полярности фаза коричневый провод ноль синий провод земля желто зеленый провод Сой 35400441 01 2008 Яеу 00 163
