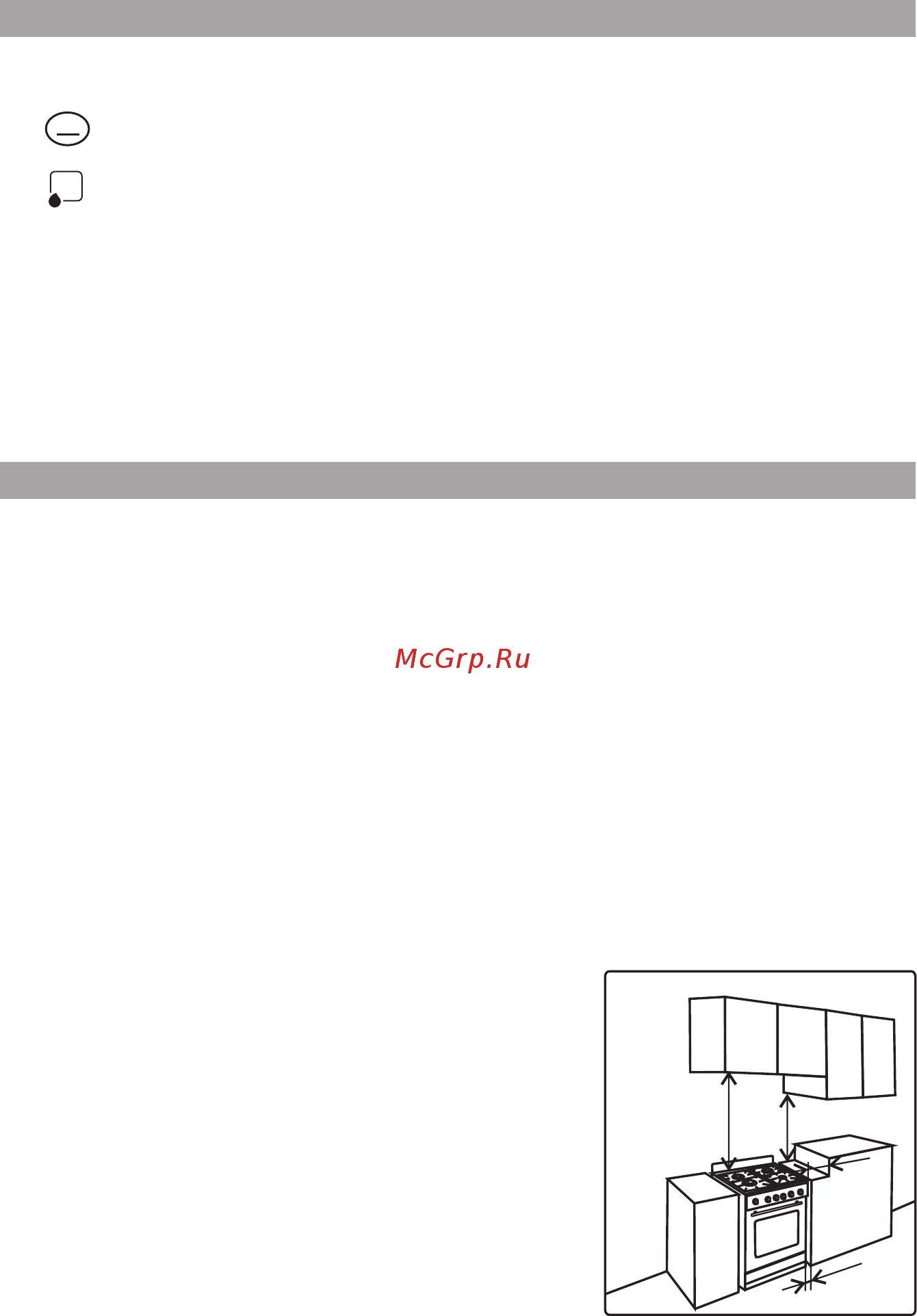

УСТРОЙСТВО ПЛИТЫ
66
УСТАНОВКА
332243.034-01
Устройство контроля пламени (УКП) горелки духовки прекращает подачу
газа на горелки в случае погасания пламени.
Духовка имеет три пары направляющих пазов, предназначенных для
установки на требуемом уровне противней и решетки.
Дверь духовки застеклена двумя прозрачными термостойкими стёклами,
которые позволяют визуально контролировать процесс приготовления пищи.
Крепление двери духовки к корпусу плиты выполнено с помощью
специальных петель, позволяющих фиксировать её в трёх положениях:
закрыто, открыто, промежуточное.
Элементы управления, расположенные на лицевых панелях, выполняют
следующие функции:
1 - ручка управления духовки;
2 - ручки кранов, управляющих работой газовых горелок.
Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и
установите плиту на ровную поверхность.
Плиту следует устанавливать непосредственно на пол.
Запрещается устанавливать плиту на подставку.
Перед подключением проверить соответствуют ли условия подключения (вид
газа и давление газа) настройке плиты.
Параметры настройки плиты приведены в маркировке шильдика, располо-
женного на задней стенке плиты.
Плиту не следует присоединять к дымоходу.
Плита должна быть установлена в соответствии с указаниям “Руководства по
эксплуатации”.
Установку плиты, ее подключение к источнику газа должен производить
только квалифицированный персонал специализированных организаций,
уполномоченных на право установки и обслуживания газовых плит с обязатель-
ным заполнением «Талона на установку». Не заполнение «Талона на установку»
может являться причиной отказа в гарантийном обслуживании.
Материалы, из которого изготовлены элементы
кухонной мебели, должны быть термостойкими
(100 С), в противном случае более низкая термос-
тойкость материалов может привести к их деформа-
ции и изменению цвета.
Если плита соприкасается с мебелью, которая
выше плоскости готовки, то необходимо обеспечить
зазор не менее 50 мм между стенками плиты и
мебелью.
Зазор между плитой и стенкой мебели должен
быть не менее 20 мм.
Вытяжка должна быть установлена в соот-
ветствии с “Руководством по эксплуатации”
вытяжки и в любом случае на высоте не менее
650 мм от плиты.
500 мм
650 мм
5
0
мм
20 мм
