PROMETEO

11.2 Трубопроводы

Старайтесь монтировать установку таким образом, чтобы трубопроводы горячей воды были как можно

короче. Для снижения теплопотерь выполняйте теплоизоляцию длинных участков трубопроводов.

Размер труб холодной и горячей воды должен отвечать тем размерам, которые указаны в предыдущем

рисунке. Стоит избегать лишних изгибов труб, любых уменьшений проходных сечений трубопроводов

(применение угловых вентилей и т.п.). Рекомендуется применять трубы диаметром 1/2”, а при

слабом напоре - 3/4”. Во избежание возможного возникновения раковин при использовании

воды с твердыми частицами, необходимо устанавливать на входе сетчатый фильтр. Стоит избегать

образования воздушных зон в трубопроводе горячей воды. Трубы перед применением стоит промыть

и очистить. Присоедините трубу холодной воды к крану. Он расположен в полиэтиленовом кульке с

принадлежностями, которые поставляются с газовым водонагревателем.

На трубе подачи газа необходимо установить газовый запорный кран соответствующего размера.

Обратите внимание на чистоту в газопроводных трубах.

В случае газового водонагревателя, который работает на природном газе, устанавливается

специальный разделитель, его в любом случае нельзя изымать.

11.3 Некоторые отличия по типам газовых водонагревателей

Модели: CM-5, CL-7, E-10P.

Присоедините к трубопроводу горячей воды штуцер «С» на водонагревателе (см. предыдущий рис.).

У приборов, оснащенных заслонкой на вытяжке и работающих на природном газе, трубопровод газа

имеет резьбу, рекомендуется подвести его к соединению G3 (см. предыдущий рис.).

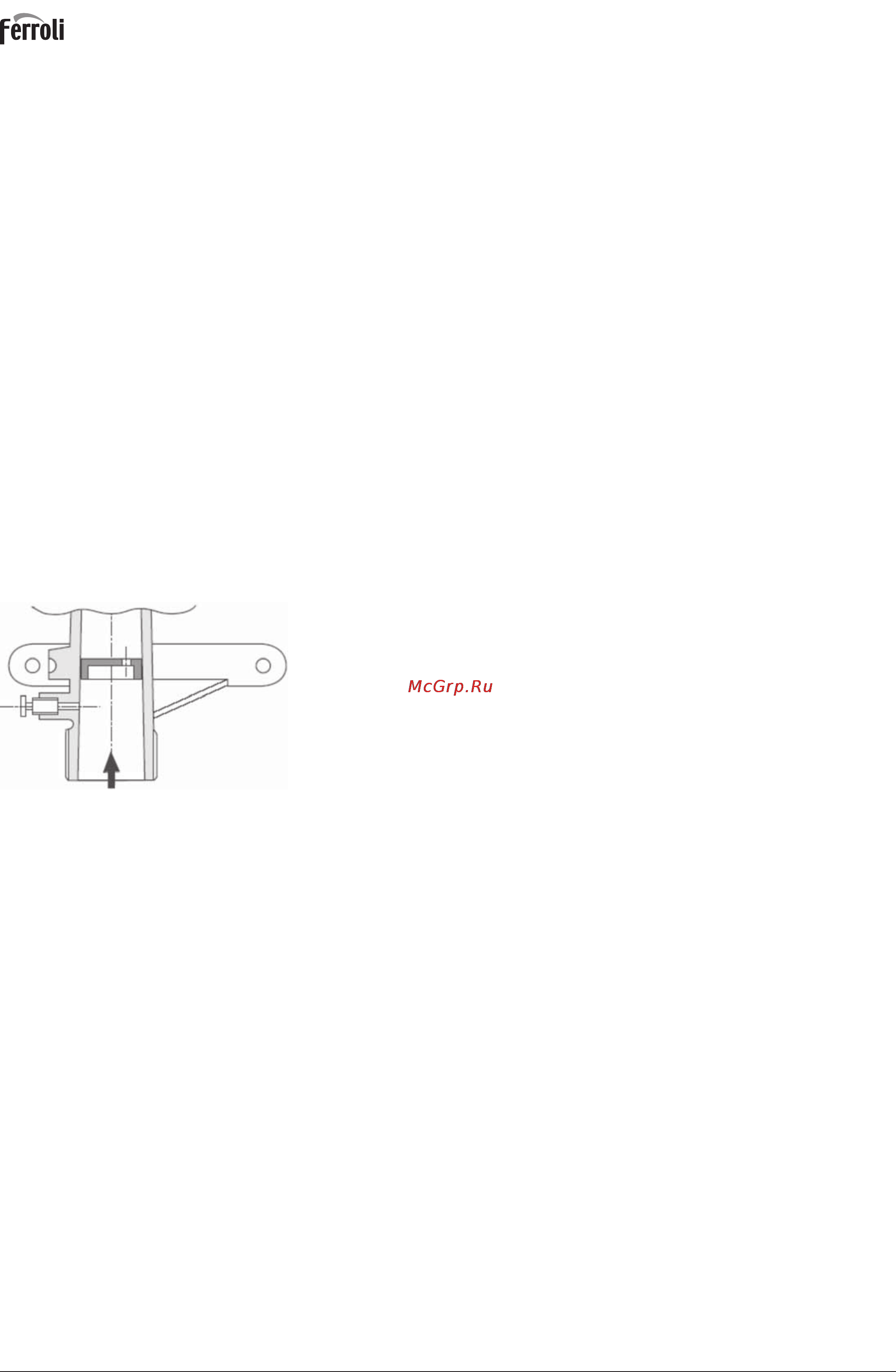

подвод газа

Модели: CL-11, CL-13, CIP-11, CIP-13.

Соедините трубопровод подачи газа 3/4” (на рис. G1) в случае, если газовый водонагреватель

работает на пропан/бутане.

Если газовый водонагреватель работает на газе городской сети и труба подачи газа изготовлена из

стали, используйте штуцер с коленом внешним диаметром 20 мм (на рис. G2).

Если газовый водонагреватель работает на природном газе и труба подачи газа изготовлена

из стали и проходит в стене, ее стоит подвести к G3 с внутренней резьбой 3/4” (для приборов с

производительностью 13 л/хв). Для приборов с производительностью 11 л/хв, работающих также на

природном газе, используют соответственно трубу с внутренней резьбой 1/2”.

12. Монтаж газовых водонагревателей

Модель CM-5. Пользуясь шаблоном в упаковке, сделайте разметку на стене под отверстия для дюбелей

и крючков. Закрепите газовый водонагреватель на высоте 361 мм перпендикулярно к средней линии

подвода холодной воды, в соответствии с образцом, который находится в пакете.

Модели: E-10P, CL-11, CL-13, CIP-11, CIP-13.

Пользуясь шаблоном в упаковке колонки, сделайте разметку на стене под отверстия для дюбелей

и крючков, 310 мм между ними и 530 мм выше трубопроводов воды, перпендикулярно к средней

линии подведения холодной воды, в соответствии с образцом, который находится в пакете.
