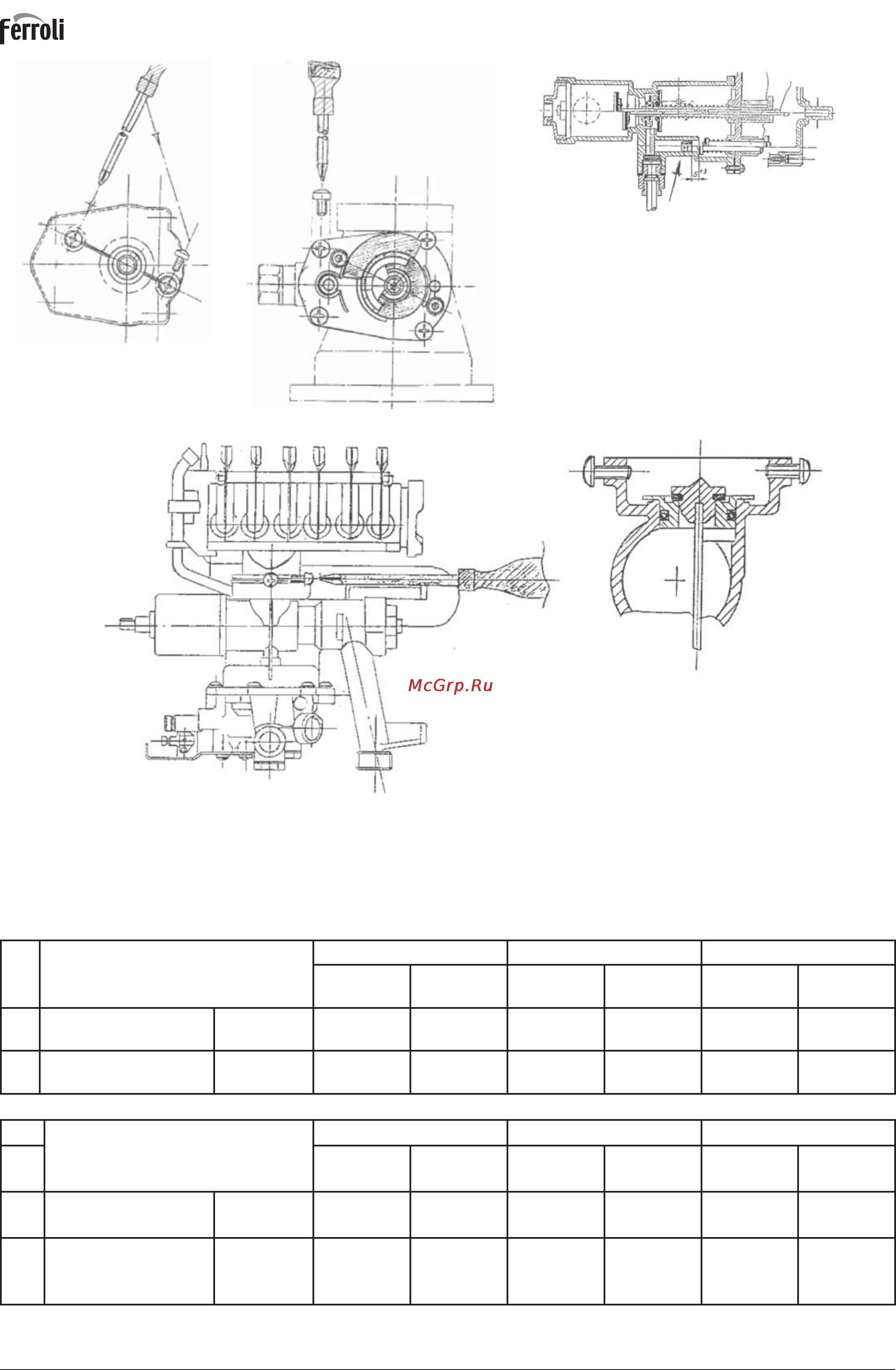

20
PROMETEO
рис.10 рис.11 рис.12
рис.13 рис.14
20.1 Размеры и коды, которые учитываются при переустановке газового водонагревателя на
другой тип газа
Таблица 3 Размеры и коды, которые учитываются при переустановке газового водонагревателя на
другой тип газа
№ Тип водонагревателя CM-5 CL-7 E-10P
природный
газ
пропан-
бутан
природный
газ
пропан-
бутан
природный
газ
пропан-
бутан
1 инжекторные форсунки
основной горелки
диаметр,
мм/ код
0,89/ 6054 0,55/ 5095 1,08/ 6908 0,71/ 6907 1,10/ 5035 0,68/ 5158
2 инжекторные форсунки
пилотной горелки
диаметр,
мм/ код
0,30/ 5067 0,20/ 5255 0,30/ 5067 0,20/ 5255 0,30/ 5067 0,20/ 5255
Таблица 4 Размеры, коды, соответствующие цвета диафрагм газовых водонагревателей
№ Тип водонагревателя CL-11, CIP-11 CL-13, CIP-13 CL-156, CIP-156
природный
газ
пропан-
бутан
природный
газ
пропан-
бутан
природный
газ
пропан-
бутан
1 диафрагма Ø min цвет/ код синий/
6942
розовый/
5513
черный/
5784
зеленый/
5659
черный/
5784
зеленый/
5659
2 инжекторные
форсунки основной
горелки
диаметр,
мм/ код
1,08/
6908
0,71/
6907
1,10/
5036
0,68/
5158
1,13/
10143
0,71/
6907
* для моделей водонагревателей CL газовый клапан при работе на природном газу и пропан-бутане
имеет код 5517
